供應氣體渦輪流量計

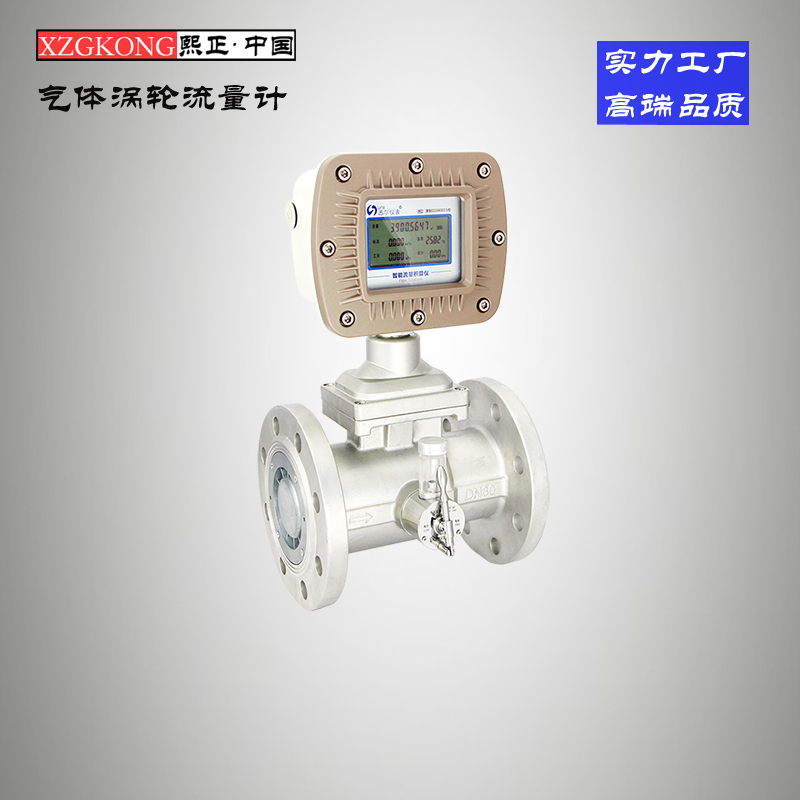

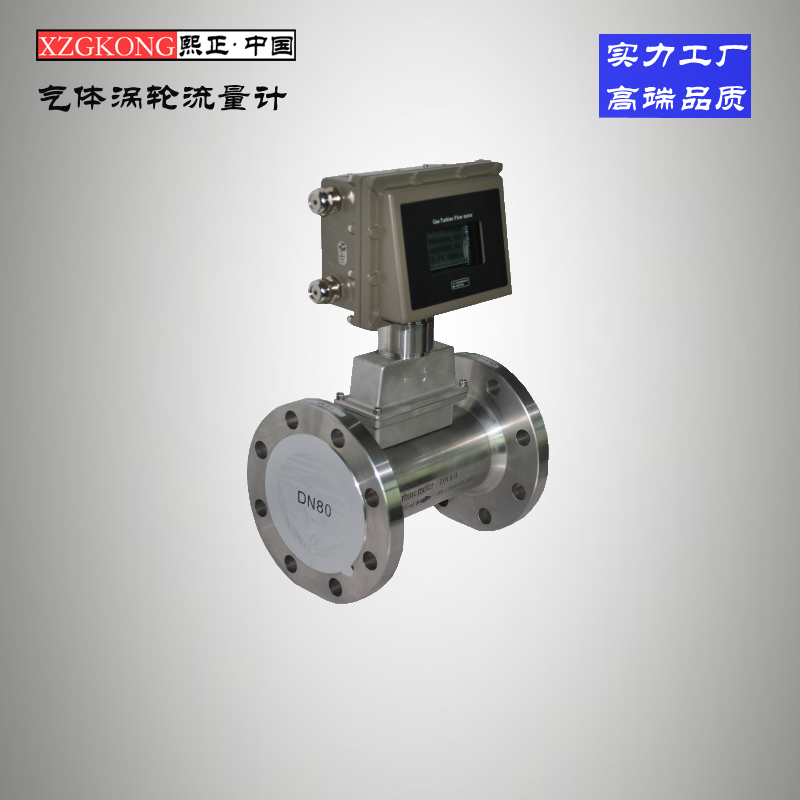

產品名稱：LWGY系列氣體渦輪流量計
一、概述
    LWGY系列氣體渦輪流量計是吸取了國內外流量儀表技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
該產品經國家防爆產品質檢部門按GB3836.2000《性氣體環境用電氣設備第1部：通用要求》，GB3836.2-2000《性氣體環境用電氣設備第2部分：隔爆型》標準檢驗合格，防爆標志為ExdⅡCT6Gb(隔爆型)。 適用于含有ⅡA、ⅡB、ⅡC類T1～T6溫度組別性氣體混合物的1、2區危險場所。
二、產品特點：
■優質合金渦輪，具有更高的穩流和耐腐蝕作用
■進口優質軸承，使用壽命長
■計量室與通氣室隔絕，保證了儀表的
行流安全性
■可檢測被測氣體的溫度、壓力和流量，能進量自動跟蹤補償，并顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值
■流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h
■智能化儀表系數多點非線性修正
■內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀
■儀表具有防爆及防護功能，防爆標志為ExiaⅡCT6Gb， 防護等級為IP65
■系統低功耗工作，一節3.0V10鋰電池可連續使用3年以上
■儀表系數、累計流量值掉電十年不丟
三、工作原理：
    當流體流入流量計時，在進氣口一體化整流器的作用下得到整流并加速，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在克服摩擦力矩和流體阻力矩后，渦輪開始旋轉。在一定的流量范圍內，渦輪旋轉的角速度與流體體積流量成正比。根據電磁感應原理，利用磁敏傳感器從同軸轉動的信號輪上感應出與流體體積流量成正比的脈沖信號，該信號經放大、濾波、整形后與溫度、壓力傳感器信號一起進入智能流量積算儀的微處理單元進行運算處理，并把氣體的體積流量和總量直接顯示于LCD屏上
四．主要技術性能：
■公稱通徑： DN40-DN200mm；
■介質溫度：（-30-80℃）；
■環境溫度：（-20-60℃）；
■大氣壓力：86Kpa-106 Kpa；
■相對濕度：75%；
■精度等級：±1.5%；
■量程比：1：10、1：30
■輸出信號：電壓脈沖 、4～20mA二線制；
■供電電源：傳感器：+5V～+24VDC(外接) 變送器：+24VDC(外接)，流量計：3.0V鋰電池(內置)
■顯示方式：現場顯示，高清晰液晶顯示器同時顯示瞬時流量4位有效數字及累積流量8位有效數字，帶清零功能所有有效數據掉電后保持10年不丟。
■本體材質：304、(316L)；
■葉輪材質：ABS、（鋁合金）
■法蘭標準：國家標準;
■連接方式：螺紋、法蘭；

■防護等級：IP65；防爆等級：ExdIICT6Gb；

五．流量范圍及工作壓力：
