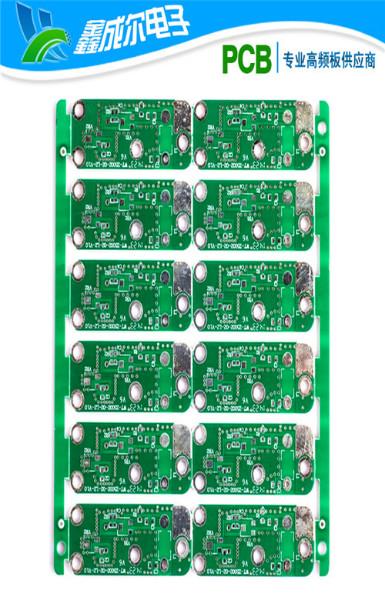

供應高頻線路板加工高頻pcb打樣 高頻線路板加工 高頻pcb打樣
[功分器pcb
鐵氟龍雙面pcb板
arlon高頻板廠家
射頻微波天線板]
深圳市高頻線路板廠家
[功分器pcb 鐵氟龍雙面pcb板 arlon高頻板廠家 射頻微波天線板]
郵箱：
手機：
- 加工定制： 是
- 品牌： 鑫成爾電子
- 型號： 射頻微波天線板
- 機械剛性： 剛性
- 層數： 雙面
- 基材： 銅
- 絕緣材料： 有機樹脂
- 絕緣層厚度： 常規板
- 阻燃特性： VO板
- 加工工藝： 電解箔
- 增強材料： 玻纖布基
- 絕緣樹脂： 環氧樹脂(EP)
- 產品性質： 熱銷
- 營銷方式： 廠家直銷
- 營銷價格： 優惠
深圳市鑫成爾電子有限公司是專業從事高頻PCB、雙面多層PCB制造商，加工層數28層，公司備有齊全的國產及進口高頻材料（羅杰斯ROGERS、TACONIC系列、高頻微波PTFE線路板、鐵氟龍Teflon,聚四氟乙烯線路板，介電常數2.2-10.6不等），能為你提供優質快捷的產品
PCB行業越來越多的使用高頻高速板材來滿足信號傳輸速度、信號完整性及阻抗匹配等特殊要求。聚四氟乙烯（PTFE）是一種廣泛應用的高頻高速材料,該材料具有優良的介電性能和耐候性;但由于PTFE獨特的化學性能,該材料在加工中存在很大問題,特別是在鉆孔工序會出現銅瘤、ICT（內層孔壁分離）等不良現象,該問題已成為業界使用PTFE材料最難解決的問題之一。通過優化鉆孔工藝,包括采用DOE試驗設計優化鉆孔參數、優化鉆孔時的技術方法,解決PTFE材料鉆孔中存在的孔內銅瘤、ICT等不良問題。
板材類型補充
ARLON系列：AD255C03099，AD255C06099，AD255C04099，AD300C03099，AD300C04099，AD300C06009，TC600，AD250C02055C,TC350，MCG300CG,DCL220，CUCLAD 217LX,CUCLAD 250GX ,ARLON 55NT
ROGERS系列：RO4003C,RO4350B,RO5880，R04533，R03730，RO4725，RO4730,R04360
TACONIC材料型號如下
TLY-5A TLY-5 TLY-3 HT1.5 TLX-0 TLX-9 TLX-8 TLX-7 TLX-6 TLC-27 TLE-95 TLC-30 TPG-30 TLG-30 RF-30 TSM-30 TLC-32 TPG32 TLG-32 TLG-34 TPG35 TLG-35
RF-35 RF-35A RF-35P RF-41 RF-43 RF-45 RF-60A CER-10
ROGERS材料原產于美國，產品被廣泛應用在：便攜式通訊設備、通訊基礎設施、計算機、航空航天等領域中。以下是材料參數.
| 性能 | 標準值 | 方向 | 單位 | 條件 | 測試方法 | |
|
| RO4003C | RO4350B |
|
|
|
|
| 介電常數er（制造標準值） | 3.38±0.05 | 3.48±0.05 | Z | ---------- | 10GHz/23OC | IPC-TM-650 2.5.5.5 箝位微帶線測試 |
| 介電常數er（電路設計推薦值） | 3.55 | 3.66 | Z | ---------- | FSR/23OC | IPC-TM-650 2.5.5.5 整板共振測試 |
| 損耗因子δ | 0.0027 0.0021 | 0.0037 0.0031 | Z | ---------- | 10GHz/23OC 2.5GHz/23OC | IPC-TM-650 2.5.5.5 |
| 介電常數溫度系數er | +40 | +50 |
| ppm/0C | -100Octo250OC | IPC-TM-650 2.5.5.5 |
| 體積電阻 | 1.7×1010 | 1.2×1010 |
| MΩ．cm | CONDA | IPC-TM-650 2.5.17.1 |
| 表面電阻 | 4.2×109 | 5.7×109 |
| MΩ | CONDA | IPC-TM-650 2.5.17.1 |
| 耐電強度 | 31.2 (780) | 31.2 (780) | Z | Kv/mm (v/mil) | 0.51mm (0.020〞) | IPC-TM-650 2.5.6.2 |
| 拉伸模量 | 26.889 (3900) | 11.473 (1664) | Y | Mpa (kpsi) | RT | ASTM D638 |
| 拉伸強度 | 141 (20.4) | 175 (25.4) | Y | Mpa (kpsi) | RT | ASTM D638 |
| 彎曲強度 | 276 (40) | 255 (37) |
| Mpa (kpsi) |
| IPC-TM-650 2.4.4 |
| 尺寸穩定性 | ＜0.3 | ＜0.5 | X.Y | m/mm (mils) | 蝕刻后 ＋E2/150OC | IPC-TM-650 2.1.39A |
| 熱膨脹系數 | 11 14 46 | 14 16 35 | X Y Z | ppm/0C | -55到288OC | IPC-TM-650 2.4.41 |
| Tg | ＞280 | ＞280 |
| 0C DSC | A | IPC-TM-650 2.4.24 |
| Td | 425 | 390 |
| 0C TGA |
| ASTM D3850 |
| 導熱系數 | 0.64 | 0.62 |
| W/m/ok | 100 | ASTM F433 |
| 吸潮率 | 0.06 | 0.06 |
| % | 0.060〞樣品在50OC水中浸泡４８小時 | ASTM D570 |
| 密度 | 1.79 | 1.86 |
| Gm/cm3 | 23OC | ASTM D792 |
| 抗剝強度 | 1.05 (6.0) | 0.88 (5.0) |
| N/mm (pli) | 1oz .EDC漂錫后 | IPC-TM-650 2.4.8 |
| 阻燃性 | N/A | 94V-0 |
|
|
| UL |
| 無鉛處理相容 | 是 | 是 |
|
|
|
|
|
|
|
|
|
|
|
|
| 標準厚度 | 標準尺寸 | 銅厚標準 | ||||
| RO4003C: 0.0203mm 0.305mm 0.406mm 0.508mm 0.813mm 1.52mm RO4350B 0.101mm 0.168mm 0.254mm 0.338mm 0.422mm 0.508mm 0.762mm 1.52mm | １2〞×18〞(305×457mm) 18〞×24〞(457×610mm) 24〞×36〞(610×915mm) 36〞×48〞(1220×915mm)
| |||||
