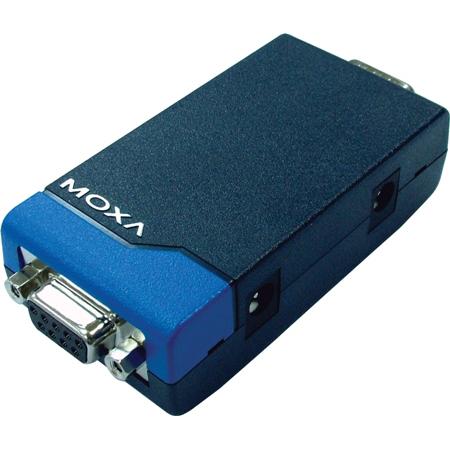

供應MOXA TCC-82 隔離器

簡介
TCC-82隔離器對兩個RS-232設備之間的數據通訊提供信 號間的光隔離保護。該產品結構小巧，通過光隔離的方 式連接兩端的設備，可有效地保護設備由于雷擊、瞬時 高壓和接地環流造成的器件損壞。內建的光耦元件經過 測試可以承受長達1分鐘的4 KV rms高壓沖擊。因此， TCC-82的設計除達到了數據傳輸?shù)囊笾?，還滿足了 工業自動化和醫療行業更高的要求。 另外，該產品兩端D型連接器中的RTS/CTS握手信號也做了保護。
串口取電
TCC-80的RS-232接口接頭為孔式DB9的形式?？芍苯优cPC 機相連，并通過TxD、RxD和DTR信號線向PC機取電。無論 這些電平信號高低與否，TCC-80都可以從這些數據/握手 信號線上獲取足夠的電源。若某些應用當中沒有使用握手 信號，客戶可以采用外部供電的方式。電源要求在5-12V DC，例如USB供電或電源適配器。
特點
- 提供長達1分鐘的4路信號4 KV RMS隔離保護
- 雙串口取電或可選外部供電
- 15 KV ESD串口保護
- 自動偵測波特率
- 結構緊湊
通訊參數 波特率：300 bps ~ 115.2 kbps
RS-232 孔式DB9端：
信號：TxD、RxD、RTS和CTS直通
內部回部：RTS到CTS，DTR到DSR和DCD
RS-232針式DB9端：
信號：TxD、RxD、RTS和CTS直通
內部回部：RTS到CTS，DTR到DSR和DCD
串口保護：15 KV ESD
光隔保護：4 KV RMS（1分鐘）
工作環境 工作溫度：0 ~ 60 °C（32 ~ 140 °F）
存儲溫度：-20 ~ 75 °C（-4 ~ 167 °F）
工作濕度：5 ~ 95% RH
電源 輸入電源：
RS-232串口：TxD，RTS，DTR; 外接電源輸入接口
輸入電壓：5 ~ 12 VDC
功耗：20 mA@5 VDC
機械特性 尺寸(長×寬×高)：42×80×23.6 mm
外殼：ABS
重量：60±5 g
安規認證CE Class B，F(xiàn)CC Class B
保修期5 年
