詳細信息（供應江蘇新瑞CKU系列中間驅動數控車）

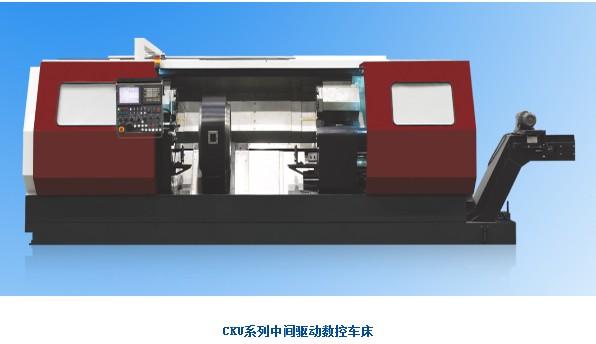

CKU系列中間驅動數控車床

CKU系列中間驅動數控車床，系四坐標兩軸聯動，半閉循環數控車床，適用于各類汽車后橋殼及兩端需要同時車削的回轉體軸類零件?？刂葡到y(tǒng)采用日本FANUC 18i系統；該機床的兩個8位電動刀臺分別布置在床身的兩端，每個刀臺上分別裝有一個軸向檢測裝置，機床根據檢測值，自動改變刀架軸向進給值，從而可實現零件加工前的機內軸向尺寸檢測，滿足零件余量均分的加工要求。馬達裝置、驅移裝置和中間驅動裝置構成了機床的主傳動鏈。驅移裝置將主電機輸出的動力通過聯軸器和花鍵軸傳至中間驅動裝置，控制中間驅動裝置的原位和終點位置，實現主軸的準停；中間驅動裝置是機床主傳動系統的終端，它通過過渡軸接受驅移裝置花鍵軸傳來的動力，實現本身的轉動，從而驅動工件轉動。

機床特點：
■ 床身傾斜滑動貼塑矩形導軌，剛性強、排屑性能好；
■ 電液一體化設計，結構緊湊，排屑方便，造型美觀；
■ 采用高性能的主軸伺服系統，變速范圍大，可實現恒線速切削；
■ 縱、橫向驅動采用高性能交流伺服電機驅動，定位精度高，動作靈活可靠；
■ 整機實現了嚴密的防滲漏全封閉防護設計；
■ 采用集中潤滑裝置，潤滑充分可靠，潤滑周期自動控制；
■ 中間驅動裝置可移動，擴大了上下料空間；
■ 帶回轉芯軸的液壓動力尾架，采用死頂緊，剛性強，精度高,隨動性能好；
■ 冷卻系統采用了高揚程軟體泵，可得到強勁的切屑清理和冷卻效果；
■ 配備自動排屑裝置，切屑自動排出機外；
■ 八位電動轉塔刀架，可實現雙向就近自動換刀。

機床參數：

　　 CKU7832A CKU7840 CKU7850

車削外圓直徑 mm Φ320 Φ400 Φ500

最小車削外圓直徑 mm Φ40 Φ50 Φ50

車削長度 mm 2200 2500 2560

中間部分不能車削長度 mm 950 1000 1050

主軸中心至床身導軌面高度 mm 360 405 475

主軸中心至地面高度 mm 1150 1172 1198

床身上回轉直徑 mm Φ700 Φ810 Φ864

床鞍上回轉直徑 mm Φ460 Φ490 Φ496

中間驅動裝置上回轉直徑 mm Φ570 Φ680 Φ855

中間驅動裝置主軸轉速范圍 rpm 25～450 25～400 25～400

主軸轉速級數 　無級 無級 無級

通孔直徑 mm Φ380 Φ500 Φ606

橫縱伺服電機 橫縱向快進速度 X/Z m/min 10.6/12 12/12 12/12

額定功率 X/Z kW 1.6/3 3/3 3/3

額定扭矩 X/Z Nm 8/12 12/12 12/12

橫截面（寬×高） mm 25×32 25×32 25×32

頭架芯軸錐孔　莫氏 5# 莫氏5# 莫氏6#

尾架套筒手動可調行程 mm 0～150 0～150 0～150

芯軸錐孔　莫氏5# 莫氏5# 莫氏6#

主軸電機功率 kW 18.5/22 18.5/22 18.5/22

水泵揚程 m 40 40 40

刀臺位數 　 2×8 2×8 2×8

機床外形尺寸（長×寬×高） mm 5457×1985×2335 6490×2475×2200 6590×2503×2229

我們公司是江蘇新瑞在無錫地區總代理，歡迎新老客戶前來訂購?。?！標簽：無錫市數控車無錫市數控車廠家
