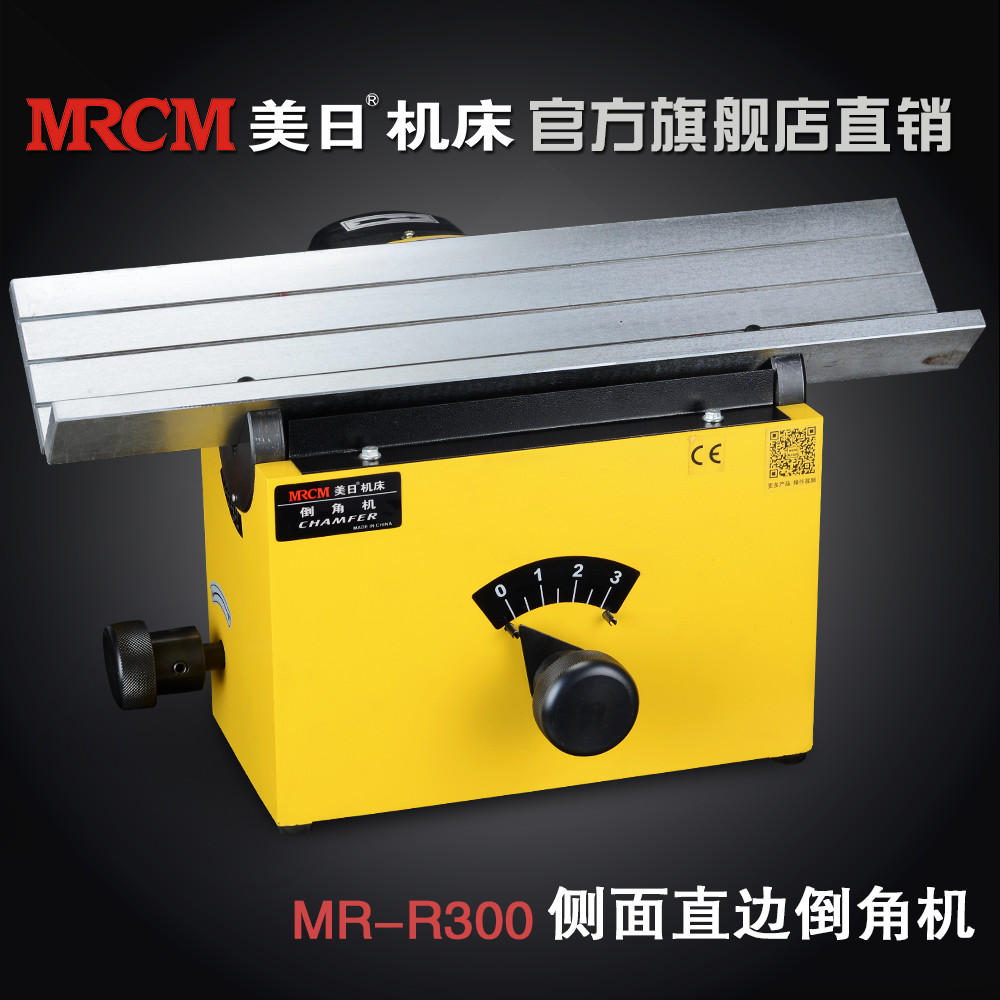

供應側面倒角機MR-R300

正確使用說明：

在使用機器定要仔細閱讀使用說明書，安裝箱單清點物品并進行正確地安裝、調試。對安全事項、機器性能、保養、產品附件及易損件等均要熱知。在以后的產品使用過程中同樣也會用到使用說明書。因此必須妥善加以保管。

（1）使用前：

設置正確的方

A.點擊旋轉(部件1)

B.切削方向(部件3)

(2)切削能力調節

A.松開左邊把手(部件6)

B.調節切削能力把手(部件7)及方位刻度盤(部件8)

C.收緊左邊把手

只有在上述調節完后方可依據所示的加工件進入方向(部件3)開始操作。

(3)切削角度調節

切削角指示器(部件10)位于左邊把手的上方，切削角度可按以下方式調節。

A.放松螺絲(部件9)，保持軌距。

B.調節指示器(部件10)，然后收緊軌道及蓋子。

(4)軌距調節

   軌距(部件4)通常為兩軌道間隔4.5m/m左右，切削能力可達到3R。

如加工件體積較小的話，將間隔距離調窄至水平。

軌道調節方法：

1.放松導軌(部件11)的4顆M8螺絲。

2.適當調節導軌的兩端并旋緊螺絲。

(5)本機使用之規格：4130511型

(6)防濺板(部件12)須根據切削角度作相對應調整。

注：進刀磨削量每次保持2mm為佳
