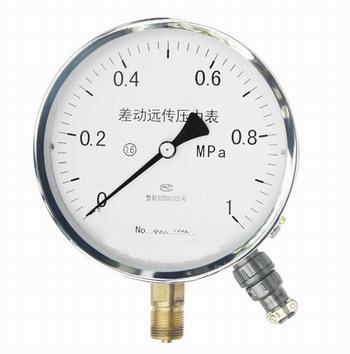

供應電阻遠傳壓力表

淮安市電阻遠傳壓力表廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 18915199993 郵箱： sfybkj@163.com

傳真： 0517-86992223 地址： 江蘇淮安市

在線詢盤 聯系廠家：18915199993 0517-86990003

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚?xiě)！

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應電阻遠傳壓力表）

用途說明

SF_YTZ系列電阻遠傳壓力表適用于測量對銅及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因?yàn)樵趦x表內部設置一滑線電阻式發送器，故可把被測值以電量值傳至遠離點的二次儀表上，以實現集中檢測和遠距控制。此外，本儀表并能就地指示壓力，以便于現場工藝檢查。

主要技術要求

    度等級：1.6
    發送器起始電阻值：3～20Ω
    發送器滿度電阻值：340～400Ω
    發送器接線端①②外加電壓不大于6V
    滑線電阻式發送器接線圖

    使用環境條件：-40～60℃，相對濕度不大于85%，且震動和被測(控)介質的急劇脈動應對儀表正常工作無明顯影響。
    溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃。
    重量：1.2kg。

測量范圍

型號	測量范圍
SF_YTZ-150	0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1；0～1.6； 0～2.5；0～4； 0～6；0～10；0～16；0～25；0～40
SF_YTZ-150	-0.1～0；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9； -0.1～1.5；-0.1～2.4

結構原理

本儀表由一個彈簧管壓力表和一滑線電阻式發送器等組成。
儀表機械部份的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置要齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂(電刷)也相應地得以偏轉，由于電刷在電阻上滑行，使得被測量壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示出相應的壓力值。

外形尺寸

單位：mm

標簽：淮安市電阻遠傳壓力表淮安市電阻遠傳壓力表廠家
