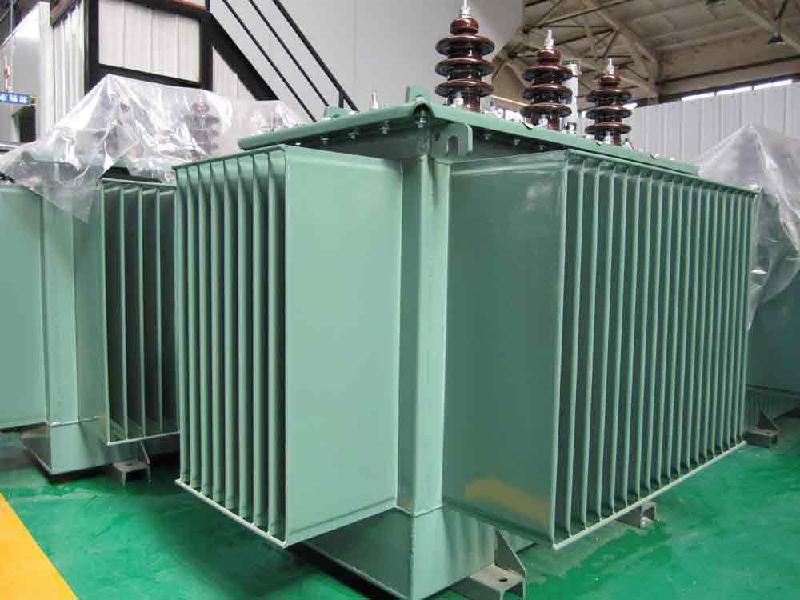

S11、S13油浸式變壓器專業電氣設備廠家武漢天仕 S11\S13變壓器廠家武漢天仕

提高性能、降低損耗
由于立體三角形卷鐵芯平均磁路比疊鐵芯的平均磁路短，因此立體三角形卷鐵芯的重量比疊鐵芯的重量明顯輕。在工藝系數相同的情況下，立體三角形卷鐵芯的空載損耗就明顯低，性能好。

銷售熱線13296553333吳

立體三角形卷鐵芯在制造過程中經過退火處理，工藝系數為1.05～1.10，能基本內應力，磁路各處均無高磁阻存在，故空載損耗與勵磁電流均可大幅度下降。而疊鐵芯在制造過程中一般不經過退火處理，工藝系數為1.15～1.3。
疊鐵芯變壓器鐵芯疊裝無論是直接接縫式或斜縫搭接式，都要有接縫，硅鋼片的接縫處形成磁路中的空氣隙，所以在接縫處是高磁阻的磁通飽和區，能量損耗集中在這里。如果鐵芯沒有接縫，也就不存在高能耗區，便可充分發揮優質鐵芯材料高導磁率的特點。立體三角形卷鐵芯變壓器鐵芯無接縫。沒有因接縫處形成的空氣隙帶來的損耗。
降低噪音
疊鐵芯是由一定形狀的硅鋼片按一定規律疊成。硅鋼片之間不夠緊密，工作時在電磁力的作用下，產生振動，故噪聲較大。而立體三角形卷鐵心是由幾種梯形料帶依次卷繞而成，硅鋼帶之間較緊密，硅鋼帶的導磁方向與鐵芯的磁路方向完全一致，工作時振動小，且可以解決疊鐵芯因磁路不連貫而發出的噪聲，可使噪聲降低到限度，一般可比疊鐵芯變壓器降低8～13dB，基本達到靜音狀態。
三相平衡
由于疊鐵芯變壓器的三個芯柱呈平面排列，這樣使三個芯柱的磁路長度不一致：中間芯柱的磁路長度最短，二個邊柱的磁路較長，二個邊柱的平均磁路長度比中柱平均磁路長度長20％以上，從而造成三個芯柱的損耗差別較大，中柱損耗，二個邊柱的損耗較大，造成三相不平衡。

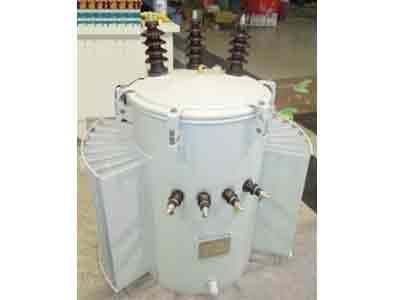

立體三角形卷鐵芯是由三個相同的單框拼合而成，三個芯柱呈等邊三角形排列，三個芯柱的磁路長度完全一致，且最短，三個芯柱損耗一致，因而三相平衡。
