詳細信息（供應Z960Y高壓電站閘閥廠家）

品牌： 永嘉銘仁閥門有限公司
型號： Z960Y Z961Y Z962Y
連接形式： 焊接
主體材料： 合金鋼
公稱通徑： DN50-DN600
適用介質： 蒸汽
材質： 合金鋼
密封形式： 硬密封型
標準： 國標
外形： 大型
流動方向： 雙向
驅動方式： 電動
零部件及配件： 執行器
用途： 放水
壓力環境： 高壓
工作溫度： 高溫
規格： DN50-DN600

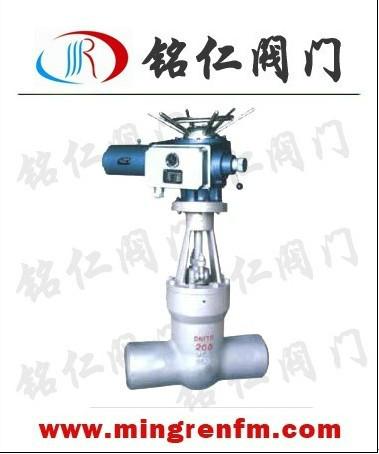

Z960Y-P54100V/140V/170V，高壓電站閘閥，高溫高壓電站閘閥，電站電動閘閥

高壓閥門,電站閥門 www.mingrenfm.com

Z960Y-P54100V/140V/170V，高壓電站閘閥，高溫高壓電站閘閥，電站電動閘閥
高溫高壓電站閘閥也稱電站閥門，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
用途
安裝在水、汽管道上作為啟閉裝置用。

結構簡述
1、采用壓力自緊式密封結構，彈性閘板，兩端支管為焊接連。
2、閥座密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
閥瓣密封面經硬化氮化處理。
3、閥桿表面經抗蝕性氮化處理，有良好的抗腐蝕和抗擦傷性。

結構優勢：

高溫高壓電站閘閥使用溫度450-570℃，壓力PN1.6-70.0,公稱通徑15mm-300mm材質：1Cr5Mo，12CrMorV，ZG12CrMoV廣泛用于鋼鐵、冶金、化工行業及電力、能源發電廠等設施。
技術工藝優勢：

1、殼體采用鍛造及鑄造兩種工藝選項，外觀光潔，組織均勻，滿足高溫高壓要求；視用戶需求可提供全系列全鍛鋼閘閥；
2、特殊材料配對，確保密封面高硬度及硬度差；精密研磨，光潔如鏡，耐磨耐蝕，有效延長使用壽命；
3、背密封設計，有效保護密封填料，杜絕跑冒滴漏；
4、高壓水強度，高壓氣體強度，無損檢測等多道檢測，控制承壓件質量；
5、閥桿表面經精密磨削及硬化處理，抗擦傷耐腐蝕，有效地減輕啟閉力矩，操作更輕松；
6、采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏；
7、雙向承壓密封設計，滿足各類特殊工況的苛刻要求；
8、嚴格手工配研，確保雙側密封面吻合度 90% 以上，實現氣泡級出廠密封檢測；
9、Z60 系列獨特的閘板彈性槽設計，自動補償加工誤差，適應高溫工況，避免咬死； Z62Y系列為雙閘板設計，閘板自動矯正加工誤差，始終保持密封面吻合度，特別便于用戶現場維修保養；
10、閥蓋自緊密封設計，壓力越高，密封越可靠；www.mingrenfm.com

應用規范：

1、設計、制造：E101
2、結構長度：E101
3、對焊連接：78DG　ANSI　B16。25
4、檢查和試驗：E101

安裝說明 www.mingrenfm.com

1、電動閘閥必須垂直安裝，閥桿向上，介質流向可從任何一側流入。
2、電動裝置安裝在環境溫度為一20"C～+40℃，相對濕度≤80％無腐蝕，無性氣體環境中。
3、電動裝置用于管道溫度低于350"(：時，則采用半流體鋰基潤滑油(Q／sYl002—65) 用于管道溫度高于350~(：時，則采用GB492—2N一4鈉基潤滑脂進行潤滑。

主要零件的材料說明

性能規范Property and specifiecation
產品型號 Product type 公稱壓力PN(MPa)Nominal pressure		試驗壓力(MPa)Test pressure		工作壓力(MPa) working pressure	工作溫度(℃) working temperature	適用介質 Appicable medium
產品型號 Product type 公稱壓力PN(MPa)Nominal pressure		強度試驗 Sheel test	密封試驗/上密封實驗 Seal test	工作壓力(MPa) working pressure	工作溫度(℃) working temperature	適用介質 Appicable medium
Z960Y-250	25	37.5	27.5	-	≤425	水、蒸汽、Water,steam
Z960Y-320	32	48.0	36.0	-	≤425	水、蒸汽、Water,steam
Z960Y-P54100	-	30.0	22.0	P5410	≤540	蒸汽 Steam
Z960Y-P54170	-	48.0	36.0	P5417	≤540	蒸汽 Steam

主要零件材料

零件名稱Part name	材料牌號Material designation
閥體Body	WCB	WC6	WC9
閥板Disc	WCB	WC6	WC9
閥蓋Bonnet	25	12Cr1Mo1VA
閥桿Stem	1Cr17Ni2	20Cr1Mo1VA
閥座Seat	25	12Cr1Mo1VA
密封環Sealing ring	S軟鋼(增強柔性石墨)S soft steel (flexible graphite)	S軟鋼S soft steel	F軟鋼F Soft steel
填料Packing	增強柔性石墨Fexible graphite
支架Yoke	WCB	WCB或WC6
閥桿螺母Stem nut	45(ZCuZn25A16Fe3Mn3)
四開環Four piece ring	1Cr13	20Cr1MoVA

主要外形尺寸

公稱通徑DNNominal diameter			主要外形尺寸和連接尺寸Main external and connecting dimensions								電動裝置Electric dewice	重量Weight
			d	L		H		L1	L2
Z960Y-250
100	84			406		1164	437		277		DZW45	234
125	100			483		1402	437		277		DZW60	343
175	158			711		1650	554		309		DZW180	638
225	200			864		1650	554		309		DZW180	654
300	280			1067		2106	764		398		DZW350	1973
Z960Y-320
100		96			533	1236		437		277	DZW60	291
125		118			610	1302		437		277	DZW60	315
150		148			762	1403		526		283	DZW90	672
175		148			762	1650		554		309	DZW180	684
225		222			1041	1650		554		309	DZW180	696
Z960Y-P54100V
175		148		762		1650		554		309	DZW180	683
225		222		1041		1650		554		309	DZW180	704
250		222		1041		1795		554		309	DZW180	1214
300		294		1245		2080		554		309	DZW250	2125
Z960Y-P54170V
125		98		630		1230		437		277	DZW60	312
225		186		1060		1680		554		309	DZW180	1401
300		278		1397		2265		764			DZW500	2834
325		310		1448		2265		690		398	DZW500	2632
350		338		1550		2536		715			DZWC-4	5591
