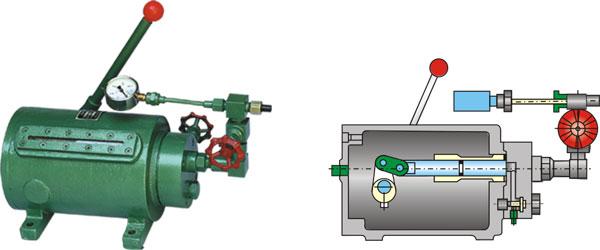

供應 名仕閥門生產手搖油泵SB03-175A型

  手搖油泵 SB03-175A型
  用  途
   本手搖油泵與緊急切斷閥配套使用。適用于液化儲配站的大型內貯罐或槽車上緊急切斷閥在工作狀態，利用此泵的性能來達到控制緊急切斷閥打開或關閉的目的


型號
SB03-175型：單純增壓型   SB03-175A型：增壓/調壓型

工作原理及結構說明
   1.手搖油泵SB03-175型/SB03-175A型通過手柄做往復動作，使壓力增高來打開緊急切斷閥，介質即可通過，如遇火災或其他緊急情況時，將手搖油泵的泄壓閥打開，油壓系統迅速泄壓，使緊急切斷閥立刻關閉，或溫度升高至75℃以上時，安裝在油泵或緊急切斷閥的易容塞立刻熔化，達到自動泄壓目的，使緊急切斷閥自動迅速關閉。         2.手搖油泵的主要構造是由吸壓油的柱塞，進油閥，出油閥及泄壓閥組成。由柱塞和進出油閥的封閉，形成的密封空間是油泵的工作腔，當柱塞向上運動使工作腔的容積有小變大時，由于腔內壓力低于大氣壓力進油閥打開，油經濾油閥進入工作腔。當柱塞向下運動時工作腔的容積有大變小，工作腔的油壓升高，出油閥被打開，將壓力油排入油路系統，供緊急切斷閥開啟。泄壓閥是用于壓力油路系統泄壓而設置的，工作時需將泄壓閥關閉，在油路系統需要泄壓時將泄壓閥打開，即緊急切斷閥關閉。      3.SB03-175A型增加了調壓閥達到控制壓力,順時針轉動手輪壓力增加(2～5Mpa).   性 能 規 范
SB03-175型：單純增壓型      SB03-175A型：增壓/調壓型
公稱壓力 PN          Nominal Pressure      4.0  Mpa  公稱壓力 PN          Nominal Pressure      4.0  Mpa
殼體試驗壓力 PT              6.0    殼體試驗壓力 PT            Shell test   6.0
高壓密封試驗壓力             4.4    高壓密封試驗壓力           High Pressure seat test    4.4
低壓密封試驗壓力             0.5～0.7   低壓密封試驗壓力          Low Pressure seat test   0.5～0.7
工作壓力   6.0    調壓閥試驗壓力   2.0～5.0
適用介質                2#合成錠子油       適用介質             Applicable  media   2#合成錠子油
適用溫度               -40～+50℃   適用溫度             Applicable temperature   -40～+50℃
 主要零件材料
