詳細信息（供應蝸輪通風蝶閥）

品牌： Amico/埃美柯
型號： TD341W
加工定制： 是
結構形式： 杠桿式
材質： 碳鋼
連接形式： 法蘭
適用介質： 水
壓力環境： 高壓
工作溫度： 低溫
標準： 德標
流動方向： 單向
驅動方式： 電磁
零部件及配件： 配件
用途： 截止
類型(通道位置)： 二通式
品牌： 州億

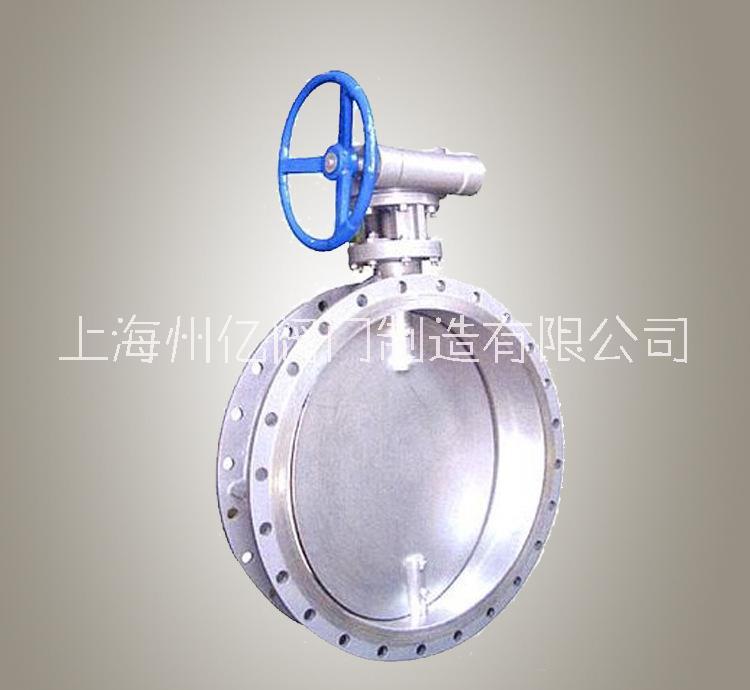

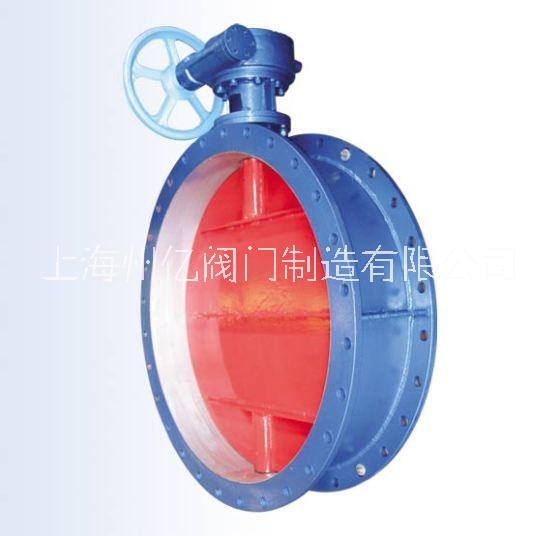

TD341W蝸輪通風蝶閥
TD341W蝸輪通風蝶閥用途

該系列通風蝶閥廣泛應用于冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道種，作為氣體介質調節流量或切斷裝置.

我廠生產的通風蝶閥采用鋼板焊接制造。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱脹冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。

TD341W蝸輪通風蝶閥主要性能規范

公稱壓力PN	0.1MPa
配管法蘭	GB/T9115
泄漏率	普通型≤3%	后座型≤1%
安裝方式	常溫型（C型）	高溫型（P型）
工作溫度℃	≤350	≤600

TD341W蝸輪通風蝶閥主要零件材料

閥板、閥體	優質碳鋼	不銹鋼
閥軸	碳鋼、不銹鋼
填料	柔性石墨

TD341W蝸輪通風蝶閥主要外形連接尺寸（單位:mm）

公稱通徑 DN（ mm ）	D	D1	L	H	H1	n-φd	手動裝置
公稱通徑 DN（ mm ）	D	D1	L	H	H1	n-φd	手柄式
200	320	280	140	390	170	8-18
250	375	335	140	440	197	12-18
300	440	395	170	515	220	12-22
350	490	445	170	565	250	12-22
400	540	495	190	630	270	16-22
450	595	550		680	300	16-22
500	645	600		730	325	20-22	蝸輪傳動
600	755	705	210	1006	510	20-26
700	860	810		1118	560	24-26
800	975	920		1300	618	24-30
900	1075	1020	250	1400	668	24-30
1000	1175	1120		1500	718	28-30
1100	1275	1220		1620	768	28-30
1200	1375	1320		1720	818	32-30
1300	1475	1420		1820	868	32-30
1400	1575	1520	300	1920	918	36-30
1500	1690	1630		2010	1000	36-30
1600	1790	1730		2110	1050	40-30
1700	1890	1830		2210	1100	40-30
1800	1990	1930		2410	1150	44-30
1900	2090	2030		2510	1200	44-30
2000	2190	2130		2610	1250	48-30
2200	2405	2340	350	2860	1350	52-33
2400	2605	2540		3060	1450	56-33
2500	2705	2640		3200	1553	56-33
2600	2805	2740		3300	1655	60-33
2800	3030	2960	400	3500	1755	64-36
3000	3230	3160	400	3700	1760	68-36
