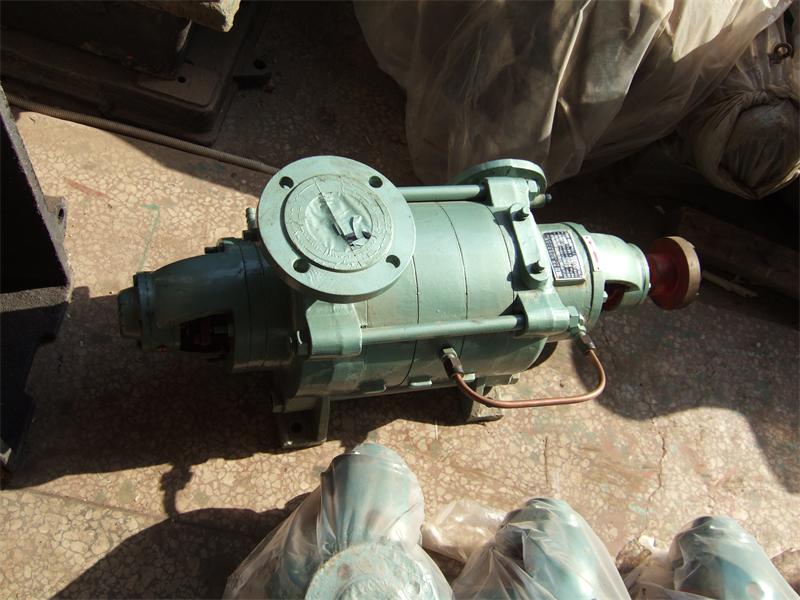

湘楚東方牌80D12x7多級離心泵轉子

 80D12x7多級離心泵性能參數:型號:80D12x7流量:21.6-34.6-39.6立方米/小時(m?/E);揚
程:100.8-79.8-69.5米;電機功率:15KW;轉速:2950轉/分
鐘(r/min);電機型號:Y160M2-2效率:69-75-72%;軸功率:8.61KW;必
需汽蝕余量:3.2-3.3-3.4米---------
-80D12x7多級離心泵型號意義：例如： d85- 67×3, d —— 多級臥式離心泵, 85 —— 泵設計點流量為
85m?/h, 67 —— 泵單級設計點揚程為67m, 3 —— 泵的級數為3, 100d16×3, 100 —— 泵進
口直徑為100mm, d —— 多級臥式離心泵, 16 —— 泵單級設計點揚程為16m, 3 —— 泵的級數
為3-------------80D12x7多級離心泵系節段式多級離心泵，采用了 推薦使用 節能水力模型，具有
 節能、性能范圍廣、運行 平穩、低噪音、長壽命、安裝維修方便等優點-----------80D12x7多級離心泵主要零件有:進水段、中段、出水段、葉輪、導翼?yè)醢濉⒊鏊螌?dǎo)翼、軸、密封環、平衡環
、軸套、尾蓋及軸承體。進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為鑄鐵制成，
共同形成泵的工作室---------------80D12x7多級離心泵使用條件：, d型泵供輸送不含固體顆粒、溫度不高
于80℃的清水或物理化學性質類似于清水的液體，適應于礦山和城市給排水工程使用。 進口允
許壓力均不超過0.6mpa----------------80D12x7多級離心泵結構形式：, 為多級分段式，其吸入口位于進水段上，成水平方向，吐出口D水段上垂直向上
。D型臥式多級離心泵揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響關
系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程
降低效率差，故D檢修裝配時務必注意----------80D12x7多級離心泵葉輪為 鑄鐵制成，內有葉片，液體
沿軸向單側進入，由于葉輪前后受壓不等，必然存D軸向力，此軸向力由平衡盤來承擔，葉輪制
造時經動靜平衡試驗。--------80D12x7多級離心泵軸為 炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套
螺母固定D泵上。軸的一端裝聯軸器部件，與電機直接連接。--------80D12x7多級離心泵密封環為鑄鐵制成
，防止水泵高壓水漏回進水部分，分別固定D進水段與中段之上，為易損件，磨損后可用備件更
換。--------80D12x7多級離心泵平衡環為鑄鐵制成，固定D出水段上，它與平衡共同組成平衡裝置。------
--80D12x7多級離心泵平衡盤為耐磨鑄鐵制成，裝D軸上，位于出水段與尾蓋之間，平衡軸向力。-------
-80D12x7多級離心泵軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損件，磨損后可用
備件更換。軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。填料起密封作用，防止空氣進入和大
量液體漏出。
