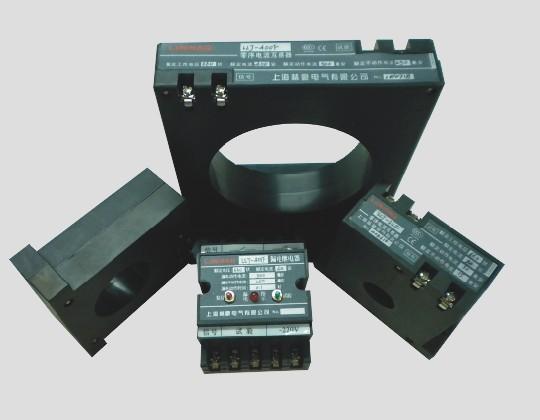

供應用于煤礦漏電繼電器LLJ型

一、產品概述　　
     LLJ-□F（S）系列漏電繼電器（以下簡稱繼電器）適用于交流電壓至660V或更高，頻率為50Hz，該繼電器與分勵脫扣器或失壓脫扣器的斷路器、交流接觸器、磁力啟動器等組成漏電保護裝置，作漏電和觸電保護之用，可配備蜂鳴器、信號等各種聲光器件結合組成漏電報警裝置。

二、產品用途

　　用于電源系統中心點直接接地的低壓配電系統。是安全使用的網改產品。可以用來對線路進行接地故障保護，主要用來防止由于接地故障電流引起的設備事故或電氣火災，也可用來對人體觸電解除提供間接接觸保護。 　　漏電繼電器可與帶分勵脫扣器或失壓脫扣器的斷路器、交流接觸器、磁力啟動器等組成漏電保護裝置，作漏電和觸電保護之用，可配備蜂鳴器、信號等各種聲光器件結合組成漏電報警裝置。 　　它適用于電源系統中心點直接接地或不直接接地的高、低壓配電系統。是安全使用的網改產品。該繼電器的動作時間分快速型和延時型，配合使用時對干線和支線進行分級選擇保護，完全可替代過去LLJ-□F（S）、LLJ-□H（S）、1及3系列漏電繼電器。

三、產品參數

　　●額定值 　　電壓額定值：額定電壓AC380V、AC660V、AC690V、AC1140V。 　　工作電壓值：DC24V、AC110V、AC220V、AC380V。還可根據客戶要求定制。 　　電源電壓允許變動范圍：電壓變動為額定電壓0.7至1.3倍或?qū)掚娫措娐贰? 　　電流額定值：額定電流16A、25A、32A、40A、63A、80A、100A、125A、200A、250A、320A、400A、630A、800A、1000A、1500A、1600A、2000A。 　　●動作值 　　漏電動作電流：常規或用戶自定義，也可50-500mA分擋或可調。 　　漏電不動作電流：漏電動作電流一半。 　　漏電動作時間：延時型 ≤0.1S。 　　快速型 0.2-2S。 　　●重要參數 　　互感器孔徑規格：M25、M45、M75、M100、M160、M220。 　　輸出觸點形式：一開一閉。 　　●其它參數 　　觸點容量：繼電器輸出觸點能斷開不大于250V，時間常數為5±0.75mS的直流有感負荷電路為50W；電壓不大于250V的交流電路為50VA。繼電器可長期接通5A。 　　功率消耗：額定電壓下均不大于5W。 　　環境溫度：-10℃~+50℃。 　　介質強度 繼電器各導電端子連在一起對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）交流電壓，歷時1分鐘試驗而無絕緣擊穿或飛弧現象。 　　絕緣電阻：繼電器各導電端子連在一起對外露的非金屬部分和外殼之間，用開路電壓500V的兆歐表測量其絕緣電阻不大于300MΩ。 　　電壽命：繼電器觸點接點接于規定容量的電路負荷中，電壽命為100000次。 　　●訂貨需知 　　產品額定電流、漏電電流、互感器孔徑。額定電壓及工作電壓。若需要延遲，得注明時間。 　　例如：LLJ-100FS 100mA ，M25 ，660V ，220VAC，0.4S。

四、工作原理

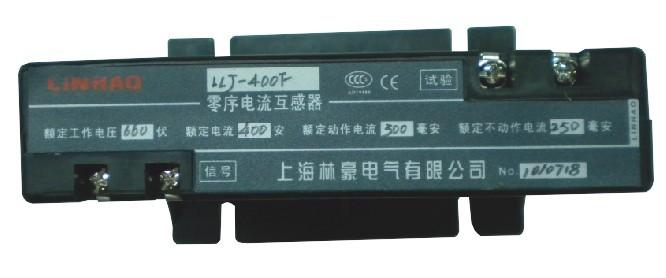

　　該繼電器是電子式電流動作型漏電繼電器，主要由零序電流互感器、電子線路、試驗回路及出口繼電器組成其工作原理如下： 接線如圖（1），穿入主線路的零序互感器，在主線路沒有漏電的情況下，矢量和等于零或極微，當主線路上有漏電或人觸電時，零序互感器就感應到一個不平衡的電流矢量和信號，零序電流互感器的電路發生對地漏電時iA+iB+iC≠0。送入主機進行放大后，檢測漏電流是否超過整定值，并把結果送入執行機構來執行。此時零序電流互感器會產生一個感應信號，此信號經電子線路處理，當漏電電流達到動作值時，使可控硅導通觸使繼電器動作，利用繼電器常開、閉點控制主線路斷路器或接觸器斷開，切除故障線路達到保護的目的。試驗回路由電阻與按鈕等元件組成，按下試驗按鈕，有一電流流過互感器，相當于主線路有漏電電流，指示燈亮，出口繼電器就應能動作。按下復歸按鈕，燈滅，出口繼電器返回。
