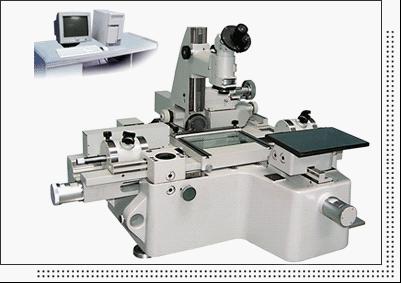

供應JX13B型微機型*工具顯微鏡
廣州市工具顯微鏡廠家
價格： 電議
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 13580381135 郵箱： 1095019976@qq.com
傳真： 020-87683529 地址： 廣東 廣州市
郵箱：
手機：
工具顯微鏡用途是很廣泛的，它可用測量長度和角度以及檢驗幾何形狀復雜的零件，儀器結構可供作直角坐標、極坐標，加上附件還可作圓柱坐標測量。
測量對象：柱形、塊狀零件、齒輪、外螺紋、錐體及樣板、凸輪、切削（銑刀、滾刀、絲攻等）復雜零件。
儀器帶有多種附件，運用這些附件可大大擴大工具顯微鏡的使用范圍，如使用輪廓目鏡則可進行復雜零件的輪廓比較測量。使用雙象目鏡則可快速而準確地確定零件上兩孔間的中間距離。因此，工具顯微鏡是機械制造廠必備儀器。也是計量室、科研機構、學校不可缺少的基本儀器。
二、 主要特點
1）主顯微鏡配有多種目鏡和物鏡，視場大，成像清晰；
2）采用光電數顯技術，以精密光柵尺作為測量元件，測量精度高；
3）采用計算機處理技術，將光柵數顯系統采集的信號實時輸入計算機，由
4）功能強大的二坐標測量軟件進行數據處理，能完成各種復雜的測量工作；
5）主顯微鏡可左右偏擺，適用于螺旋狀零件測量；
6）透、反射照明，輪廓和表面尺寸均可測量；具有快速移動和微動裝置，并可快速切換；
三、 技術參數及配置
一）主要技術參數
1、 測量范圍有關尺寸：
縱向行程 200mm
橫向行程 100mm
X,Y分辨率 0.0002mm
測量準確度 (1+L/100)um
測角目鏡角度分劃范圍 360°
螺紋輪廓目鏡角度分劃范圍 ±7°
圓工作臺角度分劃范圍 0-360°
圓分度頭角度分劃范圍 0-360°
主顯微鏡立柱的傾斜范圍 ±12°
圓工作臺直徑 Φ213mm
平工作臺尺寸 260×270mm
頂針間的夾緊長度 700mm
頂針間能容納的直徑 Φ100mm
高頂針架夾緊長度 200mm
高頂針架能容納的直徑 Φ250mm
干涉狹縫旋轉范圍 ±90°
2、 分度值：
縱橫向分度值 0.0002mm
測角目鏡角度分度值 1ˊ
輪廓目鏡角度分度值 10ˊ
圓工作臺角度分度值 30″
圓分度頭角度分度值 1ˊ
主顯微鏡立柱傾斜角度分度值 30ˊ
3、 測量準確度（被測件與儀器 溫度差別不大于0.5℃,儀器室內溫度20℃±1°）
影像法測量準確度：縱向：（3＋L/30+HL/4000）μm
橫向：（3＋L/50+HL/2500）μm
在頂針上測量光滑圓柱體直徑：（6＋L/67）μm
測量螺紋中徑：【4＋2/sin（a/2）+L/67】μm
測量螺紋螺距：【1+2/cos（a/2）+L/32】μm
軸切法測量準確度：
在平工作臺商測量長度：縱向：（2.7+L/30+HL/4000）μm
橫向：（2.7+L/50+HL/2500）μm
在頂針上測量光滑圓柱體直徑：±（2.7+L/67）μm
測量螺紋中徑：【1＋1.7/sin（a/2）+L/67】μm
測量螺紋螺距：【1+1.7/cos（a/2）+L/67】μm
其中：L:測量長度，單位為mm
H：被測工件的測量面高出平臺玻璃面之?dāng)?shù)值，單位為mm
a/2：螺形半角，單位為度“°”
雙光束干涉法測量準確度：不低于軸切法測量準確度。
4、 放大率、工作距離與視場直徑：
| 物鏡放大率 | 總放大率 | 工作距離 | 視場直徑 |
| 1× | 10× | ≈78mm | ≈20mm |
| 3× | 30× | ≈69mm | ≈6.7mm |
| 5× | 50× | ≈49mm | ≈4mm |
| 物鏡放大率 | 1× | 3× | 5× |
| 總放大率 | 13.2× | 38× | 60× |
| 視場直徑 | 15.2mm | 5.3mm | 3.3mm |
| 工作距離 | 49.9mm | 82.5mm | 52.7mm |
| 合象誤差 | | 1μm | |
測桿垂直方向擺動范圍 ±3°
孔徑大于5mm時，可測孔的深度 ≈15mm
定位變動性 < 1μm
測力 0.1±0.03N
測量范圍 5-200mm
7、 圓弧輪廓目鏡的主要規格：
圓弧半徑0.1mm到2mm相鄰圓弧半徑增量為0.1mm
圓弧半徑2.25mm到5mm相鄰圓弧半徑增量為0.25mm
圓弧半徑5mm到11mm相鄰圓弧半徑增量為0.5mm
圓弧半徑11mm到20mm相鄰圓弧半徑增量為1mm
圓弧半徑20mm到25mm相鄰圓弧半徑增量為2.5mm
圓弧半徑25mm到50mm相鄰圓弧半徑增量為5mm
其中圓弧半徑0.1mm到1.5mm的是同心圓環。
8、 測量軟件要求:
(1) 基本功能：能測量單點坐標、兩點之中點坐標、三點測圓中心坐標及直徑和半徑、四點測圓中心坐標及直徑和半徑、兩直線交點及夾角、圓弧與直線交點、兩圓弧交點、點到直線的距離及直線傾角、直線在坐標系的位置；
(2) 輔助功能：采樣示意圖、打印控制、極坐標測量、存儲功能、儀器的誤差修正；
(3) 擴展功能：圓度測量、直線度測量、凸輪測量（備注：凸輪測量不能在軟件中進行，但可以用其它方法完成這項參數的測量）。
9、 儀器外形尺寸：
長 ≈1300mm
寬 ≈1250mm
高 ≈800mm
10、 儀器重量 ≈450kg
二）、產品裝箱單具體如下表：
| 序號 | 名 稱 | 單位 | 數量 | 備 注 |
| 1 | 微機型工具顯微鏡主機（包括縱、橫向數字測量系統） | 臺 | 1 | |
| 2 | 二維數據處理系統 | | | |
| 計算機（標準配置不含音響等附件） | 臺 | 1 | | |
| 打印機（包括接口電纜及電源線） | 臺 | 1 | | |
| 光柵信號轉換器 | 臺 | 1 | | |
| 二維計算機輔助測試軟件 | 份 | 1 | | |
| 3 | 電源變壓器 | 只 | 1 | |
| 4 | 電纜（主機部分） | 根 | 2 | |
| 5 | 頂針裝置 | | | |
| a. 頂針筒、桿 | 件 | 2 | | |
| b. 外頂針 | 件 | 2 | | |
| c. 大內頂針 | 件 | 2 | | |
| d. 小內頂針 | 件 | 2 | | |
| 6 | 測角目鏡 | 件 | 1 | |
| 7 | 平面工作臺 | 件 | 1 | |
| 8 | 測刀裝置 | | | |
| a. 測量刀(包括下列規格) | | | | |
| 左測刀（0.9毫米） | 件 | 3 | | |
| 右測刀（0.9毫米） | 件 | 3 | | |
| 正測刀（0.9毫米） | 件 | 4 | | |
| b. 測量刀壓板 | 件 | 4 | | |
| c. 墊鐵 | 件 | 3 | | |
| d. 半透半反鏡 | 件 | 1 | | |
| e. 檢驗量規 | 件 | 1 | | |
| 9 | 定焦桿 | 件 | 1 | |
| 10 | 反射照明裝置 | 套 | 1 | |
| 11 | 測角目鏡照明裝置 | 件 | 1 | |
| 12 | 附加轉動寫字板 | 件 | 1 | |
| 13 | 條型壓板組 | 件 | 1 | |
| 14 | 短螺桿壓板 | 對 | 1 | |
| 15 | 備用燈泡 6V 30W | 只 | 4 | 備用件 |
| 6V 2.1W | 只 | 15 | 備用件 | |
| 16 | 工作臺玻璃板 | 塊 | 1 | 備用件 |
| 17 | 分度頭 | 臺 | 1 | |
| 18 | 光學定位器 | 件 | 1 | |
| 19 | 雙像目鏡 | 件 | 1 | |
| 20 | 防塵罩 | 件 | 1 | |
| 21 | 物鏡 | | | |
| 1× | 件 | 1 | | |
| 3× | 件 | 1 | | |
| 5× | 件 | 1 | | |
| 22 | 技術文件 | | | |
| 主機使用說明書 | 份 | 1 | | |
| 二維計算機輔助測試軟件使用說明書 | 本 | 1 | | |
| 光柵信號轉換器說明書 | 本 | 1 | | |
| 計算機、打印機隨機資料 | 套 | 各1 | | |
| 產品出廠合格證 | 份 | 1 | | |
| 產品裝箱單 | 份 | 1 | |
四、包裝及運輸：
Ÿ 用全新堅固的木箱包裝，以適合整體運輸和吊裝。
Ÿ 運輸木箱符合陸路運輸標準，設備在包裝箱內妥善緊固，運輸途中及裝卸車時不致?lián)p壞。
Ÿ 包裝箱標明尺寸、重量、重心及起吊位置等。
Ÿ 所提供的貨物在裝卸、運輸和倉儲過程中具有包裝保護，防止貨物受潮、生銹、被腐蝕、受 到?jīng)_撞以及其它不可預見的損壞。
Ÿ 貨物包裝箱內附有詳細的裝箱清單，裝箱清單具有標明與主機、附件、各種零部件和消耗品相對應的編號和名稱。
Ÿ 包裝、運輸及保險費用由供方承擔。
五、用戶現場測量?jī)x安裝、調試
公司負責測量?jī)x的安裝、調試。所有的包裝箱需要在公司的技術人員監督和認可的情況下才能開啟。根據需要，用戶需提供內部運送、拆裝支持和相應的機器吊裝設備。進行測量?jī)x的安裝時，需在滿足供貨方所需求環境條件符合標準規定的情況下才能進行。
六、標配報價
JX13B型微機型工具顯微鏡 標配報價：壹拾叁萬伍仟元整（13.5萬元）
七、付款說明
付款方式：簽定合同后付50%貨款后發貨，貨到安裝調試后再50%貨款
八、交貨周期
交貨周期：二十天；
九、服務承諾
本司負責免費送貨上門，安裝調試及培訓；
整機免費保修十二個月，終身免費產品升級和維護；
免三包登門服務差旅費
免安裝費、調試費
免技術咨詢費，終身維護
標準工作日熱線服務
電話預約上門，終身服務
注：整機免費保修，按發貨之日起十五個月，驗收之日起十二個月
