供應廣東中山//汽車升降機升降舞臺

                                  廣東中山//汽車升降機 升降舞臺
  升降舞臺：
　　采用有效的導向系統，使伸縮臺在平移過程中與固定臺的間隙小，運行平穩、速度無級變化。同步裝置采用低速大扭距驅動，使舞臺在伸縮過程中平行、自如、伸縮到位，可自動實現補平。適應于會堂、影劇院、多功能廳、演播廳、文化體育場館、酒店等文化娛樂場所。
升降舞臺分類：
　　伸縮舞臺、旋轉舞臺、伸縮升降旋轉舞臺，升降旋轉舞臺。
旋轉舞臺：
　　有升降、旋轉、傾斜等多種功能，控制采用自鎖、互鎖、行程開關、機械限位、液壓防爆等保護措施。
伸縮舞臺:
　　采用有效的導向系統，使伸縮臺在平移過程中與固定臺的間隙小，運行平穩、速度無級變化。同步裝置采用低速大扭距驅動，使舞臺在伸縮過程中平行、自如、伸縮到位，可自動實現補平。適應于會堂、影劇院、多功能廳、演播廳、文化體育場館、酒店等文化娛樂場所。 　　舞臺是在劇院中為表演提供的空間，它可以使觀眾的注意力集中于的表演并獲得理想的觀賞效果。舞臺通常由一個或多個平臺構成，它們有的可以升降。
舞臺的類型:
　　鏡框式舞臺: 　　鏡框式舞臺是指觀眾位于舞臺的一側，而舞臺的其余側面被物體遮擋，以供和技術人員做準備工作。 　　伸展式舞臺: 　　伸展式舞臺與鏡框式舞臺的區別在于，舞臺的一部分向前突出，伸向觀眾席，這一部分的三面都暴露給觀眾。 　　圓環形舞臺: 　　圓環形舞臺是指觀眾位于舞臺的四周。通常圓環形舞臺位于劇場的中央。觀眾可以近距離地欣賞表演。 　　舞臺的歷史: 　　舞臺起源于村莊里的表演場地。 　　升降舞臺是舞臺最常用的產品，主要功能是用于場面轉換時，上下移動布景和。 　　另外，為了突出主要，舞臺會徐徐升起，在舞臺上翩翩起舞，在舞臺上制造出高低起伏的畫面，同時舞臺升降動作的過程也能增加表演效果。 　　舞臺升降臺的作用與計算 　　1．概 述 升降臺是舞臺機械臺下設備中應用最廣泛的設備之一，在專業歌劇院、舞劇院、話劇院，都配備著大量各種類型的升降臺，即使是在某些以轉臺為主的話劇院，鼓形轉臺內也配置有不同規格的升降臺或升降塊。許多國際音樂廳里，都配備了用于樂隊、合唱隊或大型樂器的升降臺。有些實驗小劇場，為了實現舞臺形式的變化，在整個臺下布滿了按模數設計的升降臺。以國家大劇院為例，歌劇院臺下設備中，就有升降臺四十五臺，戲劇場的鼓形轉臺內，設置了兩塊升降臺和十三塊升降塊，音樂廳臺下設有三塊升降臺和一塊鋼琴升降臺。某實驗小劇場的設計方案，則布置了二十四臺升降臺。 1.1升降臺的作用 升降臺在劇場中的作用大致如下: 　　1.1.1快速遷換布景 在舞臺主表演區布置的主升降臺主要用來快速遷換布景。典型的以”品”字形布置的歌、舞劇院舞臺中，升降臺與側車臺和后車載轉臺一起進行整臺或部分場景的快速轉換。這種布置可以允許三臺全布景的快速轉換。 1.1.2滿足舞臺工藝布置的需要 以“品”字形布置的歌、舞劇院舞臺中，在主舞臺升降臺的前、后、左、右常布置輔助升降臺，側、后輔助升降臺用于側車臺和后車載轉臺的順利開出，前輔助升降臺則用于把后車載轉臺置于最靠近臺口的位置。而在側車臺和后車載轉臺下面的補平升降臺，則可在側車臺或后車載轉臺開出以后將臺面補平，使整個臺面不出現高差，以保證演職人員的安全。 1.1.3滿足舞美設計和劇目編導人員的需要 在不同的劇目中，根據舞美設計和編導人員要求，可利用升降臺不同的高度變化來改變舞臺的形狀，適應劇情對布景或場地的要求，以節省搭景消耗的人力、物力。利用升降臺的傾斜裝置形成傾斜臺面，在各類演出中更好的突現效果等。 1.1.4根據劇情的需要，制造特殊的氣氛和效果 自有舞臺機械出現之日起哪怕是最簡單的舞臺機械，也常常參與表演活動，根據劇情的需要，制造出一些意外的氣氛和效果。例如，利用升降臺的低速下降表現大海的沉船，利用升降臺上的活門和升降臺表現人員的突然消失和出現等。 1.1.5根據不同表演流派的需求，改變舞臺的形式 例如，利用樂池升降臺可把鏡框式舞臺與大臺唇甚至伸出式舞臺結合起來，在實驗劇場中，利用升降臺可使劇場具有盡端式舞臺、伸出式舞臺、島式舞臺、中間式舞臺、T形舞臺或大廳等多種形式。 1.1.6利用升降臺作為儲存演出用臺毯、軟景片等的工具 某些劇院中，在舞臺的適當位置常設有軟景庫升降臺用于臺毯、軟景片的儲存。 1.1.7利用升降臺作為垂直運輸貨物的工具 很多劇場的主舞臺后部或側舞臺的端部，設有布景集裝箱運輸升降臺，用于垂直地將物品從地面運輸?shù)侥澄恢蒙踔廖枧_平面。樂池升降臺也經常用來運輸活動座椅等。 1.2 升降臺的布置與尺寸 對箱形鏡框式舞臺而言，主舞臺升降臺的布置常與舞臺表演區相吻合，不同劇種需要不同大小的表演區，通常主舞臺升降臺要覆蓋表演區和遠景區。根據舞臺工藝布置的要求，有側舞臺并設置側車臺時，在相應的位置設置相應的輔助升降臺和補平升降臺，有后舞臺并設置車載轉臺時，根據需要在相應位置設置前、后輔助升降臺和補平升降臺。

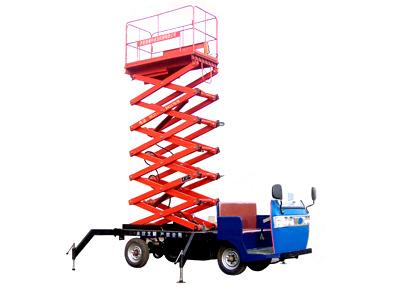

  車載式升降機是把升降機安裝在汽車上的高空作業設備。由底盤、工作臂架、三維全旋機構、柔性夾緊裝置、液壓系統、電氣系統和安全裝置等部分組成。由升降機和電瓶車配套改裝而成的高空作業設備。它利用汽車發動機或電瓶車原有直流動力，勿須外接電源，即可行駛又可驅動升降平臺，它移動方便，作業流動范圍廣，產品具有無污染，無尾氣，作業范圍大，流動性強。特別適用于冷庫、人群密集區域（火車站，汽車站，飛機場）。廣泛用于城建、油田、交通、市政等行業。根據個人要求可設停電情況下的應急下降裝置、平衡閥、自動保壓等安全裝置，防止高空升降平臺超載的安全裝置、漏電保護裝置和缺相保護裝置、防止液壓管路破裂的安全防爆裝置。
(1)底盤。
　　由發動機、車架、行走機構、轉向機構等組成?？紤]到工作可靠性、噪聲、排放等方面綜合要求，康明斯B3．3～C60型工程機械柴油發動機，該發動機為直列4缸水冷、自然吸氣發動機，帶全程調速器，運行平穩，具有熱效率高、比油耗低、排放污染少等特點。由于臺車行駛速度低，綜合考慮作業安全性和經濟性，車架采用剛性連接式，不設懸架機構，輪胎選用高負荷實心橡膠輪胎。 　　行走方式為液壓驅動，直接選用進口馬達與減速機一體化的內藏式行走減速機，設有快慢速兩擋行駛速度，滿足車輛在不同環境下行駛要求。在坡道行駛時行走機構具有自制動功能，同時還設離合裝置，在出現故障時方便拖行。轉向機構采用液壓油缸驅動的連桿式轉向機構。
(2)工作裝置。
　　工作裝置由回轉臺、工作臂架、伸縮軟鏈等組成?；剞D(zhuǎn)臺通過回轉支承安裝在車架上，由回轉機構驅動，可實現360。全回轉。回轉機構包括行星減速機、常閉式制動器、液壓馬達等構成，與回轉支承采用外嚙合傳動方式。 　　工作臂架與回轉臺連接，為3級伸縮臂式結構，臂架采用四邊形圓角截面，各工作臂間采用尼龍滑塊導向。伸縮油缸直接推動第二節臂，第三節臂在鏈條伸縮機構的作用下和第二節臂同步伸縮。臂架由變幅油缸推動進行變幅，所有鉸接點均采用自潤滑軸承，降低保養要求，所有需要潤滑的點都設有加油口，可以方便地進行保養。為方便維修保養，所有油缸、管路外置，管路和電纜均有保護拖鏈。
3)三維全旋機構。
　　設備或系統的安裝位置一般由標高和方向2個參數確定。由于要求被舉升物體在空間相互垂直的3個方向可以進行獨立旋轉，使物體可以獲得任意安裝角度，因此設計了如圖3所示的三維全旋機構，即在水平和豎直方向設置±90。旋轉機構。俯仰方向轉角可以通過臂架變幅進行，微調由調平油缸實現，不再設單獨機構，從而減少機構設置。 　　擺動回轉體，其內部為絲桿螺母機構，液壓推動絲桿，帶動外圈旋轉，通過控制絲桿行程來控制回轉體的回轉角度。液壓油路上設液壓鎖，靜止時鎖住液壓油，回轉體就可以可靠定位。 　　回轉體體積小，只需很少液壓流量就可以旋轉很大角度，帶來的問題就是旋轉速度很難控制。為解決轉速控制問題，在液壓系統單獨設置微量泵，其排量僅為0．6ml／min，微量泵由電機驅動，可保證轉速恒定，從而為回轉系統提供穩定的流量。
(4)柔性夾緊裝置。
　　圖4所示為風管夾緊裝置，主要由固定臂、伸縮臂、夾緊軟帶、搖臂和夾緊油缸組成。固定臂長度保持不變，作為風管的一個支撐邊，同時用于固定其它夾緊元件。伸縮臂分為2節，根據風管直徑，通過絲杠結構可方便地調整長度，作為風管的另一個支撐邊。柔性軟帶分為2段，長段通過彈簧連接至搖臂，短段連接到伸縮臂，2段之間用帶扣連接，長度可調。 　　當油缸伸出時，將軟帶一端與彈簧固定，一端與伸縮臂固定，然后回縮油缸，夾緊風管。當油缸縮回時，軟帶松弛，帶扣脫落，無需人工輔助，夾緊裝置即可隨大臂自動收回。
(5)電氣與液壓系統。
　　液壓系統采用1臺變量柱塞泵和1臺定量齒輪泵供油，由發動機驅動。變量泵為行走、轉臺回轉、臂架變幅和臂架伸縮供油，齒輪泵為行走轉向機構、工作裝置擺動、工作裝置翻轉、工作裝置夾緊和調平機構微調供油。由變量泵供油的動作采用比例閥進行控制，以便進行速度調節，其它動作由于速度低、流量小，直接采用電磁換向閥進行控制。液壓系統內設有安全溢流閥、液壓鎖等安全裝置。 　　為方便操作，設有2套操作機構，分別為地面(在底盤側面)操作機構和遙控操作機構，2套機構具有互鎖功能，只能使用其中一套進行操作控制。操作以遙控機構為主，可以進行全部動作的控制。底盤操作為應急操作系統，只能進行回轉臺以上裝置的操作，不能進行行駛和轉向操作。 　　(6)安全裝置。設有電動應急系統，當?shù)妆P發動機和主泵液壓系統出現故障時，借助以12V底盤電源為動力的微型組合式液壓泵站，將工作裝置降至行駛狀態。也可采用緊急下降閥進行操作，實現動臂下降復位。地面操作盤、遙控操作盤均設有緊急停止按鈕，用于在緊急狀況下強制停止行駛系統和工作裝置的各種運動。 　　舉升作業裝置下方設有檢測裝置，以防止誤操作時舉升機構與動臂機構碰撞，造成損害。底盤上安裝防傾斜傳感器，當機體的傾斜度〉5°時，該傳感器即可通過蜂鳴器發出斷續的報警聲。幅度限制裝置能自動檢測臂架的伸出長度和仰角，根據預設的數據，將作業幅度限制在安全范圍內，當達到作業幅度時，自動停止臂架動作。
編輯本段技術特點
　　(1)新型的全液壓自行式底盤。研制的具有完全自主的自行式高空作業升降平臺車，采用了機電液一體化、可靠性設計和計算機輔助設計等技術，成功地研制了一種全液壓驅動、自行式底盤，突破了以往國內高空作業升降平臺車只能采用汽車或起重機底盤改裝設計的限制。 　　(2)帶載行駛、作業穩定性好。底盤結構突破了傳統的設計理論和方法，通過優化上車平臺總體布局與載荷分布，減少了重心偏移。采用獨特的大角度后仰式鉸點結構，合理設置多種配重模塊，有效地平衡了工作力矩。采用H型變截面復合箱梁剮性車架和高負荷實心橡膠輪胎，增加了底盤整體剛度，保證了整機行駛、作業過程的穩定性，實現了高空作業升降平臺車帶載行駛的功能。 　　(3)多功能、多用途的作業裝置。通過大臂前端托架，可以快速安裝舉升裝置或載人平臺，實現物料舉升、起重吊裝和載人高空作業等功能，同時為擴展作業裝置以及各種工作裝置的快速切換提供了接口。 　　(4)獨特的三維旋轉托舉裝置。設計的三維旋轉托舉裝置，既能夠自動保持被舉升物料的姿態，又可以實現舉升物料在空間內任意高度、任意位置和任意方向的調整要求，速度控制靈敏，微動性能好，滿足了大型洞庫內高空作業與通風管道安裝的要求。
