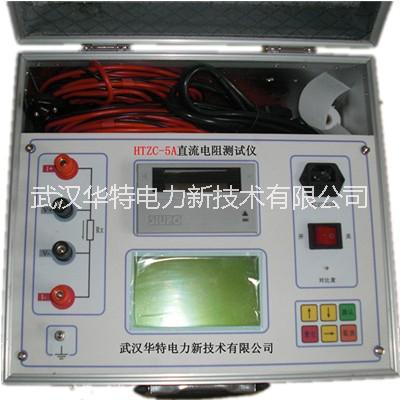

供應武漢直流電阻測試儀

一、        概述

它具有測量速度快，穩定性好精度高。儀器采用帶背光的240*128大的圖形LCD顯示器測量數據，數字顯示直觀，抗干擾性強，體積小重量輕等優點，是測量各種電阻，特別是大電感設備直流電阻的理想儀器。

二、結構特征和工作原理

本產品的電路工作原理框圖如圖1所示：

圖1中穩壓源是高精度低紋波電源，可提供5A的電流輸出。穩流源輸出的電流受其分擋切換控制電路的控制。當測量選擇不同擋位時，輸出不同的穩定電流。當恒流電流通過被測電阻時在被測電阻上產生穩定的電壓信號，該信號經計算機處理后由液晶顯示器直接顯示電阻值。當測量大電感的直流電阻時，測試結束后，電感上儲存一定的電荷，電感兩端接放電電路，使電感快速放電（約10秒鐘），當蜂鳴器響時，表示正在放電，停止響動，表示放電完成，放電結束后才能拆除測試接線 。

三、主要技術特性

1  分辨率：1μΩ

2  準確度：0.2%±2個字

3  液晶數字顯示4位

4  測量范圍

量程  2 Ω      充電電流 5A

量程  20Ω      充電電流1A

量程  200Ω     充電電流100m A

量程  2kΩ      充電電流 1mA

量程  20KΩ     充電電流 0.1mA

5  電源: AC220V

6  使用環境: 溫度-10℃～+40℃      RH≤85%
