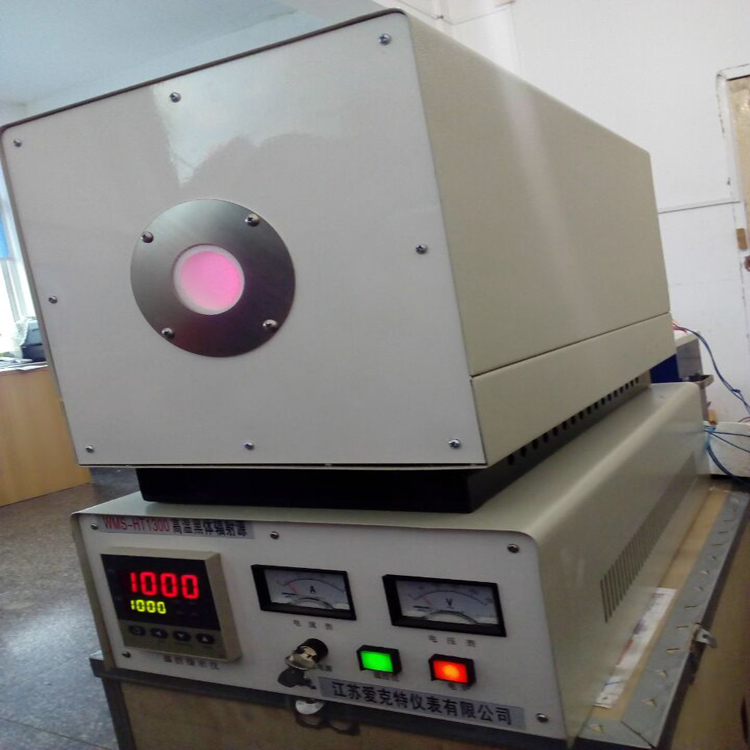

供應高溫黑體輻射源 高溫黑體爐廠家

一、概述
  WMS-HT1300型高溫黑體爐采用SKW精密控溫裝置控溫，WRP鉑銠10—鉑熱電偶（分度號S）作為控溫用溫度傳感器，同時選用二等標準鉑銠10—鉑熱電偶用以測量黑體腔的溫度，作為定標的標準。
           黑體腔采用直接加熱式。發熱元件（一端接線雙螺紋碳化硅管）本身就是黑體腔壁其內再置一具有圓錐內腔的碳化硅靶，這種直接加熱式，加大了腔體的有效直徑，增加了升降溫速度，提高了腔體的工作溫度。
           黑體爐直接接用220V市電，經硅閘管控制后加至加熱管，省去了笨重的電源變壓器。管外用超輕質絕緣材料保溫。因此整臺裝置結構緊湊，體積小重量輕，便于固定或移動使用。
二、用途
  高溫黑體爐作為非接觸式測溫儀表標定分度用的標準輻射源，可在300℃至1300℃范圍內任意設定黑體腔的溫度值，可適應不同測量需要。
三、主要技術指標及性能
1、輻射孔徑：φ50mm
2、溫度范圍：300℃~—1300℃
3、精度：0.1度
4、工作電源  220V  50HZ
5、恒溫功耗：不大于1kVA
6、升溫功耗：不大于3kVA
7、升溫時間：室溫至1300℃不大于2小時
8、測溫?zé)犭娕迹憾葮?biāo)準鉑銠10—鉑熱電偶（另購）
9、控溫?zé)犭娕迹汗I(yè)鉑銠10—鉑熱電偶（另購）
10、發熱體：一端固定雙螺紋硅碳管（因該加熱管易損故交貨時須用戶自提運輸）
11、黑體腔：φ50圓錐圓柱復合腔體錐頂角α=30°碳化硅質材料
12、外型尺寸  700×260×400（長×寬×高）
13、重約50㎏
四、結構
WMS-HT1300型高溫黑體爐包括兩大部份：爐體及控溫裝置。
爐體中心為加熱管，加熱管內置一“靶”，組成圓錐—圓柱復合腔體?！鞍小痹诩訜峁苤械奈恢脮?huì)影響黑體腔的黑度系數，其位置由“靶”的端面至黑面板的距離L來保證。L=270±10mm。

靶的后部開有兩孔，裝有兩根剛玉保護管，供插入熱電偶之用。其中一根為控溫?zé)犭娕?，另一根為測溫用標準熱電偶。加熱管外包有高鋁泡沫及高溫硅酸鋁纖維套，再將鐵質套筒固定于黑體爐外殼上，安裝時加熱管黑色無反光面板及泡沫管三者保持在同一軸線上。高鋁泡沫管耐壓強度較低，而螺紋硅碳管較脆，在裝拆時要小心保護。控溫裝置主要由AI人工智能調節器及可控硅執行器組成。
五、操作使用
1、檢查
設備開箱后，應檢查內部另部件和接線是否因長途運輸而松動。若發現有另部件或接線松動，應重新固緊。
2、安裝
本黑體爐可在實驗室、計量室或生產現場使用，使用時應水平安置于桌上。安置被校儀表時應與黑體爐靶心保持規定的距離，同時使被校儀表瞄準系統與黑體輻射腔必須處于同一軸線上。
3、接線
控溫?zé)犭娕冀釉跔t體尾端的接線板上，同時用補償導線（成套配供）引至控溫裝置的“信號”端。
碳化硅螺紋管兩極接在控溫裝置的“輸出”端。
