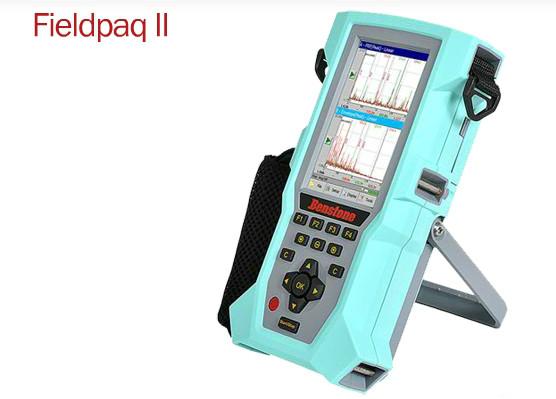

供應動平衡儀FieldpaqⅡ

現場測試分析：

       Fieldpaq Ⅱ提供2通道即時信號量測和測量軟件。

       為方便工程技術人員于現場使用，它小巧的設計，重量1.2kg，可拿在手上操作，工程塑料外殼，確保具有EMI防護功能和IP65的防護等級。 并配鋰電池，可連續使用12小時以上。 使用高亮度解析度彩色TFT顯示屏幕，方便現場的振動量測與判斷。

的技術：

       Fieldpaq Ⅱ使用微軟MS windows CE^TM  操作系統。 就如同使用PC上的windows操作系統。量測資料儲存于CF卡中，可通過USB接口，下載至 PC或與PC同步連線，截取Fieldpaq Ⅱ中的測試畫面，高解析度TFT顯示觸摸屏幕（65,536色）更 能很清楚地判斷每一頻道的變化，F(xiàn)ieldpaq Ⅱ使用德儀TI67X系列的DSP信號處理芯片，可作實時（real time）TFT分析，如可以12,800條的解析度即時分析頻寬達40KHz的 動態信號。

模組化應用軟件：

       Fieldpaq Ⅱ針對不同的使用者需求，提供模組化的應用軟件組合，如提供2或1通道頻譜分析 功能、線上動平衡功能、三頻道振動量測功能、軸承分析功能等供您選擇。

FFT頻譜分析：

       Fieldpaq Ⅱ強大的FFT程序可用相關通道來進行量測分析。例如模態測試中用的FRF,相關函數 和互功率譜；ODS量測或聲強測試。 FFT程序還可作瀑布圖量測，連續時間或轉速范圍內的頻譜分析。

計算階次跟蹤：

       計算階次跟蹤程序啟動或coast-down進程中計算階次的振幅和相位。 Fieldpaq Ⅱ的階次跟蹤算法是通過即時的數字重新抽樣來確定其數據精度。階次譜數據可用瀑布圖或感度圖來顯示。

在線轉子動平衡校正：

        Fieldpaq Ⅱ可在線平衡單面、雙面和overhung轉子，如馬達/風機/主軸等的不平衡。工程人 員可在機械上直接校正，免去送轉子到平衡工廠的麻煩。

        Fieldpaq操作簡單，以下是轉子平衡軟件中的多種功能：

            不平衡分量計算

             鉆孔深度計算

             ISO1940平衡等級計算

             不等半徑計算

             三平面動平衡（靜+偶不平衡）

             瀏覽振動歷史資料

             瀏覽平衡歷史資料

             校正動平衡報表輸出

             三種平衡類型

3通道基本路徑數據收集器：

      數據收集程序提供三軸向同時量測，提高工作效率。用解調譜分析可記錄軸承從開始損壞到 已經損壞的特征。當然，數據收集程序可用于溫度和其它工藝參數的量測。

倍頻分析：

      倍頻分析程序即時數字濾波可生成全倍頻、1/3倍頻或1/12倍頻譜。符合IEC 61260 & IEC 61672,倍頻分析程序適用于聲音或振動量測領域。

3通道振動量測：

      Fieldpaq Ⅱ的振動量測軟件提供高精度的振動總量量測，內置各種濾波范圍，可選濾波器做低 頻的微振量測，量測資料可顯示為趨勢圖、柱形圖或儲存到文件。 3通道即時量測，更的了解同一測點三向（X、Y、Z）同一時刻的振動狀況，方便工程人 員用更合理的方式對機械振動總量的監控，提高對機械狀態的認知層次。

軸承分析：

      Fieldpaq Ⅱ的軸承分析軟件，運用的’基于Hilbert小波變換算法’，可的分析軸承的 特征頻率，如保持器頻率（FTF），滾珠旋轉頻率（BSF），內環通過頻率（BPFI），外環 通過頻率（BPFO）等。 內置、NSK、NTN等上萬種軸承特征頻率資料的數據庫，方便工程技術人員使用。

原始數據記錄：

     原始時域數據記錄到內置CF卡。例如容量為IGB的文件中，包含頻寬為5KHz，2通道信 號大約2.9小時的連續量測數據。 Filedpaq Ⅱ運用Windows CE  操作系統，根據工程技術人員大量數據記錄的需要，可安裝大 容量CF卡。 記錄的原始時域數據可以用Filedpaq Ⅱ瀏覽或傳輸?shù)絇C上，用其它軟件分析。
