詳細信息（供應ck-2300DVR報警模塊、抓拍聯動模塊）

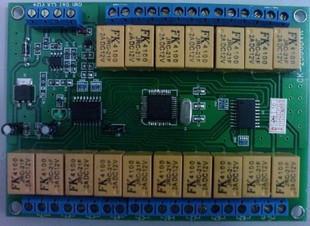

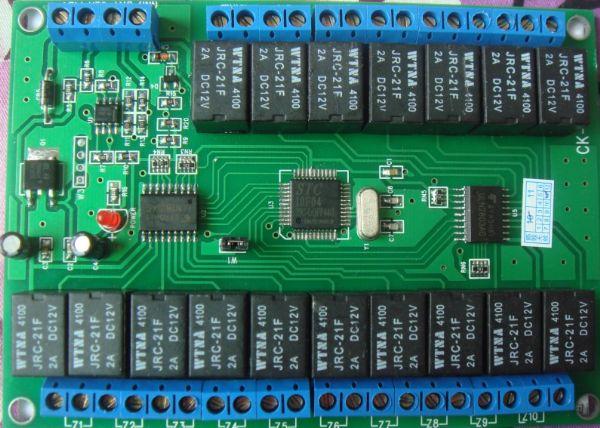

CK-2300DVR模塊是于c&k（ademco\honeywell）2300系列主機的聯動的模塊, 供C＆K-236TL／238C／2316T等報警主機使用，用于驅動燈光、攝像機、錄像機等。
此新版模塊增加了繼電器部分，這樣用戶在聯動外部、燈光等其他設備時，不需要再單獨購買繼電器，給用戶的安裝和使用帶來了極大的方便。由于模塊的外接電源完全獨立，與主板的供電沒有任何聯系，因此外接電源的電壓和極性是任意的。
警告：模塊對任一個已編程為（無LED顯示，無警聲輸出）的防區都會失去作用。
輸出端工作程序：

輸出	觸發	復位
1---16防區	當控制主機檢測到報警時	當報警記憶時
撤防（ARM）	當控制器撤防時	當控制器設防時

接線說明：
模塊的V+、CLK、DAT、GND分別接到主機的相應的端口（只有238主機需要CLK端子）。
①     V+對應接的是主機輸出的+12V。
②     CLK對應接的是主機輸出的時鐘線。
③     DATA對應接的是主機輸出的數據線。
④     GND對應的是主機的地線。
跳線柱W1說明：（出廠時跳線帽在1 2號位）
①     當跳線帽處在1和2號位置斷開時：
通電后十六個繼電器都處在常開的狀態，如果主機哪個防區報警，那么與之對應的繼電器就會處在常閉的狀態。（如8防區報警那么對應的第8個繼電器就閉合）
②     當跳線帽短接1和2號時：
通電后十六個繼電器都處在常閉的狀態，如果主機哪個防區報警，那么與之對應的繼電器就會處在常開的狀態。（如8防區報警那么對應的第8個繼電器就打開）
聯動說明：
假如：要聯動一個220V的電燈泡，需要220電源。以8防區為例，把電源的一根線和燈泡（+）的串聯在一起，把電源的另一根線接在模塊的Z8一個腳上。然后把燈泡（-）的一個腳接在Z8另一個腳上，這樣就可以聯動了。當8防區報警時電燈泡就會被點亮。
假如：要聯動發光二極管，需要購置一個12V直流的電源還有一個10K的電阻。以8防區為例，將電源的一根線和發光二極管的一個腳（+）串聯，將發光二極管的另一個腳（-）和10K的電阻串聯，然后把10K電阻另一個腳接在模塊的Z8一個腳上，將電源的另一個腳接在Z8另一個接線柱上。這樣就可以聯動了。當8防區報警時電燈泡就會被點亮
