供應濟寧MQ15-180/55氣動錨索張拉機具廠家

氣動錨索張拉機具
本款錨索張拉機具適合煤礦中15.24mm 17.8mm 18.9mm 21.6mm的錨索張拉施工，配氣動泵，防爆安全不起火花。
規格詳細解釋：
MQ15/120適用錨索15.24mm，張拉千斤頂為120KN(12噸）
MQ15/180適用錨索15.24mm，張拉千斤頂為180KN-200KN（20噸）
MQ18/180適用錨索17.8mm，張拉千斤頂為180KN-200KN（20噸）
MQ19/180適用錨索18.9mm，張拉千斤頂為180KN-200KN（20噸）
MQ22/300適用錨索21.6mm，張拉千斤頂為300KN(30噸）
錨索張拉機具是煤礦巷道錨索預應力張拉安裝的必備工具，確保錨索張緊達到預應力指標，是錨索安裝成功的重要指標，氣動錨索張拉機具特別適合煤礦井下有防爆要求的場合使用。
產品說明：

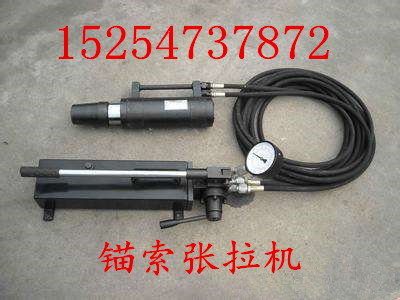

氣動錨索張拉機具由張拉千斤頂、QYB-55型氣動液壓泵以及高壓膠管等組成，構成一組煤礦巷道錨索預應力張拉安裝的必備工具。張拉千斤頂內置工具錨，不但實現自動錨固和自動退錨，而且保證了操作安全，提高了工作效率。
產品特點：氣動錨索張拉機具結構合理、性能可靠，操作簡單、使用安全，特別適合煤礦井下有防爆要求的場合使用。
主要參數：
參數/型號 MQ15-180/55 MQ18-180/55 MQ19-300/60 MQ22-300/60
額定張拉力 180KN 180KN 300KN 300KN
適用鋼絞線直徑 15.24mm 17.80mm 18.9 mm 21.6 mm
張拉行程 150mm 150mm 150 mm 150 mm
中心孔直徑 17.5mm 20.5mm 21 mm 24 mm
承壓面積 35.08cm2 35.08cm2 51.0 cm2 68.0 cm2
重量（含油） 17.5kg 17.5kg 25 kg 25 kg
氣源壓力(Mpa) 0．4～0．8 0．4～0．8 0．4～0．8 0．4～0．8
額定壓力 55 MPa 55 MPa 60 MPa 60 MPa
油箱容量 2．4L 2．4L 2．4L 2．4L






2、結構特征和工作原理


2.1 氣動雙速換向油泵


氣動雙速換向油泵主要由換向閥、壓力表、油缸筒、高壓吸油閥、高壓柱塞、


低壓溢流閥、低壓吸油閥、低壓柱塞、活塞、氣動換向閥、氣缸、進氣管等組成。在泵體內部設有進、排油閥、換向閥等。


雙速換向氣動油泵的特點是有雙柱塞組成。當油泵工作時，雙柱塞同時做功，快換排油。當壓力達到一定值時，大柱塞吸入的油通過低壓溢流閥回到儲油器，小柱塞繼續排油至額定壓力。這樣既提高了效率，又減少了工作阻力


2.2 錨索張拉千斤頂
錨索張拉千斤頂主要由支撐座、頂頭、松索器、卡索片、夾片體、活塞、內拉桿、缸筒、后端蓋、后壓蓋、快換接頭、油管等組成。
本產品采用張拉千斤頂(圖一)配以氣動雙速換向油泵，用快換接頭連接油管。適用于煤礦井下特殊的條件和環境。
使用時，將錨索穿入張拉千斤頂卡鎖片孔內，操作油泵，使張拉千斤頂活塞向前移動，錨索自動張緊，達到需要壓力時，扳動油泵的換向手柄，油泵換向，油缸退回到起始位置時，張拉千斤頂自動松開，一個工作循環結束。
3、技術特性
型號 MQ15-180/45
額定壓力（MPa） 45
額定張拉力（KN） 180
適應錨索鋼鉸線直徑 15.24—17.8
噪聲聲壓級dB（A） ＜95
噪聲泵站聲功率級dB（A） ＜112
重量 39
千斤頂：
張拉力滿量程準確度(%) ±3
行程 150
活塞面積（cm2） 40
重量 15
中心孔直徑 17-20
泵站：
供氣壓力（MPa） 0.40 0.50 0.63
頻率（次/min） ＞95 ＞105 ＞130
耗氣量（m3/min） ＜0.6 ＜0.8 ＜1.0
排量（ml/次） 28 27 23
工作壓力 ＞40 ＞50 ＞60
結構型式 氣動驅動柱塞式
供油方式 雙速平面換向
額定儲油（L） 1.8
重量 24






礦用液壓工具機械設備： （1）錨索張拉機具，錨索切斷器，錨索退錨器，錨具，張拉千斤頂，退錨千斤頂，高壓膠管，各種高壓接頭，快速接頭等，配件齊全。 （2）錨桿拉力計，錨桿拉拔儀，錨索測力計，液壓枕，LDZ錨桿拉力儀，錨桿切斷器，錨桿扭力扳手等錨桿類安全安裝設備及配件。 （3）環鏈液壓剪，螺母破切器
