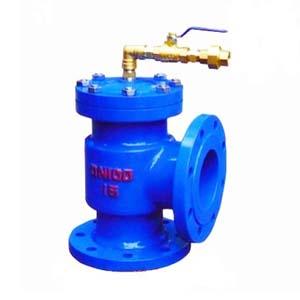

供應液壓水位控制閥

上海市液壓水位控制閥廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 13817852078 郵箱： 13817852078@139.com

傳真： 021-51861699 地址： 上海市上海市

在線詢盤聯系廠家：13817852078 021-51877589

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應液壓水位控制閥）

H142X液壓水位控制閥適用于工礦企業、民用建筑中各種水箱(池)、水塔的自動供水系統。并可用作常壓鍋爐循環供水控制閥。

一、工作原理 當水池或水塔內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內活塞托起，密封而打開，閥門即開啟供水，當水位上升到控制閥時，浮球閥關閉，活塞下移將密封面封閉，閥門即停止供水。 二、技術參數 使用介質：浩凈水
使用壓力：Hl42x 4T A、Hl42x一4一A：0 05MPa～0 4MPa
H142X 10—A：O 05MPa～1MPa
介質溫度：≤60℃

三、性能特點

1．運用液壓原理控制，結構新穎合理。
2．工作平穩可靠。在規定的使用壓力范圍內可保證無水錘沖擊。
3．重量輕，體積小。
4安裝維修方便。

四、結構示意圖 1閥蓋；2螺栓：3 0型密封圈；4閥體；5．螺母；
6壓蓋；7密封圈；8壓蓋2：9活塞桿；l0閥瓣
11．密封墊；12導向壓蓋；13螺母

五、安裝形式及注意事項 將H142X液壓水位控制閥垂直固定在進水管上，然后將控制管、截止閥和浮球閥連接旋緊在該閥上即可。該閥進水管和出水管連接法蘭Hl42x一4T—A為0 6MPa標準法蘭；Hl42x 10—A為IMPa標準法蘭。進水管直徑應大于或等于閥門公稱通徑，出水口應低于浮球閥。浮球閥安裝應距離水管一米以上；為防止虹吸倒流，水箱內出口管出水口應略高于控制水位。為防止噪聲及水位波動，出水口應設置消能筒。使用時，截止閥應全開，如同一水池安裝二只以上閥則應保持同一水平面。因主閥關閉要滯后浮球閥關l才j約30～50秒，故水箱要有足夠的空余容積，以防溢水。為防止雜質、砂粒進入閥內引起工作失靈，閥前應裝過濾器。
如安裝在地下室水池，則應在地下泵房安裝報警裝置。
本產品只提供液壓閥和浮球閥，其余設備均由用戶另購或自制。

六、結構和安裝尺寸

型號
規格
(DN)
G
(in)
小
(mm)
A
(mm)
B
(mm)
H
(mm)
n-d
(mm)
重量
(kg)
閥體材料

H142X-4T-A
80
t／2
150
115
120
255
4 19
16
鑄銅

100
1／2
170
132
150
294
24

150
3／4
225
140
200
370
8 19
50

H142X-4-A
200
3／4
280
190
210
455
82
鑄鐵

250
3／4
335
220
240
525
12 19
144

80
1／2
160
145
145
328
8 19
20

100
1／2
180
160
160
357
29

150
3／4
240
180
200
4i5
8—23
60

H142X-10-A
200
1
295
215
230
482
8—23
95
鑄鐵

250
1
350
245
260
555
12—23
160

300
1 1／4
400
260
290
620
12 23
2lO

350
1 1／4
460
3lO
3lO
715
16 23
280

400
1 1／4
515
370
370
845
16 28
