產品詳情

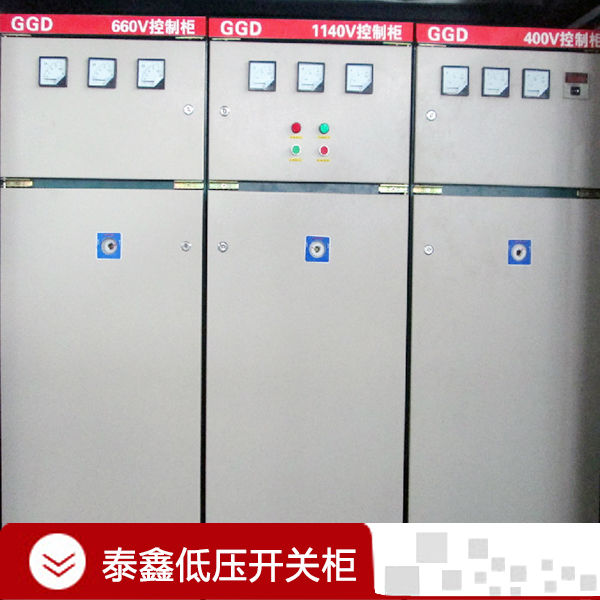

供應GGD交流低壓開關柜，定制各種低壓開關柜供應GGD交流低壓開關柜，定制各種低壓開關柜
【廠家定制】GGD交流低壓開關柜:13721862646
GGD柜產品說明
GGD型固定式低壓配電屏適用于發電廠、變電所、工礦企業等電力用戶，交流50Hz、額定工作電壓380V、額定工作電流至3150A的配電系統中作為動力、照明及配電設備的電能轉換、分配與控制之用。 本配電屏符合IE39《低壓成套開關設備和控制設備》、GB7251《低壓成套開關設備》等標準。
形式結構
GGD型固定式低壓配電屏采用通用柜的形式，基本框架為拼裝式結合局部焊接，框架同柜內結構件采用螺絲釘緊固連接，加上門和封板組成一臺完整的配電柜。
框架和零部件外形尺寸即開孔分別按E＝20mm和E=100mm模數變化，零部件通用性強適用性好框架與所有結構件均以螺絲釘緊固連接減少了焊接變形和應力，使整個框架挺直，增強了機械強度。
主母線排列在柜的上部后方，采用的EMJ型母線夾為積木式結構，用高阻燃PP0合金材料鑄成型，機械強度和絕緣強度高，能承受有效值50KA、峰值105KA的動、熱穩定的沖擊力，長期允許溫度可達120℃。低母線的位置適當移高，便于電纜進、出線。
1000mm和1200mm寬的柜，正面采用不對稱（800mm＋200mm）、（800mm＋400mm）的雙門結構；600mm和800mm寬的柜采用整門結構。柜體后面采用對稱式雙門結構。
柜門采用鍍鋅轉軸式鉸鏈與結構相連。門的折邊出均加有橡膠嵌條，關門時與柜體之間的嵌條有一定的壓縮行程，以防門邊與柜體直接碰撞，并提高了門的防護等級。
裝有電器元件的儀表門用多股軟銅線與構架相連。柜內的安裝件與構架間用螺栓連接。
柜體前后、頂面及兩端的防護等級達到IP30級，也可根據用戶要求在IP20～IP40級之間選擇。
為加強通風和散熱，在柜體的下部、后上部和頂部均有通風、散熱裝置，使柜體在運行中形成自然通風道，有較好的散熱性能。散熱裝置內有防護板，以保證柜體的防護等級。
柜體的頂蓋可在需要時拆除，以便于現場主母線的裝配和調試。柜頂?shù)乃慕茄b有起吊環。
柜體的被復蓋層采用聚酯桔型之漆噴涂，眩光，附著力強.柜內的安裝件均鍍鋅、鈍化處理。
河南GGD交流低壓開關柜廠家直銷專線：
GGD柜產品說明
GGD型固定式低壓配電屏適用于發電廠、變電所、工礦企業等電力用戶，交流50Hz、額定工作電壓380V、額定工作電流至3150A的配電系統中作為動力、照明及配電設備的電能轉換、分配與控制之用。 本配電屏符合IE39《低壓成套開關設備和控制設備》、GB7251《低壓成套開關設備》等標準。
形式結構
GGD型固定式低壓配電屏采用通用柜的形式，基本框架為拼裝式結合局部焊接，框架同柜內結構件采用螺絲釘緊固連接，加上門和封板組成一臺完整的配電柜。
框架和零部件外形尺寸即開孔分別按E＝20mm和E=100mm模數變化，零部件通用性強適用性好框架與所有結構件均以螺絲釘緊固連接減少了焊接變形和應力，使整個框架挺直，增強了機械強度。
主母線排列在柜的上部后方，采用的EMJ型母線夾為積木式結構，用高阻燃PP0合金材料鑄成型，機械強度和絕緣強度高，能承受有效值50KA、峰值105KA的動、熱穩定的沖擊力，長期允許溫度可達120℃。低母線的位置適當移高，便于電纜進、出線。
1000mm和1200mm寬的柜，正面采用不對稱（800mm＋200mm）、（800mm＋400mm）的雙門結構；600mm和800mm寬的柜采用整門結構。柜體后面采用對稱式雙門結構。
柜門采用鍍鋅轉軸式鉸鏈與結構相連。門的折邊出均加有橡膠嵌條，關門時與柜體之間的嵌條有一定的壓縮行程，以防門邊與柜體直接碰撞，并提高了門的防護等級。
裝有電器元件的儀表門用多股軟銅線與構架相連。柜內的安裝件與構架間用螺栓連接。
柜體前后、頂面及兩端的防護等級達到IP30級，也可根據用戶要求在IP20～IP40級之間選擇。
為加強通風和散熱，在柜體的下部、后上部和頂部均有通風、散熱裝置，使柜體在運行中形成自然通風道，有較好的散熱性能。散熱裝置內有防護板，以保證柜體的防護等級。
柜體的頂蓋可在需要時拆除，以便于現場主母線的裝配和調試。柜頂?shù)乃慕茄b有起吊環。
柜體的被復蓋層采用聚酯桔型之漆噴涂，眩光，附著力強.柜內的安裝件均鍍鋅、鈍化處理。
河南GGD交流低壓開關柜廠家直銷專線：
