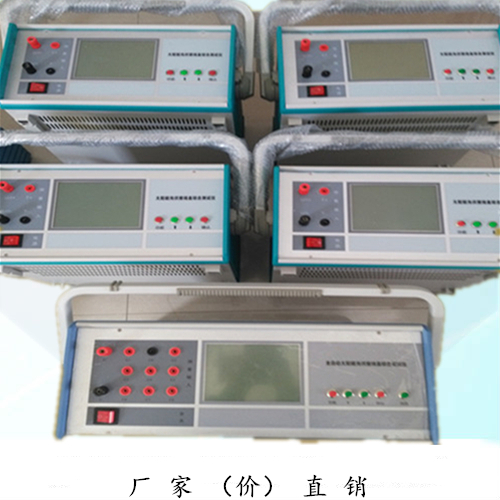

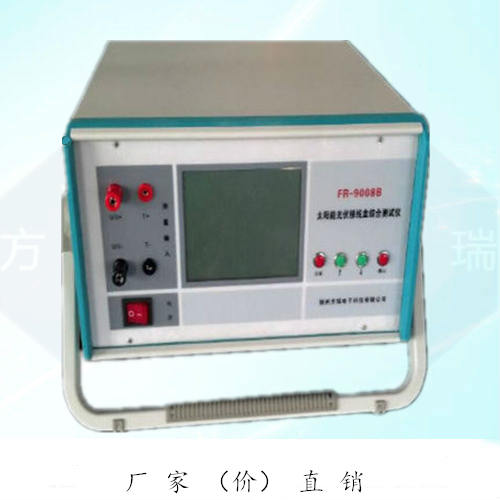

FR-9008B 太陽能光伏接線盒測試儀特點

一、概述：

FR-9008B太陽能光伏接線盒綜合測試儀，是新一款太陽能光伏接線盒檢測的專業測試儀器，可以同時測試接線盒的壓降、漏電流、以及導通直流電阻等參數，能滿足20-300W接線盒（1個至6個二極管）的測試所需的要求，廣泛應用在接線盒生產廠家和光伏組件生產廠家對接線盒電氣性能參數的測試，以提高接線盒產品出廠的合格率和產品的質量。

FR-9008B太陽能接線盒測試儀是新一代的智能型自動多功能測試儀，相比較其他測試儀，它具有如下優點：

1：使用單片機控制，智能測試。

2：采用高速A/D轉換器，測試轉換在1ms內完成，從而達到快速測試。

3：采用線性電源，電壓，電流穩定時間都在1ms內，而采用開關電源的測試儀都在200ms以上。

4：高速測試，因而測試數據更加準確反應被測試制品真實性能，避免了長時間加載導致的漂移。

5：多功能，本機為半自動測試儀，后續型號可以實現模擬全自動及全自動測試。

二、功能與特點：

1、二極管的伏安特性，即導通壓降值

2、二極管反向漏電流；

3、 通流溫升試驗，是通過一定工作電流和一定的時間，反復檢測常溫下和高溫下二極管的導通壓降和反向漏電流；

4、 導通直流電阻測試，可以通過測試導線的電阻值判斷接線盒引線是否短芯、是否鉚壓可靠等；

5、 可以設置漏電流和導通壓降閾值（極限值）.

三、技術指標：

1、 電流設定 0-30A（可根據二極管的數量來設定）

2、 電壓設定 10V-250V任意值可調；

3、 漏電流測量范圍 0-100mA 精度0.1%；

4、 導通壓降測量范圍 0-10V精度0.1%；

5、導通電阻測量范圍 0-200mΩ 精度0.1%；

6、 有效數字 4位；

7、二極管反接或損壞有蜂鳴報警、燈光報警和中文提示。

9、 工作電源: 50Hz 220V±10%/500
