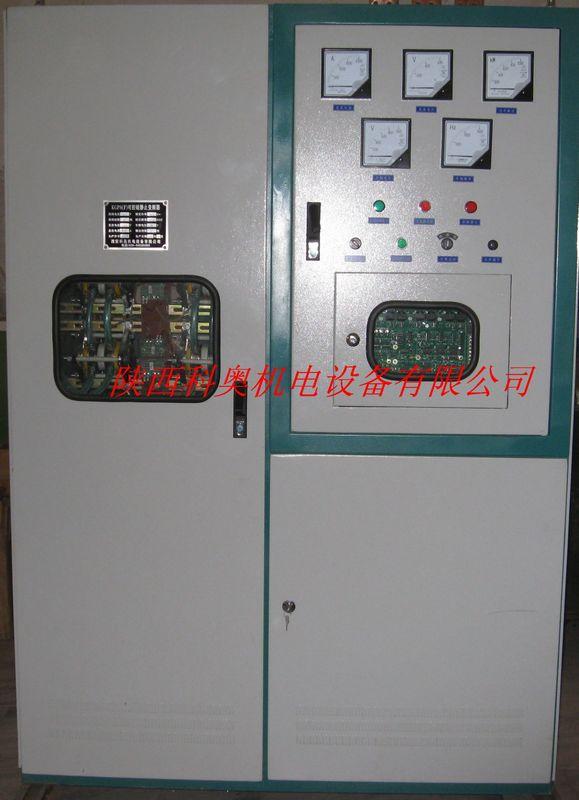

供應750KW中頻電源
西安市中頻電源廠家
價格： 電議
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 18220188691 郵箱： sxkajdsb@163.com
傳真： 029-84530358 地址： 陜西 西安市
我想要了解：
請輸入您要咨詢的問題：
您的聯系方式：
郵箱：
手機：
詳細信息（供應750KW中頻電源）
恒功率中頻電源使用說明書
一. 概述
1． KGPS系列晶閘管恒功率恒功率中頻電源是我廠開發研制的第六代數字化恒功率中頻電源,與其它類型的恒功率中頻電源相比較，其優點主要表現在以下幾個方面：
2． 由于控制電路采用數字化結構，具有相序自適應功能，可自動實現與電網的同步，使得電源的三相交流輸入可不區分相序。結構簡單，控制電路的外圍器件及連線大大減少，整個系統的可靠性也有較大提高。
3． 逆變電路采用掃頻式零壓啟動方式，并設有自動重復啟動電路，只要負載的品質因數Q≥2.5，啟動成功率便可達到，無需任何附加的啟動電路。信號取樣只需中頻電壓信號，省去了中頻電流互感器，因此，電源與負載回路的連接無需區分極性。
4． 電源具有完善的保護功能，主電路與控制電路的合閘、分閘次序以及使用人員的誤操作等，均不會對系統產生任何不良影響。具體功能有：缺相(OP)、過電壓(OV)、過電流(OC)、水壓低(WPL)、控制電源欠壓(LV)等。
二．使用條件
1． 海拔不超過2000米 。
2． 環境溫度-5℃ ～+35℃ 。
3． 相對濕度不超過90%（25℃ 時）。
4． 沒有導電和易燃、易爆塵埃，沒有腐蝕金屬和損壞絕緣氣體的場合。
5． 無劇烈振動和沖擊的室內。
6． 電網電壓波動不大于±10%。
三．技術參數
四．系統原理圖
參見附圖
五．外形尺寸(供參考)
1.功率小于等于50KW
450（寬）×800（厚）×1200（高）
2.功率大于,等于100KW
1400（寬）×815（厚）×1970（高）
六．原理及調試步驟
1.控制電路原理
整個控制電路除逆變末級觸發單元外，做成一塊印刷電路板結構。功能上包括電源、整流觸發、調節器、逆變、啟動演算等，除調節器為模擬運算電路外，其余均為數字電路。
組成該控制板的核心集成電路為IC6，型號為ASIC-330，它是一塊經編程處理的數字集成電路，有3路時鐘輸入口，31路輸入/輸出口，內部功能包括整流移相觸發、相序自適應、逆變觸發、逆變引前角鎖定、逆變重復起動、過流保護、過壓保護、缺相保護、水壓低保護、控制板欠壓保護，另外還有三個0.2秒鐘的定時器。
1.1 整流觸發工作原理
這部分電路包括三相同步、相序自適應、壓控時鐘、數字觸發、末級驅動等電路。三相同步信號直接由晶閘管的門極引線K4、K6、K2從主回路的三相進線上取得，由R3、C1、R7、C2、、C3進行濾波及移相，再經6只光電耦合器進行電位隔離，獲得6個相位互差60度、占空比略小于50%的矩形波同步信號（低電平有效），輸入到IC6的5P～10P。
在IC6的內部有相序自適應電路，確保了恒功率中頻電源的三相交流輸入可以不分相序。
數字觸發的特征是用計（時鐘脈沖）數的辦法來實現移相，6路移相觸發脈沖均由IC6產生。IC2C 、IC2D及其周圍電路組成定輸出脈寬電路。6路移相觸發脈沖經IC5晶體管陣列放大后，驅動脈沖變壓器輸出。值得一提的是，脈沖變壓器采用的是反激工作方式。
1.2 調節器工作原理
調節器部分共設有四個調節器：中頻電壓調節器、電流調節器、阻抗調節器、逆變角調節器。
其中電壓調節器（IC3B）、電流調節器（IC3D），組成常規的電流、電壓雙閉環系統，在啟動和運行的整個階段，電流環始終參與工作，而電壓環僅工作于運行階段；另一阻抗調節器（IC3A ），從輸入上看，它與電流調節器的輸入完全是并聯的關系，區別僅在于阻抗調節器的負輸入較電流調節器的略大，再者就是電流調節器的輸出控制的是整流橋的輸出直流電壓，而阻抗調節器的輸出控制的是中頻電壓與直流電壓的比例關系，即逆變功率因數角。
調節器電路的工作過程可以分為兩種情況：一種是在直流電壓沒有達到值的時候，由于阻抗調節器的負輸入略大，阻抗調節器便工作于限幅狀態，對應的為最小逆變θ角，此時可以認為阻抗調節器不起作用，系統完全是一個標準的電壓、電流雙閉環系統；另一種情況是直流電壓已經達到值，電流調節器開始限幅，不再起作用，電壓調節器的輸出增加，而反饋電流卻不變化，對阻抗調節器來說，當反饋電流信號比給定電流略小時，阻抗調節器便退出限幅，開始工作，調節逆變角調節器的θ角給定值，使輸出的中頻電壓增加，直流電流也隨之增加，達到新的平衡。此時，就只有電壓調節器與阻抗調節器工作。若負載等效電阻RH繼續增大。逆變θ角亦相應增大θ直至逆變θ角。
逆變角調節器（IC4C ）用于使逆變橋能在某一θ角下穩定的工作。
中頻電壓互感器過來的中頻電壓信號由CON2-1和CON2-2輸入后，分別兩路，一路送到逆變部分，另一路經D7-D10整流后，又分為三路，一路送到電壓調節器；另一路送到過電壓保護；一路用于電壓閉環自動投入。
電壓PI調節器由IC3B組成，其輸出信號由DW1及Q1進行鉗位限幅。IC4B和IC5C 組成電壓閉環自動投入電路。由IC3D構成電流PI調節器，然后由IC4A 隔離，控制觸發電路的壓控時鐘。
由主回路交流互感器取得的電流信號，先在外部轉換成電壓信號，從CON2-3、CON2-4、CON-5輸入，經二極管D11～D16整流后，再分為三路。一路作為過流保護信號。另一路作為電流調節器的反饋信號，還有一路作為阻抗調節器的反饋信號。
IC3A 構成阻抗調節器，它與電流調節器是并列的關系，用于控制逆變橋的引前角。其作用可間接地使恒功率中頻電源達到恒功率輸出，或者可提高整流橋的運行功率因數。微動開關DIP-2可關掉此調節器。
IC4C 構成逆變角調節器，然后由IC4D反相輸出。
1.3 逆變部分工作原理
本電路逆變觸發部分,采用的是掃頻式零壓軟起動，只需取一路中頻電壓反饋信號，無需槽路中頻電容器上的電流信號，其本質上相當于它激轉自激電路，屬于平均值反饋電路。由于主回路上無需附加任何起動電路，不需要預充磁或預充電的起動過程，因此，主回路得以簡化，調試過程簡單。
起動過程大致是這樣的，在逆變電路起動前，先以一個高于槽路諧振頻率的它激信號去觸發逆變晶閘管，當電路檢測到主回路開始有直流電流時，便控制它激信號的頻率從高向低掃描，同時繼續加大主回路的直流電流，當它激信號頻率下降到接近槽路諧振頻率時，中頻電壓便建立起來，并反饋到自動調頻電路。自動調頻電路一旦投入工作，便停止它激信號的頻率往低掃描動作，轉由自動調頻電路控制逆變引前角。使設備進入穩態運行。
若一次起動不成功，即自動調頻電路沒有抓住中頻電壓反饋信號，此時，它激信號便會一直掃描到頻率，重復起動電路一旦檢測到它激信號進入到頻段，便進行一次再起動，把它激信號再推到頻率，重新掃描一次，直至起動成功。重復起動的周期約為0.5秒鐘。
由CON2-1和CON2-2輸入的中頻電壓信號，經IC1AD轉換成方波信號，輸入到IC6的30腳。由IC6的15P、16P輸出的逆變觸發信號，經IC7A 隔離放大后，驅動逆變觸發MOS晶體管Q5、Q6。IC6B構成逆變壓控時鐘，輸入到IC6的33腳CLOK2；同時又進行頻壓轉換后用于驅動頻率表。W6微調電位器用于設定壓控時鐘的頻率（即逆變它激信號的頻率），W5微調電位器用于整定外接頻率表的讀數。
另外，當發生過電壓保護時，IC6內部的過電壓保護振蕩器起振，輸出2倍于逆變頻率的觸發脈沖，使逆變橋的4只晶體管均導通。
Q1為起動失敗檢測器，其輸出控制IC6內部重復起動電路。
1.4 起動演算工作原理
過電流保護信號經Q3倒相后，送到IC6的20P，封鎖整流觸發脈沖；驅動“O.C”LED指示燈亮并驅動報警繼電器。過電流觸發器動后，只有通過復位信號或通過關機后在開機進行“上電復位”，方可再次運行。通過W1微調電位器可整定過流電平。
當三項交流輸入缺相時，本控制板均能對電源實現保護和指示。其原理是：由4#、6#、2#晶閘管的陰極（K）分別取A、B、C三相電壓信號（通過門極引線），經過光電耦器的隔離送到IC6進行檢測和判別，一旦出現“缺相”故障時，除了封鎖整流觸發脈沖外，還驅動“O.P”LED指示燈以及報警繼電器.
為了使控制電路能夠更可靠準確的運行,控制電路上還設置了啟動定時器和控制電源欠壓檢測保護。在開機的瞬間，控制電路的工作是不穩定的，設置一個3秒鐘左右的定時器，待定時后，才容許輸出觸發脈沖。這部分電路由IC5A 等元件構成。若由于某種原因造成控制板上直流供電電壓過低，穩壓器不能穩壓，亦會使控制出錯。設置一個欠壓檢測電路（由IC1B等組成），當VCC電壓低于12.5V時便封鎖整流觸發脈沖,防止不正確的觸發,同時點亮“L、V”LED指示燈和驅動報警繼電器。
自動重復起動電路在IC6內部。微動開關DIP-1用于關閉自動重復起動電路。
IC2C 組成中頻過電壓檢測，輸入到IC6的29P，封鎖整流觸發脈沖；驅動“0.V” LED指示燈亮并驅動報警繼電器;同時使過電壓保護振蕩器起振。過電壓保護動作后，也向過電流保護一樣，只有通過復位信號或通過關機后在開機進行“上電復位”，方可再次運行。調節W1微調電位器可整定過壓電平。
IC5D及周圍電路組成水壓過低延時保護電路，延時時間約4秒。輸入到IC6的27P，封鎖整流觸發脈沖；驅動“W、P、L”LED指示燈亮并驅動報警繼電器。當水壓正常后，電路會自動恢復正常工作。
復位開關信號由CON2-6、CON2-7輸入，閉合狀態為復位/暫停。
IC1A 組成周期為25mS的固定時鐘，輸入到IC6的35P，作為起動演算電路的公用時鐘信號CLOK1。
2 調試
2.1 調試需準備的工具
一臺20M 示波器,若示波器的電源線是三芯插頭時,注意”地線”千萬不能接, 示波器外殼對地需絕緣,僅使用一蹤探頭,示波器的X軸、Y軸均需校準，探頭需在測試信號下補償好。
若無高壓示波器探頭，應用電阻做一個分壓器，以適應600V電壓的測量。
一個 ≤ 500Ω、 ≥ 500W的電阻性負載。
2.2 整流部分的調試
2.2.1 整流橋的整定
為了調試的安全,調試前,應該使逆變橋不工作。例如：把平波電抗器的一端斷開。再在整流橋直流口接入一個≤ 500Ω、 ≥ 500W的電阻性負載。電路板上的如果微調電位器W2順時針旋至靈敏端，（調試過程發生短路時，可以提供過流保護）。主控板上的DIP-1開關撥在ON位置；用示波器做好測量整流橋輸出直流電壓波形的準備；把面板上的“給定”電位器逆時針旋至最小。
送上三相供電（可以不分相序），檢查是否有缺相報警指示，若有，可以檢查進線快速熔斷器是否損壞。
把面板上的“給定”電位器順時針旋大，直流電壓波形應該幾乎全放開（a≈0°）6個波頭都全在，若恒功率中頻電源為380V輸入，此時的直流電壓表應指示在530V左右。再把面板上的“給定”電位器逆時針旋至最小，調節控制板上的W7微調電位器，使直流電壓波形剛好全關閉，此時的a角約為120度。輸出直流波形在整個移相范圍內應該是連續平滑的。
若在調試中，發現出不來6個整流波頭，則應檢查6只整流晶閘管的序號是否接對，晶閘管的門極線是否接反和短路。
在此過程中也檢查了面板上的“給定”電位器是否接反，接反了則會出現直流電壓幾乎為，只有把“給定”電位器順時針旋到頭時，直流電壓才會減小的現象。
2.2.2 額定輸出電流(W2)的整定
在停電狀態下,把逆變橋接入,使逆變觸發脈沖投入,去掉整流橋口的電阻性負載。把電路板上的VF微調電位器W1順時針旋至靈敏端,(調試過程發生逆變過壓時，可以提供過壓保護)。主控板上的DIP-1開關撥在ON位置，面板上的“給定”電位器逆時針旋至最小。
上電數秒鐘后，把面板上的“給定”電位器順時針慢慢地旋大，這時逆變橋會出現兩種工作狀態，一種是逆變橋起振，另一種是逆變橋直通。此時需要的是逆變橋直通，若逆變橋?yàn)槠鹫駹顟B(tài)，可在停電的狀態下，調節中頻電壓互感器的相位，即把中頻電壓互感器20V繞組的輸出線對調一下，就不會起振了。在緩慢旋大面板上“給定”電位器的操作中，應密切注意電流表的反應，若電流表的指示迅速增大，則應迅速把“給定”電位器逆時針旋下來，此時表明電流取樣電路有問題，系統處于電流開環狀態，應檢查電流互感器是否接對，特別是5A /0.1A 電流互感器的原、付邊是否接反，0.1A 繞組上的200Ω電阻是否接上。正常的表現是隨著“給定”電位器的緩慢加大，電流表的指示也跟著增大，當停止旋轉“給定”電位器時，電流表的指示能穩定的停在某一刻度上。
當出現直通現象時，繼續把面板上的“給定”電位器順時針旋大，使直流電流表指示到額定電流的20%左右，用示波器觀察主控板上D21的正極波形，即電流取樣波形，（示波器探頭的地線夾在主控板的COM跳線上），正常的電流取樣波形，應該是6個負極性波頭的高低一致，若波頭相差太大，說明電流互感器的同名端沒有接對，必須改對，否則會影響電流調節器的正常工作。
繼續把面板上的“給定”電位器順時針旋到頭，電流表的指示應接近額定值，逆時針調節主控制板上的W2電流反饋微調電位器，使直流電流表指示到額定輸出電流，完成了額定電流的整定。
這樣整流橋的調試就基本完成，可以進行逆變橋的調試。
需要指出的是，當平波電抗器的直流電阻較小時，在直通狀態下作額定電流的整定，會出現直流電流振蕩的現象，可在直流回路里串一點電阻加以解決。另外，水冷裝置在作此項調試時，必須通水冷卻。
當調試場地的電源供不出裝置的額定電流時，額定電流的整定，可放在現場滿負荷運行時進行。但是，應先在小電流的狀態下，判定一下電流取樣回路的工作是否正常。
2．3 逆變部分的調試
2.3.1 校準頻率表（W5）
主控板上的DIP開關均撥在OFF位置，面板上的“給定”電位器逆時針旋至最小。把示波器接在Q5或Q6的管殼上，測逆變觸發脈沖的它激頻率（它激頻率可以通過W6來調節），調節W5微調電位器，使頻率表的讀數與示波器測得的相一致。
若恒功率中頻電源用的中頻頻率表，則可免去此步調試。但還是推薦使用直流毫安表頭改制的頻率表，這一方面是可以測得它激頻率，另一方面是價格便宜。
2.3.3 起振逆變器（W6）
首先檢查逆變晶閘管的門極線連接是否正確，逆變末級上的LED亮度是否正常，不亮則說明逆變末級的E和C接線端子接反了；再把主控板上的CON3-5對外的連線解掉，看熄滅的LED逆變末級是否處在逆變橋的對角線位置。
把主控板上的DIP開關均撥在OFF位置，把面板上的“給定”電位器逆時針旋到底，調節控制板上的W6微調電位器，使它激頻率高于槽路諧振頻率的1.2倍，W3、W4微調電位器旋在中間位置.把面板上的“給定”電位器順時針稍微旋大，這時它激頻率開始從高往底掃描（從頻率表中可以看出），逆變橋進入工作狀態，開始起振。若不起振，表現為它激信號反復作掃頻動作，可調節中頻電壓互感器的相位，即把中頻電壓互感器20V繞組的輸出線對調一下。
若把中頻電壓互感器20V繞組的輸出線對調后，仍然起動不起來，此時應確認一下槽路的諧振頻率是否正確，可以用電容/電感表測量一下電熱電容器的電容量及感應器的電感量，計算出槽路的諧振頻率，當槽路的諧振頻率處在它激頻率的0.6～0.9的范圍內時，起動應該是很容易的。再著就是檢查一下逆變晶閘管是否有損壞的。
2.3.3 整定逆變引前角（W3、W4）
逆變起振后，可做整定逆變引前角的工作，把DIP開關均打在關位置，用示波器觀察電壓互感器100V繞組的波形，調節主控板上W3微調電位器，使逆變換相引前角在22°左右，此時中頻輸出電壓與直流電壓的比為1.2左右（若換相重疊角較大，可適當增大此比例值），此步整定的是最小逆變引前角，一般希望它僅可能的小，當然，過小的逆變換相引前角會使逆變換相失敗表現為中頻電壓生高時，會出現重復起動。
再把DIP-2開關打在ON位置，調節主控板上W4微調電位器，整定逆變換相引前角。根據不同的中頻輸出電壓的要求，逆變換相引前角亦不同，如中頻裝置的三相輸入電壓為380V，額定中頻輸出電壓為750V時，則要求逆變換相引前角在42°左右，此時，中頻輸出電壓與直流電壓的比為1.5。一般希望它僅可能的大些，這在系統輸入電壓偏低時，仍可保證中頻輸出電壓到額定值。當系統輸入電壓偏高時，由于有電壓調節器的作用，中頻輸出仍然不會出現過電壓。
此項調試工作可在較低的中頻輸出電壓下進行。注意，必須先調1.2倍關系，再調1.5倍關系，否則順序反了，會出現互相牽扯的問題。有時由于電壓表不準，給調試帶來錯誤的結論，所以應以示波器測得的引前角為準。
調試中若出現逆變引前角過大的現象，在排除了槽路諧振頻率過低的原因后，應檢查逆變晶閘管是否都工作了，當只有三只晶閘管工作時，就會出現逆變引前角過大的現象。
2.3.4 額定輸出電壓的整定（W1）
在輕負荷的情況下整定額定輸出電壓，把主控板上的DIP開關均撥在OFF位置，W1微調電位器均順時針旋至。把面板上的“給定”電位器順時針旋大，逆變橋工作。繼續把面板上的“給定”電位器順時針旋至，此時輸出的中頻電壓接近額定值，逆時針調節W1微調電位器，使輸出的中頻電壓達到額定值。
在這項調試中，可見到阻抗調節器起作用的現象，即直流電壓不再上升，而中頻輸出電壓卻還能繼續隨“給定”電位器的旋大而上升。
在整定額定輸出電壓時，應在直流電流低于額定電流的條件下進行，否則會由于電流調節器的作用，使中頻輸出電壓調不上去。
至此，6只微調電位器全部調完，調試告結束。
3 問題
3.1 過壓保護
控制電路上已經把過壓保護電平固定在額定輸出電壓的1.2倍上，當進行額定電壓整定時，過壓保護就自動整定好了。若覺得1.2倍不合適，可改變控制板上的R28電阻值，增大R28，過壓保護電平增高；反之減小。
3.2 過流保護
控制電路上已經把過流保護電平固定在額定直流電流的1.5倍，當進行額定電流的整定時，過流保護就自動整定好了。若覺得1.5倍不合適，可改變控制板上的R27電阻值，增大R27，過流保護電平增高；反之減小。
3.3 額定電流整定
當2.2.2 步驟沒有進行話，可在系統運行于重負荷下，逆時針調節控制板上的W2電流反饋微調電位器，使直流電流表達到額定值。這與一般的恒功率中頻電源的電流整定是一樣的。
3.4 它激頻率
一定要使它激頻率高于槽路可能的諧振頻率，否則，系統由于它激頻率的“拽著”而不能正常運行。它激頻率高于槽路可能的諧振頻率1.2倍是合適的。
3.5 恒功率輸出
對熔煉負載來說，恒功率輸出是很重要的，要想使恒功率區的范圍大，就要使逆變引前角從最小變到的范圍僅可能的大，同時負載阻抗的匹配也很重要。即使不是熔煉負荷，這樣做也有利于提高整流的功率因數。
七．使用及維護
1.操作規程
1.1位于電源柜后邊，按照標示接好電源線,零線.電源柜前面的輸出線，將冷卻水進出水管接入感應圈及電源柜，水壓在0.15～0.2MPa，并觀察有無滲漏。
1.2將柜門上“功率調節”旋鈕旋止零位（逆時針旋到底）。合電源柜后邊的空氣開關,合“主回路合”按鈕，然后再合“逆變啟動”按鈕，然后順時針緩慢旋轉給定電位器，使得電源柜前的幾個表頭均顯示一定的數值，此時即告中頻啟動成功。如在此啟動過程中，直流電流上升很快而中頻電壓無指示，說明啟動失敗，電源會自動重新啟動。
1.3當上述過程結束后，調節給定旋鈕至所需電壓、電流及功率值，系統進入穩定工作狀態。
2. 停機
停機時,先將調節旋鈕調到零位，然后先分?jǐn)?/span>“停機復位”按鈕，然后再分?jǐn)?/span>“主回路分”按鈕。最后分?jǐn)嚯娫垂駜?nèi)的空氣開關.
3. 維護保養
3.1 設備每月檢查一次，機內的塵土灰垢，檢查緊固件的松動情況。
3.2 如設備暫時不用，應采取干燥措施，加強通風，以免受潮。
3.3 控制板上的ASIC-330器件是一種氧化物半導體器件，應特別注意。器件的引腳間嚴禁短路，也不能用萬用表直接測量器件的引腳，否則將損壞該器件。
3.4 用戶單位應配有專門操作維修人員，其它人員不得亂動，以防發生人為故障或擴大故障范圍。
敬告用戶： 由于技術的不斷進步，本廠保留對該系列產品技術改型的最終解釋權。
我公司主營各類中頻、超音頻、高頻及工頻感應加熱設備、兼營電動機控制、消諧無功補償、穩壓電源與調壓設備、變電站綜合自動控制、工業過程控制、石油電磁開采等設備。公司技術力量雄厚，并與國內數十家相關高等院校及科研院所建立了長期緊密的合作研發關系。概述：（用途） 我公司生產的KGPS（F）中頻電源和IPS全固態、高頻超音頻電源、廣泛應用于晶體生長、金屬熔煉、稀有金屬精練、回火、退火、調質、淬火、釬焊、彎管、燒結及工業自動控制等工藝，全國各地及出口國外。設備特點：控制電路全數字化、集成化、抗干擾能力強。功率因數達到0.95以上。 采用掃頻式零壓啟動電路，工作穩定，保護可靠，負載適應性強，頻繁啟動成功率達。 整體體積小、戰地少、效率高；線路簡潔、美觀，空間布局合理；全功率連續可調；可增設溫度閉環；多種功率調節或功率控制；設備故障有自診功能。技術特點： 加熱感應器具有互換性：在生產過程中加熱毛坯品種繁多，需設置多種規格的感應加熱器，共用一個爐架。此時可通過我公司獨有的總上下水快換接頭和我公司研制的新型槽路互換機構，保證在短時間內完成感應器的互換。 升溫快，氧化皮極少：中頻加熱爐利用電磁感應原理，熱量在工件自身靠渦流產生。氧化皮極少，尤其適用精密鍛造。 平穩性：大型棒料連續送進，減少對中頻電源的沖擊。并且與電源組成溫度閉環控制，保證了坯料加熱溫度的首尾一致，心表溫差小。 多種保護：冷卻水路的水溫、水壓報警、溫度上下限報警。
標簽： 西安市中頻電源 西安市中頻電源廠家
一. 概述
1． KGPS系列晶閘管恒功率恒功率中頻電源是我廠開發研制的第六代數字化恒功率中頻電源,與其它類型的恒功率中頻電源相比較，其優點主要表現在以下幾個方面：
2． 由于控制電路采用數字化結構，具有相序自適應功能，可自動實現與電網的同步，使得電源的三相交流輸入可不區分相序。結構簡單，控制電路的外圍器件及連線大大減少，整個系統的可靠性也有較大提高。
3． 逆變電路采用掃頻式零壓啟動方式，并設有自動重復啟動電路，只要負載的品質因數Q≥2.5，啟動成功率便可達到，無需任何附加的啟動電路。信號取樣只需中頻電壓信號，省去了中頻電流互感器，因此，電源與負載回路的連接無需區分極性。
4． 電源具有完善的保護功能，主電路與控制電路的合閘、分閘次序以及使用人員的誤操作等，均不會對系統產生任何不良影響。具體功能有：缺相(OP)、過電壓(OV)、過電流(OC)、水壓低(WPL)、控制電源欠壓(LV)等。
二．使用條件
1． 海拔不超過
2． 環境溫度
3． 相對濕度不超過90%（
4． 沒有導電和易燃、易爆塵埃，沒有腐蝕金屬和損壞絕緣氣體的場合。
5． 無劇烈振動和沖擊的室內。
6． 電網電壓波動不大于±10%。
三．技術參數
| 參數 型號 | 輸入電壓 | 輸入電流 | 中頻電壓 | 中頻功率 | 穩壓精度 |
| KGPF-15 | 3φ-380V | | 650V | 15KW | 0.5% |
| KGPF-25 | 3φ-380V | | 650V | 25KW | 0.5% |
| KGPF-35 | 3φ-380V | | 650V | 35KW | 0.5% |
| KGPF-50 | 3φ-380V | | 650V | 50KW | 0.5% |
| KGPF-100 | 3φ-380V | | 750V | 100KW | 0.5% |
| KGPS-25 | 3φ-380V | | 650V | 25KW | 0.5% |
| KGPS-35 | 3φ-380V | | 650V | 35KW | 0.5% |
| KGPS-50 | 3φ-380V | | 650V | 50KW | 0.5% |
| KGPS-100 | 3φ-380V | | 750V | 100KW | 0.5% |
| KGPS-160 | 3φ-380V | | 750V | 160KW | 0.5% |
| KGPS-250 | 3φ-380V | | 750V | 250KW | 0.5% |
| KGPS-500 | 3φ-380V | | 750V | 500KW | 0.5% |
| KGPS-750 | 3φ-380V | | 750V | 750KW | 0.5% |
| KGPS-1000 | 3φ-660V | | 1200V | 1000KW | 0.5% |
| KGPS-1500 | 3φ-660V | | 1200V | 1500KW | 0.5% |
四．系統原理圖
參見附圖
五．外形尺寸(供參考)
1.功率小于等于50KW
450（寬）×800（厚）×1200（高）
2.功率大于,等于100KW
1400（寬）×815（厚）×1970（高）
六．原理及調試步驟
1.控制電路原理
整個控制電路除逆變末級觸發單元外，做成一塊印刷電路板結構。功能上包括電源、整流觸發、調節器、逆變、啟動演算等，除調節器為模擬運算電路外，其余均為數字電路。
組成該控制板的核心集成電路為IC6，型號為ASIC-330，它是一塊經編程處理的數字集成電路，有3路時鐘輸入口，31路輸入/輸出口，內部功能包括整流移相觸發、相序自適應、逆變觸發、逆變引前角鎖定、逆變重復起動、過流保護、過壓保護、缺相保護、水壓低保護、控制板欠壓保護，另外還有三個0.2秒鐘的定時器。
1.1 整流觸發工作原理
這部分電路包括三相同步、相序自適應、壓控時鐘、數字觸發、末級驅動等電路。三相同步信號直接由晶閘管的門極引線K4、K6、K2從主回路的三相進線上取得，由R3、C1、R7、C2、、C3進行濾波及移相，再經6只光電耦合器進行電位隔離，獲得6個相位互差60度、占空比略小于50%的矩形波同步信號（低電平有效），輸入到IC6的5P～10P。
在IC6的內部有相序自適應電路，確保了恒功率中頻電源的三相交流輸入可以不分相序。
數字觸發的特征是用計（時鐘脈沖）數的辦法來實現移相，6路移相觸發脈沖均由IC6產生。IC
1.2 調節器工作原理
調節器部分共設有四個調節器：中頻電壓調節器、電流調節器、阻抗調節器、逆變角調節器。
其中電壓調節器（IC3B）、電流調節器（IC3D），組成常規的電流、電壓雙閉環系統，在啟動和運行的整個階段，電流環始終參與工作，而電壓環僅工作于運行階段；另一阻抗調節器（IC
調節器電路的工作過程可以分為兩種情況：一種是在直流電壓沒有達到值的時候，由于阻抗調節器的負輸入略大，阻抗調節器便工作于限幅狀態，對應的為最小逆變θ角，此時可以認為阻抗調節器不起作用，系統完全是一個標準的電壓、電流雙閉環系統；另一種情況是直流電壓已經達到值，電流調節器開始限幅，不再起作用，電壓調節器的輸出增加，而反饋電流卻不變化，對阻抗調節器來說，當反饋電流信號比給定電流略小時，阻抗調節器便退出限幅，開始工作，調節逆變角調節器的θ角給定值，使輸出的中頻電壓增加，直流電流也隨之增加，達到新的平衡。此時，就只有電壓調節器與阻抗調節器工作。若負載等效電阻RH繼續增大。逆變θ角亦相應增大θ直至逆變θ角。
逆變角調節器（IC
中頻電壓互感器過來的中頻電壓信號由CON2-1和CON2-2輸入后，分別兩路，一路送到逆變部分，另一路經D7-D10整流后，又分為三路，一路送到電壓調節器；另一路送到過電壓保護；一路用于電壓閉環自動投入。
電壓PI調節器由IC3B組成，其輸出信號由DW1及Q1進行鉗位限幅。IC4B和IC
由主回路交流互感器取得的電流信號，先在外部轉換成電壓信號，從CON2-3、CON2-4、CON-5輸入，經二極管D11～D16整流后，再分為三路。一路作為過流保護信號。另一路作為電流調節器的反饋信號，還有一路作為阻抗調節器的反饋信號。
IC
IC
1.3 逆變部分工作原理
本電路逆變觸發部分,采用的是掃頻式零壓軟起動，只需取一路中頻電壓反饋信號，無需槽路中頻電容器上的電流信號，其本質上相當于它激轉自激電路，屬于平均值反饋電路。由于主回路上無需附加任何起動電路，不需要預充磁或預充電的起動過程，因此，主回路得以簡化，調試過程簡單。
起動過程大致是這樣的，在逆變電路起動前，先以一個高于槽路諧振頻率的它激信號去觸發逆變晶閘管，當電路檢測到主回路開始有直流電流時，便控制它激信號的頻率從高向低掃描，同時繼續加大主回路的直流電流，當它激信號頻率下降到接近槽路諧振頻率時，中頻電壓便建立起來，并反饋到自動調頻電路。自動調頻電路一旦投入工作，便停止它激信號的頻率往低掃描動作，轉由自動調頻電路控制逆變引前角。使設備進入穩態運行。
若一次起動不成功，即自動調頻電路沒有抓住中頻電壓反饋信號，此時，它激信號便會一直掃描到頻率，重復起動電路一旦檢測到它激信號進入到頻段，便進行一次再起動，把它激信號再推到頻率，重新掃描一次，直至起動成功。重復起動的周期約為0.5秒鐘。
由CON2-1和CON2-2輸入的中頻電壓信號，經IC1AD轉換成方波信號，輸入到IC6的30腳。由IC6的15P、16P輸出的逆變觸發信號，經IC
另外，當發生過電壓保護時，IC6內部的過電壓保護振蕩器起振，輸出2倍于逆變頻率的觸發脈沖，使逆變橋的4只晶體管均導通。
Q1為起動失敗檢測器，其輸出控制IC6內部重復起動電路。
1.4 起動演算工作原理
過電流保護信號經Q3倒相后，送到IC6的20P，封鎖整流觸發脈沖；驅動“O.C”LED指示燈亮并驅動報警繼電器。過電流觸發器動后，只有通過復位信號或通過關機后在開機進行“上電復位”，方可再次運行。通過W1微調電位器可整定過流電平。
當三項交流輸入缺相時，本控制板均能對電源實現保護和指示。其原理是：由4#、6#、2#晶閘管的陰極（K）分別取A、B、C三相電壓信號（通過門極引線），經過光電耦器的隔離送到IC6進行檢測和判別，一旦出現“缺相”故障時，除了封鎖整流觸發脈沖外，還驅動“O.P”LED指示燈以及報警繼電器.
為了使控制電路能夠更可靠準確的運行,控制電路上還設置了啟動定時器和控制電源欠壓檢測保護。在開機的瞬間，控制電路的工作是不穩定的，設置一個3秒鐘左右的定時器，待定時后，才容許輸出觸發脈沖。這部分電路由IC
自動重復起動電路在IC6內部。微動開關DIP-1用于關閉自動重復起動電路。
IC
IC5D及周圍電路組成水壓過低延時保護電路，延時時間約4秒。輸入到IC6的27P，封鎖整流觸發脈沖；驅動“W、P、L”LED指示燈亮并驅動報警繼電器。當水壓正常后，電路會自動恢復正常工作。
復位開關信號由CON2-6、CON2-7輸入，閉合狀態為復位/暫停。
IC
2 調試
2.1 調試需準備的工具
一臺
若無高壓示波器探頭，應用電阻做一個分壓器，以適應600V電壓的測量。
一個 ≤ 500Ω、 ≥ 500W的電阻性負載。
2.2 整流部分的調試
為了調試的安全,調試前,應該使逆變橋不工作。例如：把平波電抗器的一端斷開。再在整流橋直流口接入一個≤ 500Ω、 ≥ 500W的電阻性負載。電路板上的如果微調電位器W2順時針旋至靈敏端，（調試過程發生短路時，可以提供過流保護）。主控板上的DIP-1開關撥在ON位置；用示波器做好測量整流橋輸出直流電壓波形的準備；把面板上的“給定”電位器逆時針旋至最小。
送上三相供電（可以不分相序），檢查是否有缺相報警指示，若有，可以檢查進線快速熔斷器是否損壞。
把面板上的“給定”電位器順時針旋大，直流電壓波形應該幾乎全放開（a≈0°）6個波頭都全在，若恒功率中頻電源為380V輸入，此時的直流電壓表應指示在530V左右。再把面板上的“給定”電位器逆時針旋至最小，調節控制板上的W7微調電位器，使直流電壓波形剛好全關閉，此時的a角約為120度。輸出直流波形在整個移相范圍內應該是連續平滑的。
若在調試中，發現出不來6個整流波頭，則應檢查6只整流晶閘管的序號是否接對，晶閘管的門極線是否接反和短路。
在此過程中也檢查了面板上的“給定”電位器是否接反，接反了則會出現直流電壓幾乎為，只有把“給定”電位器順時針旋到頭時，直流電壓才會減小的現象。
在停電狀態下,把逆變橋接入,使逆變觸發脈沖投入,去掉整流橋口的電阻性負載。把電路板上的VF微調電位器W1順時針旋至靈敏端,(調試過程發生逆變過壓時，可以提供過壓保護)。主控板上的DIP-1開關撥在ON位置，面板上的“給定”電位器逆時針旋至最小。
上電數秒鐘后，把面板上的“給定”電位器順時針慢慢地旋大，這時逆變橋會出現兩種工作狀態，一種是逆變橋起振，另一種是逆變橋直通。此時需要的是逆變橋直通，若逆變橋?yàn)槠鹫駹顟B(tài)，可在停電的狀態下，調節中頻電壓互感器的相位，即把中頻電壓互感器20V繞組的輸出線對調一下，就不會起振了。在緩慢旋大面板上“給定”電位器的操作中，應密切注意電流表的反應，若電流表的指示迅速增大，則應迅速把“給定”電位器逆時針旋下來，此時表明電流取樣電路有問題，系統處于電流開環狀態，應檢查電流互感器是否接對，特別是
當出現直通現象時，繼續把面板上的“給定”電位器順時針旋大，使直流電流表指示到額定電流的20%左右，用示波器觀察主控板上D21的正極波形，即電流取樣波形，（示波器探頭的地線夾在主控板的COM跳線上），正常的電流取樣波形，應該是6個負極性波頭的高低一致，若波頭相差太大，說明電流互感器的同名端沒有接對，必須改對，否則會影響電流調節器的正常工作。
繼續把面板上的“給定”電位器順時針旋到頭，電流表的指示應接近額定值，逆時針調節主控制板上的W2電流反饋微調電位器，使直流電流表指示到額定輸出電流，完成了額定電流的整定。
這樣整流橋的調試就基本完成，可以進行逆變橋的調試。
需要指出的是，當平波電抗器的直流電阻較小時，在直通狀態下作額定電流的整定，會出現直流電流振蕩的現象，可在直流回路里串一點電阻加以解決。另外，水冷裝置在作此項調試時，必須通水冷卻。
當調試場地的電源供不出裝置的額定電流時，額定電流的整定，可放在現場滿負荷運行時進行。但是，應先在小電流的狀態下，判定一下電流取樣回路的工作是否正常。
2．3 逆變部分的調試
主控板上的DIP開關均撥在OFF位置，面板上的“給定”電位器逆時針旋至最小。把示波器接在Q5或Q6的管殼上，測逆變觸發脈沖的它激頻率（它激頻率可以通過W6來調節），調節W5微調電位器，使頻率表的讀數與示波器測得的相一致。
若恒功率中頻電源用的中頻頻率表，則可免去此步調試。但還是推薦使用直流毫安表頭改制的頻率表，這一方面是可以測得它激頻率，另一方面是價格便宜。
首先檢查逆變晶閘管的門極線連接是否正確，逆變末級上的LED亮度是否正常，不亮則說明逆變末級的E和C接線端子接反了；再把主控板上的CON3-5對外的連線解掉，看熄滅的LED逆變末級是否處在逆變橋的對角線位置。
把主控板上的DIP開關均撥在OFF位置，把面板上的“給定”電位器逆時針旋到底，調節控制板上的W6微調電位器，使它激頻率高于槽路諧振頻率的1.2倍，W3、W4微調電位器旋在中間位置.把面板上的“給定”電位器順時針稍微旋大，這時它激頻率開始從高往底掃描（從頻率表中可以看出），逆變橋進入工作狀態，開始起振。若不起振，表現為它激信號反復作掃頻動作，可調節中頻電壓互感器的相位，即把中頻電壓互感器20V繞組的輸出線對調一下。
若把中頻電壓互感器20V繞組的輸出線對調后，仍然起動不起來，此時應確認一下槽路的諧振頻率是否正確，可以用電容/電感表測量一下電熱電容器的電容量及感應器的電感量，計算出槽路的諧振頻率，當槽路的諧振頻率處在它激頻率的0.6～0.9的范圍內時，起動應該是很容易的。再著就是檢查一下逆變晶閘管是否有損壞的。
逆變起振后，可做整定逆變引前角的工作，把DIP開關均打在關位置，用示波器觀察電壓互感器100V繞組的波形，調節主控板上W3微調電位器，使逆變換相引前角在22°左右，此時中頻輸出電壓與直流電壓的比為1.2左右（若換相重疊角較大，可適當增大此比例值），此步整定的是最小逆變引前角，一般希望它僅可能的小，當然，過小的逆變換相引前角會使逆變換相失敗表現為中頻電壓生高時，會出現重復起動。
再把DIP-2開關打在ON位置，調節主控板上W4微調電位器，整定逆變換相引前角。根據不同的中頻輸出電壓的要求，逆變換相引前角亦不同，如中頻裝置的三相輸入電壓為380V，額定中頻輸出電壓為750V時，則要求逆變換相引前角在42°左右，此時，中頻輸出電壓與直流電壓的比為1.5。一般希望它僅可能的大些，這在系統輸入電壓偏低時，仍可保證中頻輸出電壓到額定值。當系統輸入電壓偏高時，由于有電壓調節器的作用，中頻輸出仍然不會出現過電壓。
此項調試工作可在較低的中頻輸出電壓下進行。注意，必須先調1.2倍關系，再調1.5倍關系，否則順序反了，會出現互相牽扯的問題。有時由于電壓表不準，給調試帶來錯誤的結論，所以應以示波器測得的引前角為準。
調試中若出現逆變引前角過大的現象，在排除了槽路諧振頻率過低的原因后，應檢查逆變晶閘管是否都工作了，當只有三只晶閘管工作時，就會出現逆變引前角過大的現象。
在輕負荷的情況下整定額定輸出電壓，把主控板上的DIP開關均撥在OFF位置，W1微調電位器均順時針旋至。把面板上的“給定”電位器順時針旋大，逆變橋工作。繼續把面板上的“給定”電位器順時針旋至，此時輸出的中頻電壓接近額定值，逆時針調節W1微調電位器，使輸出的中頻電壓達到額定值。
在這項調試中，可見到阻抗調節器起作用的現象，即直流電壓不再上升，而中頻輸出電壓卻還能繼續隨“給定”電位器的旋大而上升。
在整定額定輸出電壓時，應在直流電流低于額定電流的條件下進行，否則會由于電流調節器的作用，使中頻輸出電壓調不上去。
至此，6只微調電位器全部調完，調試告結束。
3 問題
3.1 過壓保護
控制電路上已經把過壓保護電平固定在額定輸出電壓的1.2倍上，當進行額定電壓整定時，過壓保護就自動整定好了。若覺得1.2倍不合適，可改變控制板上的R28電阻值，增大R28，過壓保護電平增高；反之減小。
3.2 過流保護
控制電路上已經把過流保護電平固定在額定直流電流的1.5倍，當進行額定電流的整定時，過流保護就自動整定好了。若覺得1.5倍不合適，可改變控制板上的R27電阻值，增大R27，過流保護電平增高；反之減小。
3.3 額定電流整定
當
3.4 它激頻率
一定要使它激頻率高于槽路可能的諧振頻率，否則，系統由于它激頻率的“拽著”而不能正常運行。它激頻率高于槽路可能的諧振頻率1.2倍是合適的。
3.5 恒功率輸出
對熔煉負載來說，恒功率輸出是很重要的，要想使恒功率區的范圍大，就要使逆變引前角從最小變到的范圍僅可能的大，同時負載阻抗的匹配也很重要。即使不是熔煉負荷，這樣做也有利于提高整流的功率因數。
七．使用及維護
1.操作規程
1.1位于電源柜后邊，按照標示接好電源線,零線.電源柜前面的輸出線，將冷卻水進出水管接入感應圈及電源柜，水壓在0.15～0.2MPa，并觀察有無滲漏。
1.2將柜門上“功率調節”旋鈕旋止零位（逆時針旋到底）。合電源柜后邊的空氣開關,合“主回路合”按鈕，然后再合“逆變啟動”按鈕，然后順時針緩慢旋轉給定電位器，使得電源柜前的幾個表頭均顯示一定的數值，此時即告中頻啟動成功。如在此啟動過程中，直流電流上升很快而中頻電壓無指示，說明啟動失敗，電源會自動重新啟動。
1.3當上述過程結束后，調節給定旋鈕至所需電壓、電流及功率值，系統進入穩定工作狀態。
2. 停機
停機時,先將調節旋鈕調到零位，然后先分?jǐn)?/span>“停機復位”按鈕，然后再分?jǐn)?/span>“主回路分”按鈕。最后分?jǐn)嚯娫垂駜?nèi)的空氣開關.
3. 維護保養
3.1 設備每月檢查一次，機內的塵土灰垢，檢查緊固件的松動情況。
3.2 如設備暫時不用，應采取干燥措施，加強通風，以免受潮。
3.3 控制板上的ASIC-330器件是一種氧化物半導體器件，應特別注意。器件的引腳間嚴禁短路，也不能用萬用表直接測量器件的引腳，否則將損壞該器件。
3.4 用戶單位應配有專門操作維修人員，其它人員不得亂動，以防發生人為故障或擴大故障范圍。
敬告用戶： 由于技術的不斷進步，本廠保留對該系列產品技術改型的最終解釋權。
