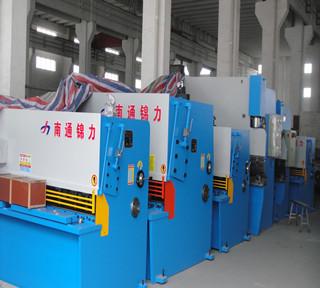

供應剪板機價格—數控剪板機—剪板機剪板機價格數控剪板機剪板機

南通市剪板機數控剪板機廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 15240588666 郵箱： 1161907124@qq.com

傳真： 0513-88284134 地址： 江蘇南通市

在線詢盤聯系廠家：15240588666 0513-88212468

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應剪板機價格—數控剪板機—剪板機剪板機價格數控剪板機剪板機）

剪板機分類

　　1、：多配合其他設備使用，完成特殊用途　　a、冷彎成型線剪板機：例如汽車縱梁冷彎線、車廂側擋板生產線、彩鋼板成型線等生產線上配置的剪板機等；　　b、鋼結構生產線剪板機：多用于角鋼、H型鋼自動生產線完成剪斷工序；　　c、板材開平線剪板機：用于板材開卷校平線上，為配合生產線速度快剪切要求而設計的高速剪板機，厚板線上多為液壓高速剪板機，薄板線上多配氣動剪板機;高速線上配有飛剪機，連續生產，效率高。　　2、多用途剪板機：　　a、聯合沖剪機：即可完成板材的剪切，又可對型材進行剪切，多用于下料工序；　　b、板料折彎剪切機：即在同一臺機械上可完成剪切和折彎兩種工藝。　　3、斜刃剪板機：剪板機的上下兩成一個的角度，一般上是傾斜的，其傾斜角一般為1°到6°。斜刃剪板機剪切力比平刃剪板機小，故電機功率及整機重量等大大減小，實際應用最多，剪板機廠家多生產此類剪板機。　　4、平刃剪板機：剪切質量好，扭曲變形小，但剪切力大，耗能大。機械傳動的較多。該剪板機上下兩刀刃彼此平行，常用于軋鋼廠熱剪切初軋方坯和板坯；按其剪切方式又可分為上切式和下切式。

剪板機定義自：

　　中華人民共和國機械行業標準名詞術語　　國家標準：GB/T14404-93《剪板機精度》及隨機出廠文件。　　GB17120—1997《鍛壓機械安全技術條件》　　JB5197—91 《剪板機技術條件》　　GB/T14349-1993 《板料剪板機精度》　　電氣標準：GB 5226.1-2002 　　剪板機屬于鍛壓機械中的一種，主要作用就是金屬加工行業。　　產品廣泛適用于：航空、輕工、冶金、化工、建筑、船舶、汽車、電力、電器、裝潢等行業提供所需的機械和成套設備

。

剪板機工作原理

　　剪板機剪切后應能保證被剪板料剪切面的直線度和平行度要求，并盡量減少板材扭曲，以獲得高質量的工件。剪板機的上固定在刀架上，下固定在工作臺上。工作臺上安裝有托料球，以便于板料的在上面滑動時不被劃傷。后擋料用于板料定位，位置由電機進行調節。壓料缸用于壓緊板料，以防止板料在剪切時移動。護欄是安全裝置，以防止發生工傷事故。回程一般靠氮氣，速度快，沖擊小。

剪板機安全操作規程：

　　操作前要穿緊身防護服，袖口扣緊，上衣下擺不能敞開，不得在開動的機床旁穿、脫換衣服，或圍布于身上，防止機器絞傷。必須戴好安全帽，辮子應放入帽內，不得穿裙子、拖鞋。　　剪板機操作人員必須熟悉剪板機主要結構、性能和使用方法。　　剪板機適用于剪切材料厚度為機床額定值的各種鋼板、銅板、鋁板及非金屬材料板材，而且必須是無硬痕、焊渣、夾渣、焊縫的材料，不允許超厚度。　　剪板機的使用方法：按照被剪材料的厚度，調整的間隙；根據被剪材料的寬度調整靠?；驃A具；剪板機操作前先作 1 — 3 次空行程，正常后才可實施剪切工作。　　使用中如發現機器運行不正常，應立即切斷電源停機檢查。　　調整機床時，必須切斷電源，移動工件時，應注意手的安全。　　剪板機各部應經常保持潤滑，每班應由操作工加注潤滑油一次，每半年由機修工對滾動軸承部位加注潤滑油一次。

剪板機的使用方法：

　　剪板機在使用過程中可能產生如下的情況：　　開動剪板機機器作空轉若干循環，確保在正常情況下，試剪不同厚度板料，由薄至厚。確保用戶熟悉剪板機性能。　　試剪時不同板厚時必須調對不同間隙。若不調對相應的間隙，則影響耐用度。　　3剪板機在剪切過程中打開壓力表開關，觀察油路壓力值，剪12mm板時壓力應小于20MPa。此遠程調壓閥No9，出廠時壓力調定20—22MPa，用戶必須遵守此規定，不得為剪超規定材料面提高壓力，造成機器損壞。　　操作時聲音平衡。剪板機如有雜音，應停車檢查。　　5剪板機操作時油箱提高溫度<60度超過時關機休息。　　剪板機在使用過程中可能產生如下的情況　　確保在正常情況下，開動剪板機機器作空轉若干循環。試剪不同厚度板料，由薄至厚。確保用戶熟悉剪板機性能。　　則影響耐用度。試剪時不同板厚時必須調對不同間隙。若不調對相應的間隙。觀察油路壓力值，3剪板機在剪切過程中打開壓力表開關。剪12mm板時壓力應小于20MPa此遠程調壓閥No9出廠時壓力調定2022MPa用戶必需遵守此不得為剪超規定材料面提高壓力，規定。造成機器損壞。應停車檢查。操作時聲音平衡。剪板機如有雜音。　　5剪板機操作時油箱提高溫度<60度超越時關機休息。　　適用機型：QAN-Q11-31000234322Q11-31800Q11CHEARSS-32500Q11-41200JBJSS1-43000Q11-61500Q11-61800Q11-62500Q11-6.32000SG-132500Q11-132500SCTP163150Q11-2002000H481AQ12y-324000 　　一、認真執行《鍛壓設備通有操作規程》有關規定。　　二、認真執行下述有關補充規定：　　一）工作前認真作到　　應先用人工盤車一個工作行程，1作空運轉試車前。確認正常后才能開動設備。　　壓力應符合要求。打開放氣閥將系統中的空氣放掉。2有液壓裝置的設備、檢查儲油箱油量應充足。啟動油泵后檢查閥門、管路是否有泄漏現象。　　二）工作中認真做到　　不準修剪毛邊板料的邊緣，1不準剪切疊合板料。不準剪切壓不緊的狹窄板料和短料。　　但不得大于板最的1/30刀板應緊固牢靠，2刀板間的間隙應根據板料的厚度來調正。上、下刀板面保持平行，調正后應用人工盤車檢驗，以免發生意外。　　如刃口變鈍或有崩裂現象，3刀板刃口應保持鋒利。應及時更換。　　壓料裝置應牢牢地壓緊板料，4剪切時。不準在壓不緊的狀態下進行剪切。　　除節流伐外其他液壓閥門不準私自調正。5有液壓裝置的設備。　　應根據《板料極限強度與板厚關系曲線圖》來確定。6對于Q12-324000液壓擺式剪板機剪切板料的厚度。　　三）工作后應將上刀板落在最下位置上。

剪板機維護保養的方法：

　　1、嚴格按照操作規程進行操作。　　2、每次開機前按潤滑圖表要求定時、定點、定量加潤滑油，油應清潔無沉淀。　　3、機床必須經常保持清潔，未油漆的部分防銹油脂。　　4、電動機軸承內的潤滑漾油要定期更換加注，并經常檢查電器部分工作是否正常安全可靠。　　5、定期檢查三角皮帶、手柄、旋鈕、按鍵是否損壞，磨損嚴重的應及時更換，并報備件補充。　　6、定期檢查修理開關、保險、手柄、保證其工作可靠。　　7、每天下班分鐘，對機床加油潤滑及擦洗清潔機床。　　8、嚴禁非人員操作該設備，平常必須做到人離機停。　　液壓擺式剪板機由于是圓弧運動，而圓弧制作又相當困難，一般是用之后做墊鐵補償，所以所得出的間隙并不，剪出來的板料也不是很理想，]因為是弧形運動，其也不能做成矩形，而應做成銳角，所以的受力情況也不理想，損傷也較厲害，做擺式剪板機國內代表為江蘇中航重工機床公司與上海沖剪機床廠。

液壓擺式剪板機的操作規程：

　　一、認真執行《鍛壓設備通有操作規程》有關規定。　　二、認真執行下述有關補充規定：　?。ㄒ唬┕ぷ髑罢J真作到：　　1、作空運轉試車前，應先用人工盤車一個工作行程，確認正常后才能開動設備。　　2、有液壓裝置的設備、檢查儲油箱油量應充足。啟動油泵后檢查閥門、管路是否有泄漏現象，壓力應符合要求。打開放氣閥將系統中的空氣放掉。　?。ǘ?工作中認真做到：　　1、不準剪切疊合板料，不準修剪毛邊板料的邊緣，不準剪切壓不緊的狹窄板料和短料。　　2、刀板間的間隙應根據板料的厚度來調正，但不得大于板最的1/30。刀板應緊固牢靠，上、下刀板面保持平行，調正后應用人工盤車檢驗，以免發生意外。　　3、刀板刃口應保持鋒利，如刃口變鈍或有崩裂現象，應及時更換。　　4、剪切時，壓料裝置應牢牢地壓緊板料，不準在壓不緊的狀態下進行剪切。　　5、有液壓裝置的設備，除節流伐外其他液壓閥門不準私自調正。　　6、對于液壓擺式剪板機剪切板料的厚度，應根據《板料極限強度與板厚關系曲線圖》來確定。　　（三）工作后應將上刀板落在最下位置上。

剪板機的安全技術要求：

　　剪板機是機加工中應用比較廣泛的一種剪切設備，它能剪切各種厚度的鋼板材料。常用的剪板機分為平剪、滾剪及震動剪3種類型。平剪機是使用量多的。剪切厚度小于10mm的剪板機多為機械傳動，大于10mm的為液壓動傳動。一般用腳踏或按鈕操縱進行單次或連續剪切金屬。操作剪板機時應注意：　　(1)工作前要認真檢查剪板機各部是否正常，電氣設備是否完好，潤滑系統是否暢通；臺面及其周圍放置有工具、量具等雜物以及邊角廢料。　　(2)不要獨自1人操作剪板機，應由2—3人協調進行送料、控制尺寸精度及取料等，

并確定由1人統一指揮。　　(3)要根據規定的剪板厚度，調整剪板機的間隙。不準同時剪切2種不同規格、不同材質的板料；不得疊料剪切。剪切的板料要求表面平整，不準剪切無法壓緊的較窄板料。　　(4)剪板機的皮帶、飛輪、齒輪以及軸等運動部位必須安裝防護罩。　　(5)剪板機操作者送料的手指離口應保持最少200mm以外的距離，并且離開壓緊裝置。在剪上安置的防護柵欄不能擋住操作者眼睛而看不到裁切的部位。作業后產生的廢料有棱有角，操作者應及時，防止被刺傷、割傷。　?。?）剪板機的飛輪、齒輪、軸、膠帶等運動部分都應設防護罩。　?。?）放置柵欄，防止操作者的手進入落下區域內。工作時嚴禁撿拾地上廢料，以免被落下來的工件擊傷。　?。?）不能剪切淬過火的材料，也決不允許裁剪超過剪床的工作能力。

剪板機故障檢修方法

　　1.詢問設備操作者，了解剪板機液壓系統設備運行狀況。其中包括：剪板機液壓系統工作是否正常；液壓泵有無異?，F(xiàn)象；液壓油檢測清潔度的時間及結果；濾芯清洗和更換情況；發生故障前是否對液壓元件進行了調節；是否更換過密封元件；故障前后剪板機液壓系統出現過哪些不正?，F(xiàn)象；過去該系統出現過什么故障，是如何排除的等，需逐一進行了解。　　2.看剪板機液壓系統工作的實際狀況，觀察系統壓力、速度、油液、泄漏、振動等是否存在問題。　　3.聽剪板機液壓系統的聲音，如：沖擊聲；泵的噪聲及異常聲；判斷液壓系統工作是否正常。　　4.摸溫升、振動、爬行及聯接處的松緊程度判定剪板機液壓系統運動部件工作狀態是否正常。

剪板機的相關參數：

機器主要性能特點：

　　1、機器為全鋼焊接機構，液壓上傳動，振動應力，機器強度高、剛性好。液壓擺式剪板機是通過采用主油缸（固定在墻板上）做向下剪切運動、氮氣缸回程，因此簡化液壓系統、運行更穩定。擺式剪板機的上刀架在剪切過程中繞一固定軸線作圓弧擺動，通過杠桿作用，支點受力小，可提高剪切刃壽命、機器壽命，整機結構緊湊，并能無極調節上刀架的行程量，大大提高工作效率；　　2、數控系統功能（荷蘭 Delem）：全中文顯示，便于操作。后擋料裝置為機動塊調整，具有單向和雙向定位功能，能有效絲杠間隙，具有退讓選料功能，避免擋料裝置與工件的干涉，減少磨損，提高定位精度，具有自動或手動搜索參考點功能。具有斷電位置記憶功能，對參數、位置及程序進行現場保護。具有多步加工編程功能，可實現多步動運行，完成多工步零件一次性加工，提高生產效率；　　3、采用防護柵與電器箱聯鎖人生安全保護裝置；　　4、采用的集成式液壓系統，可靠性好；　　5、機器采用機械式扭力同步；

6、配埃斯頓(Estun)E10型折彎機數顯裝置；　　7、配進口高性能旋轉編碼器反饋計數；　　8、配國內液壓集成系統；　　9、配法國施耐德或德國低壓電氣；　　10、配美國原裝PARKER油缸密封件；　　11、配T型絲桿控制后擋料前后運動；　　12、配加工凸工作臺補償裝置；　　13、配標準上下模具。

主要配置：

　　1、電氣控制主要電器元件由施耐德生產。　　2、油缸的主要密封件由日本華爾卡公司生產。剪板機價格　　3、液壓系統全部采用插裝閥控制，液壓主原件采用德國HOERBIGER公司。　　4、由上海機械廠生產的“上刀牌”（6CrW2Si）。剪板機 　　5、液壓泵采用航天標準低噪音內嚙合齒輪泵NT3系列（上海誠捷）。　　6、選用中國臺灣HIWIN 直線導軌和滾珠絲杠。　　7、選用日本Panasonic 或者三菱 伺服驅動器和伺服電機。　　8、液壓系統選用德國EMB管路接頭，保證液壓系統長期運行中的穩定。
