詳細信息（供應充氣式圓頂閥）

氣動圓頂閥(球型氣鎖閥)是一種新型的快速關閉閥門，它采用國際進的氣封式結構，閥門啟閉時閥芯與可充氣密封圈之間無接觸，密封圈采用特殊配方橡膠制成，可廣泛應用于粉狀物料的密封，是氣力輸送系統中的關鍵部件，廣泛應用于電力、冶金、化工、食品、制藥等領域。
  · 閥芯動作時與密封圈無接觸、運行阻力小、使用壽命長；
  · 采用可充氣式密封圈，密封性好；
  · 氣動執行器采用直線汽缸或扇形氣缸全封閉驅動，輸出扭距大，性能可靠，可滿足在惡劣工況條件下工作。

Ø 主要技術參數
· 型    號：A型圓頂閥
     · 口    徑：DN150、DN200、DN250、DN300
     · 公稱壓力：1.0MPa
     · 工作溫度：≤200°C
     · 控制氣源壓力：0.4~0.6MPa
     · 耗氣量：1~3L/次
     · 氣缸輸出轉矩：75~650N.m/5bar
     · 工作介質：粉粒狀物料

Ø 工作原理
　　圓頂閥閥芯是一個球面圓頂，圓頂閥在開關過程中，閥芯與橡膠密封圈間保持有約2mm的間隙，使閥芯與橡膠密封圈可以以無接觸的方式運動，目的是使閥芯與橡膠密封圈之間不產 生磨擦，減少磨損。圓頂閥的氣動執行元件為全密封直線或扇形氣缸，直接驅動圓頂閥轉動，有效地防止了灰塵進入其中造成磨損、泄漏等現象的發生。當圓頂閥處于關閉狀態時，橡膠密封圈充氣、膨脹，緊緊地壓在球面圓頂閥芯上，從而形成一個非?？煽?nbsp;密封環帶，阻止了管道內物料的流動。
　　圓頂閥閥芯根據使用場合的不同，采用不同材料，表面進行不同硬化處理方式，利用閥芯光滑堅硬的表面，可保證與橡膠密封圈良好的緊密接觸，以確保密封的可靠。橡膠密封圈采用特種橡膠制成，具有耐高溫、耐腐蝕、耐磨損、耐老化等特點，使用壽命長。閥門開啟時，料口全流通無阻擋。該閥適用于氣體、液體、半流體及固體粉末等物質。

Ø 注意事項
     橡膠密封圈充氣壓力應保證在0.40—0.60MPa且高于輸送壓力0.15MPa，氣缸工作壓力0.45—0.65MPa，使用潔凈、干燥、無油壓縮空氣。

Ø 安裝、使用要點
　　1、安裝前應仔細閱讀本說明書，并核對閥門型號、通徑及技術參數。
　　2、嚴禁裝上閥門后施焊法蘭，以免損壞閥門密封圈。管道預留的閥門安裝距離應適當，法蘭兩邊加墊片。
　　3、兩管道中心與閥門通徑中心應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻?qū)ΨQ。
　　4、該閥門出廠前已經過調整和動態試驗，氣路連接完好。
Ø 易損件
　　主要易損件為密封圈、閥芯。

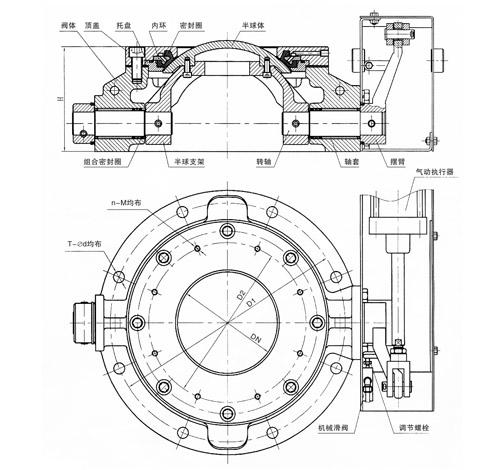

氣動圓頂閥結構

安裝尺寸

型號	D1	D2	H	n-M	T-Ød
A-10Q-200	470	315	207	8-M12	8-Ø22
A-10Q-300	630	432	282	12-M20	12-Ø26

安裝，使用要點
　　1.安裝前應仔細閱讀本說明書,并核對閥門型號,通徑及技術參數.
　　2.壓縮空氣未排放前，嚴禁開啟閥門！嚴禁水和濕料進入閥內！
　　3.嚴禁上閥門后施焊法蘭,以免損壞閥門密封圈.管道自先預留的閥門安裝距離應適當,法蘭兩邊加墊片.
　　4.兩管道中心與閥門通徑中心應保持同軸,法蘭兩面一個平整,以保證閥門的夾緊和工作正常.
　　5.定期巡查圓頂閥的工作情況,對異常情況應及時,正確的處理.
　　6.在吊裝,安裝,操作,調試和維修時,應符合安全操作規程.
　　7.該閥門出廠前已作調整和動態試驗,氣路已經連接好。
閥門訂貨須知:
1. 閥門類型/產品名稱、型號規格
2. 閥門公稱通徑
3. 閥門操作壓力
4. 閥門使用溫度
5. 產品應用工況、介質成分
6. 端部連接形式與法蘭標準
7. 閥門驅動方式
8．額定流量系數
9. 零件材料或其他要求
