供應蕪湖電纜故障測試儀

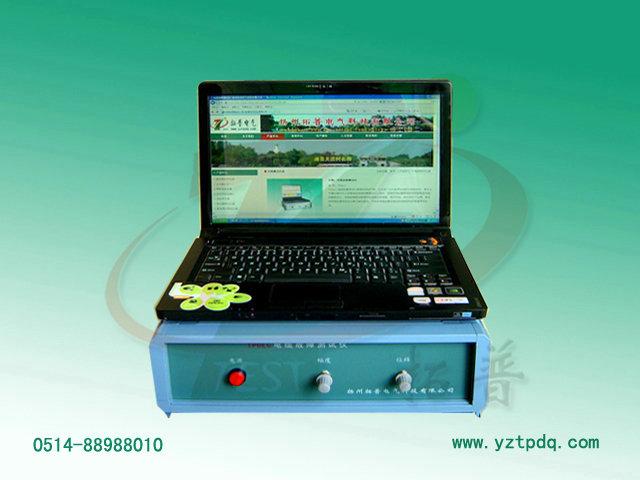

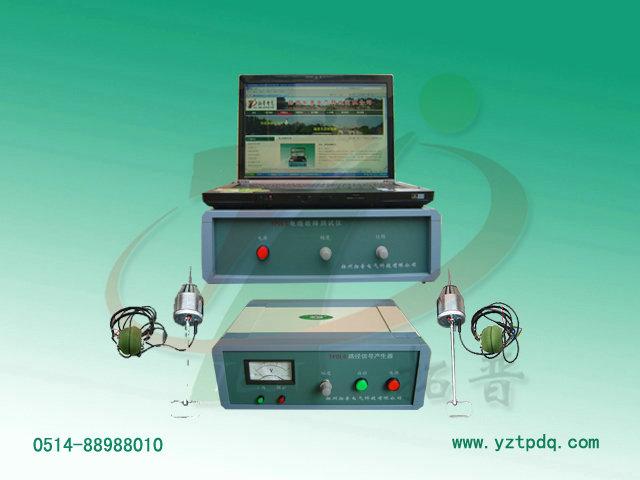

TPDLC 電纜故障測試儀是在電纜故障測試儀主機確定電纜故障點的大致位置的基礎上來確定電纜故障點的位置。對于未知走向的埋地電纜，需使用路徑儀來確定電纜的地下走向。若已知電纜的具體走向，可不使用路徑儀。電纜故障測試儀主機可與筆記本電腦直接相連，便于管理與操作。整套儀器配合使用可以快速準確地找到各種電纜的故障點,適用于廣大廠礦企業、冶金石化系統、電廠、機場、鐵路和供電等部門。電纜故障測試儀廣泛應用于35KV以下各種不同截面的鋁芯、銅芯電力電纜、高頻同軸電纜及市話電纜的低阻、短路、開路及各種高阻故障的探測，是保障安全供電的必備設備和電纜生產、維護工作者的得力助手。經全國幾百家不同用戶等多家單位實際使用用戶普遍反映該儀器具有使用方便、測量精度高、測試時間短和性能穩定的優點，得到了廣大用戶的一致好評。

揚州拓普電氣科技有限公司
    尊敬的新老用戶：
    首先向您這些年來對我公司產業工作的支持表示衷心的感謝！
    揚州拓普電氣科技有限公司是一家集電力測試儀器、儀表研發、生產、銷售于一體的。主要為電力部門及電力設備生產企業提供的高壓試驗設備。公司位于古老的京杭大運河畔的揚州市。咨詢熱線：0514-88988010  拓普官網：www.yztpdq.com


產品簡介
   TPDLC 電纜故障測試儀是在電纜故障測試儀主機確定電纜故障點的大致位置的基礎上來確定電纜故障點的位置。對于未知走向的埋地電纜，需使用路徑儀來確定電纜的地下走向。若已知電纜的具體走向，可不使用路徑儀。電纜故障測試儀主機可與筆記本電腦直接相連，便于管理與操作。整套儀器配合使用可以快速準確地找到各種電纜的故障點,適用于廣大廠礦企業、冶金石化系統、電廠、機場、鐵路和供電等部門。電纜故障測試儀廣泛應用于35KV以下各種不同截面的鋁芯、銅芯電力電纜、高頻同軸電纜及市話電纜的低阻、短路、開路及各種高阻故障的探測，是保障安全供電的必備設備和電纜生產、維護工作者的得力助手。經全國幾百家不同用戶等多家單位實際使用用戶普遍反映該儀器具有使用方便、測量精度高、測試時間短和性能穩定的優點，得到了廣大用戶的一致好評。
電纜故障測試儀技術參數
1．測試方法：多脈沖法；沖擊高壓電流取樣法；低壓脈沖法.
2．沖擊高壓：低于35KV
3．數據采樣速率: 120MHz、90MHz、60MHz、30MHz
4．測試距離：＞20Km
5．讀數分辨率：＜0.5m
6．系統測試精度小于50cm
7、測試脈沖幅度：約400VP-P
8．多脈沖發送及故障反射信號的自動顯示，使得故障特征波形的表示極為簡單。所有的高阻故障波形一種，即類似低壓脈沖法的短路故障波形。
9．電纜故障測試儀具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察?？梢詢Υ娲罅康默F(xiàn)場測試波形。
10．能將電纜故障測試儀在不同的工作狀態下測得的故障電纜波形同時顯示在屏幕上進行同屏對比和疊加對比。使得故障距離的判斷更加準確。
11．內置電源：充滿電后可連續工作6小時，亦可外接交流電源工作。
12．工作條件: 溫度-10℃～+45℃，相對濕度＜90%，大氣壓力750±30mmHg。
電纜故障測試儀適用范圍：
1是各類高阻接地型和疑難電纜故障定位的必備儀器。適用于各種電力電纜、鐵路信號電纜、通信電纜的粗測和定點，包括各種高阻故障、閃絡性故障、低阻接地故障，對潮氣侵入型和電纜接頭內封閉型等復雜的疑難故障定位非常有效。

電纜故障測試儀產品特點：
    電纜故障測試儀具有單次放電、周期放電功能，配合電纜故障測試儀器查找電纜故障。
    臺式結構，所有控制、操作和顯示器件均設置于前面板,顯示直觀。
    升壓、整流、放電裝置一體化，接線簡單、操作方便。
    控制回路采用電子技術設計，安全性、可靠性提高。
    可自定義所需電壓值，無需調節球間隙。
    電纜故障測試儀斷電后通過內設安全裝置，將殘存電荷放掉，保證安全。

電纜故障測試儀技術指標:
1、脈沖高壓輸出：0～30KV， 負極性，連續可調
2、直流高壓輸出：0～35KV 輸出電流：100mA
3、內置電容： 2uF/35KV
4、工作方式： 直流/單次脈沖/周期脈沖
5、放電周期： 4s（可訂制0-30s可調）
6、電壓電流指示誤差：±2%
7、放電能量： 900J
8、供電電源： 220V±20% 50Hz±1%
9、海拔高度： 1000m以下
10、環境溫度： -5℃－40℃
11、相對濕度： ≤70％ (40℃時)
12、體 積： 400×380×400mm
13、質 量： 45kg
電纜故障測試儀工作原理：
    發射機發射的大功率特殊信號輸入被測的電纜，將接收機靠近所選定的電纜上，則感應的電流脈沖的方向由電表指針標出并且反映出接收信號的幅度大小。對鄰近的其他電纜由于電感或電容耦合，或由于返回電流經過層引起的訊號，此時電表指針也將擺動，但其強度明顯比被測電纜指示要小。


電纜故障測試儀應用范圍：
    電纜識別儀適用于各種型號電纜中的停運電判別；識別所要尋找的電纜；對于電纜溝、橋架及固定在墻上的電纜尤為方便。
電纜故障測試儀性能指標：
    信號發生器：
    電 源：AC220V 50Hz
    輸出功率：1.5KVA
    輸出方式：間隙調制方式
    間隙時間：1—3S
    環境溫度：-10—45 c°
    機殼尺寸：250*130*250立方毫米
    接收機：
    電 源：5#電池四節
    檢測電流：2A5A
    檢測方式：感應式、判別方向及大小
    儀器特點
    a) 識別準確；
    b) 操作簡單明了，無誤操作；
    c) 指示清晰無誤判斷；
    d) 整套儀器小巧、美觀；
    g) 適合各種型號電纜
電纜故障測試儀注意事項：
    1) 電纜故障測試儀與被測電纜聯接前應給被測電纜對地放電；
    2) 電纜故障測試儀調零時“靈敏度”旋鈕應從小到大逐步增加；
    3) 電纜故障測試儀測量時測量電流應逐步增加，電流大小應以檢零表稍有 偏差為宜，電流不要超過20A；
    4) 對于開路故障本儀器不適用；
    5) 對于只能單端測量的電纜，如果芯線全壞本儀器不適用；
    6) 如果被測芯線有兩個以上的壞點本儀器也不適用。
電纜故障測試儀主要功能
    大屏幕液晶中文圖形顯示 ；直埋電纜故障的定位
    自帶充電電池，不需市電，便于野外操作 多種探測模式，適合各種復雜管線的探測
    連續自動阻抗匹配，不需人工干預
    多天線、多通道，直接顯示電纜埋深
    尋測50Hz運行電纜路徑 ；具有背光功能適合夜間使用
    電流測量用于平行管線 ；內置歐姆表可測環路電阻
    地下未知管線的普查 ；帶電電纜的路徑查找
    發射機技術指標：
    工作頻率：音頻、射頻、組合頻率
    匹配負載：5歐姆-3000歐姆
    功率輸出：低擋（1W）、高擋（3W）
    工作模式：直連法、感應法、耦合法
    電池類型：8節一號電池 連續工作時間：大于8小時
    阻抗顯示：四位數字
    過熱過流：自動保護
    工作溫度：-10°C - 50°C
    尺寸大小：16×16×39 CM3
    重 量：4公斤
    接收機技術指標：
    工作頻率：音頻、射頻、50無源交流頻率
    天線模式：波谷法、波峰法
    信號強度表示：條形圖、數字量程0--999
    聲音指示：隨信號強度變化的音調
    增益控制：按鍵式數字顯示
    動態范圍：105db
    電流指示：顯示被測電纜的有效電流值 探深：不小于5米
    直讀深度測量：三位數字顯示，直讀深度 2.5米
    精 度：音頻：±（1-5）% 射頻：±（5-12）%
    與現場環境、非同心線的形狀、鄰近管線的分布
    等情況有關
    工作溫度：-10°C - 50°C
    電池型號：6節二號電池
    連續工作時間：大于20小時
    尺寸大?。?0×20×11 CM3
    重 量：3公斤
    標準配置：
    接收機、發射機、地釬、儀器包裝箱、充電電池及充電器
    選配件：
    耦合感應夾鉗、跳接電纜、A字架、車載充電器
