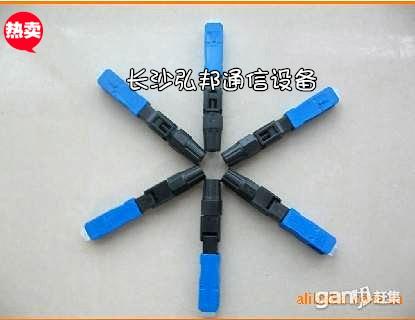

供應SC光纖快速連接器

SC光纖快速連接器
      在安裝任何光纖系統時，都必須考慮以低損耗的方法把光纖或光纜相互連接起來，以實現光鏈路的接續。光纖鏈路的接續，又可以分為性的和活動性的兩種。性的接續，大多采用熔接法、粘接法或固定連接器來實現;活動性的接續，一般采用活動連接器來實現。本文將對活動連接器做一簡單的介紹。
　　光纖活動連接器，俗稱活接頭，一般稱為光纖連接器光纖連接器報價、參數、圖片、群樂，是用于連接兩根光纖或光纜形成連續光通路的可以重復使用的無源器件，已經廣泛應用在光纖傳輸線路、光纖配線架和光纖測試儀器、儀表中，是目前使用數量最多的光無源器件。
　　光纖連接器的一般結構
　　光纖連接器的主要用途是用以實現光纖的接續?，F(xiàn)在已經廣泛應用在光纖通信系統中的光纖連接器，其種類眾多，結構各異。但細究起來，各種類型的光纖連接器的基本結構卻是一致的，即絕大多數的光纖連接器的一般采用高精密組件(由兩個插針和一個耦合管共三個部分組成)實現光纖的對準連接。
　　這種方法是將光纖穿入并固定在插針中，并將插針表面進行拋光處理后，在耦合管中實現對準。插針的外組件采用金屬或非金屬的材料制作。插針的對接端必須進行研磨處理，另一端通常采用彎曲限制構件來支撐光纖或光纖軟纜以釋放應力。耦合管一般是由陶瓷、或青銅等材料制成的兩半合成的、緊固的圓筒形構件做成，多配有金屬或塑料的法蘭盤，以便于連接器的安裝固定。為盡量地對準光纖，對插針和耦合管的加工精度要求很高。
　　光纖連接器的性能
　　光纖連接器的性能，首先是光學性能，此外還要考慮光纖連接器的互換性、重復性、抗拉強度、溫度和插拔次數等。
　　(1)光學性能：對于光纖連接器的光性能方面的要求，主要是插入損耗和回波損耗這兩個最基本的參數。
　　插入損耗(Insertion Loss)即連接損耗，是指因連接器的導入而引起的鏈路有效光功率的損耗。插入損耗越小越好，一般要求應不大于0.5dB。
　　回波損耗(Return Loss， Reflection Loss)是指連接器對鏈路光功率反射的抑制能力，其典型值應不小于25dB。實際應用的連接器，插針表面經過了專門的拋光處理，可以使回波損耗更大，一般不低于45dB。
　　(2)互換性、重復性
　　光纖連接器是通用的無源器件，對于同一類型的光纖連接器，一般都可以任意組合使用、并可以重復多次使用，由此而導入的附加損耗一般都在小于0.2dB的范圍內。
　　(3)抗拉強度
　　對于做好的光纖連接器，一般要求其抗拉強度應不低于90N。
　　(4)溫度
　　一般要求，光纖連接器必須在-40oC ~ +70oC的溫度下能夠正常使用。
　　(5)插拔次數
　　目前使用的光纖連接器一般都可以插拔l000次以上。
　　部分常見光纖連接器
　　按照不同的分類方法，光纖連接器可以分為不同的種類，按傳輸媒介的不同可分為單模光纖連接器和多模光纖連接器;按結構的不同可分為FC、SC、ST、D4、DIN、Biconic、MU、LC、MT等各種型式;按連接器的插針端面可分為FC、PC(UPC)和APC;按光纖芯數分還有單芯、多芯之分。
　　在實際應用過程中，我們一般按照光纖連接器結構的不同來加以區分。
    光纖冷接子是應急時候用一下，通訊線路中斷，在沒有熔接機的情況下使用。光纖冷接子---這個就相當于做接頭，用于光纖對接光纖或光纖對接尾纖，（光纖對接尾纖是指光纖與尾纖的纖芯對接而不是前者說的尾纖頭），用于這種冷接續的東西叫做光纖接線子。光纖冷接子是兩根尾纖對接時使用的，它內部的主要部件就是一個精密的v型槽，在兩根尾纖撥纖之后利用冷接子來實現兩根尾纖的對接。他操作起來更簡單快速，比用熔接機熔接省時間。
產品名稱 冷接子 產品型號 3M/普通
產品類型 光纖冷接子 產品作用 光纖冷接續
◆主要技術參數
*光纖外徑：φ0.9mm, φ2.0mm, φ3.0mm可選，有帶狀和普通二種類型，帶狀有4、6、8、12芯供選擇。并有PC、UPC、APC可供選擇，有單模、多模兩種。
*插入損耗：≤0.2dB
*回波損耗：PC≥40dB、UPC≥50dB、APC≥60dB
*互換性試驗：≤0.2dB
*振動試驗：≤0.1dB(10-60Hz,1.5mm振幅)
*抗拉強度試驗：≤0.1dB（0-15Hg拉力，φ0.9mm光纖除外）
*高溫試驗：≤0.2dB（+85℃，持續100小時）
*低溫試驗：≤0.2dB（-40℃，持續100小時）
*溫度循環試驗：≤0.2dB（-40℃~+85℃，循環5次后）
*濕度試驗：≤0.2dB（+25℃~+65℃，相對濕度93%，100小時后）
◆應用范圍
*適用于通信網絡，光纖CATV設備，計算機網絡接口等

      閉合密封工作，無障礙穿纖
      平均損耗小于0.15dB，回波損耗大于40dB
      在線抗拉力大于5N
      應用范圍：
      電信業務

    隨著FTTH光纖到戶的迅猛發展，對光纖冷接子的需求也大大增加，作為國內光纖冷接續產品的主要生產廠商---江蘇宇特，經過4年不懈努力，研發出上 款免工裝、接續速度最快、接續最為可靠的光纖冷接子，依據2009年頒布的《“通信用單芯光纖機械式接續器”報批稿》進行了測試，通過泰爾試驗室 測試，進入大批量商用階段。
    平均損耗小于0.15dB，回波損耗大于40dB，在線抗拉力大于5N，并與銷售戰略合作伙伴一起， 2009年順利入圍江蘇電信、山東聯通、四川聯通、山西聯通，產品已在天津聯通、廣東電信、上海電信、江蘇電信批量使用，并出口歐盟、東南亞、印度等國，服務電信業。宇特光電的光纖冷接子號稱上接續最快的冷接子 冷接子系列包括 L925B 通用型冷接子 L925BP皮線對接冷接子 L925BH尾纖冷接子。光纖快速連接器跟光纖冷接子將在FTTH接入發揮不可替代的作用，光纖快速連接器現場端接技術剛好解決這個難題，無需熔接操作方便快捷、接續成本低，真正實現隨時隨地的接入。

光纖快速連接器簡單介紹
    宇特光電沒有局限于國外產品的模仿而是通過自己的自主創新推出全新理念的非預置光纖成端技術突破傳統接續成端理念，平均損耗小于0.3dB, 采用光纖全真彈性對接，接續性能在同類產品中（插入損耗小于），接續點設置在插芯表面，抗沖擊光纖夾持、接續效果可視化，不存在匹配液流失帶來的接續 故障，耐高低溫、防潮、抗污染，耐候性能優越，適用于各種惡劣環境，減少后期故障發生。宇特光電呂總強調將“非預置光纖快速成端技術主要是指在光纖快速接 續連接器中使用無斷點直連式光纖成端技術，采用全真彈性對接模式，。在V-Groove內沒有對接點，在施工時對光纖端面可進行檢查，其內無斷續點，其回 波損耗穩定在45dB之上，能基本滿足CATV等信號的傳輸。 設計插損小于0.15 d B, 回損大于45 d B。
SC光纖快速連接器
