供應72芯ODF單元箱

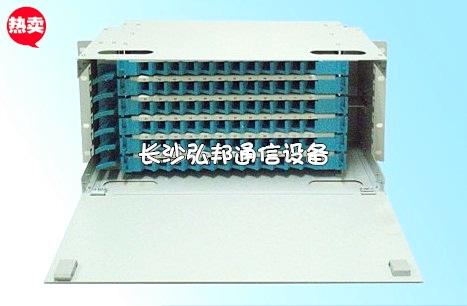

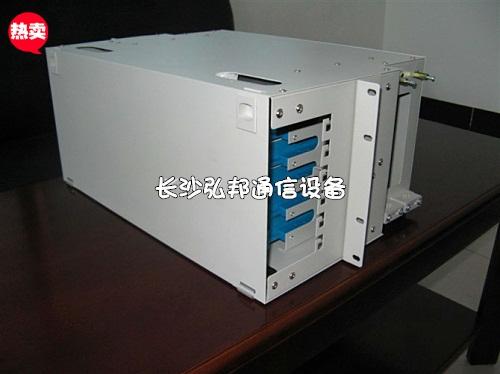

72芯ODF單元箱
◆ 產品名稱：ODF單元箱
◆ 產品型號：HB-ODF
◆ 產品類型：（12芯、24芯、48芯、72芯、96芯）
◆ 規格：19〞標準安裝
◆ 材質：殼體采用厚度1.5mm冷扎板制成，環氧靜電噴塑，外形美觀，使用方便
◆ 顏色：灰色；
◆使用條件
*工作溫度：-10°C~+40°C
*貯存溫度：-25°C~+55°C
*相對濕度：≤85%（+30°C ）
*大氣壓力：70Kpa~106Kpa
◆光電性能
*標稱工作波長：850nm、1310nm 、1550nm
*插入損耗：≤0.5dB
*回波損耗：PC≥40dB、UPC≥50dB、APC≥60dB
*抗電強度：≥3KV(DC)/1min不擊穿、無飛??；
*絕緣電阻：≥1000MΩ/500V(DC)
*壽命：≥1000次
*收容盤光纖彎曲半徑：≥40mm]
◆機械性能
*塑料件燃燒性能符合GB51697-85的規定。
*光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm
*光纜進入機箱，曲率半徑大于光纜直徑的15倍
*殼體采用厚度1.5mm冷扎板制成，環氧靜電噴塑，外形美觀，使用方便
◆功能
*具有光纜固定和保護功能
*具有光纜終接功能
*調線功能
*光纜纖芯和尾纖的保護功能
◆應用范圍
*適用于光纖到小區，光纖到大樓，遠端模塊局及無線的中小型配線系統
產品概述：
    熔接一體化機框具有光纜固定和保護功能光纜終接功能、調線功能、以及光纜纖芯和尾纖保護功能。即可單獨配裝成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝適用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。
產品特性：
· 標準單元結構尺寸，19英寸寬度，既可裝入配線架機柜，也可該做壁掛安裝。
· 工藝精良結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖分配盤采用摻雜阻燃材
· 料的塑料材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持
· 在40mm以上。
· 既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜架內構成綜
· 合配線架。具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲
· 光纜纖芯和尾纖的存儲和保護功能等。

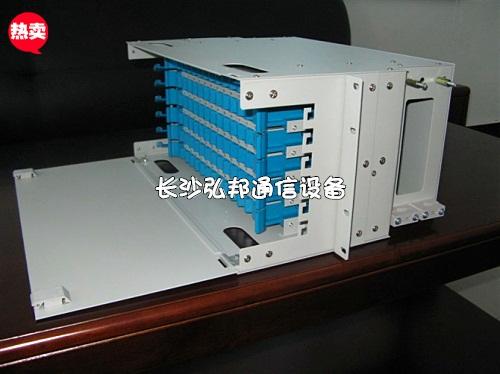

· 配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。在機箱后部有光纜引入孔和固定模塊
· 固定后經光纜盤繞架引入分配盒；光纖分配盤結構為可開啟上下層結構：開啟上層，將尾纖光
· 纖連接器與下層適配器連接后沿走線架盤繞經出線孔繞至上層，即可合起上層，尾纖頭與引入
· 的光纜纖芯熔接后把熔點固定在槽位內粘住，即完成操作，將分配盤插入對應層位即可；分配
· 盒下面為跳纖存儲盤由于各功能模塊可分開操作，使用靈活方便。
技術特性:
· 插入耐久性壽命>1000次
· 高壓防護地與機架間絕緣電阻>20000MΩ/1分鐘,不擊穿,無飛弧
工作環境：
· 工作溫度: -5℃～+40℃
· 相對濕度：≤85%(+30℃)
· 大氣壓力：70～106Kpa
72芯ODF單元箱
