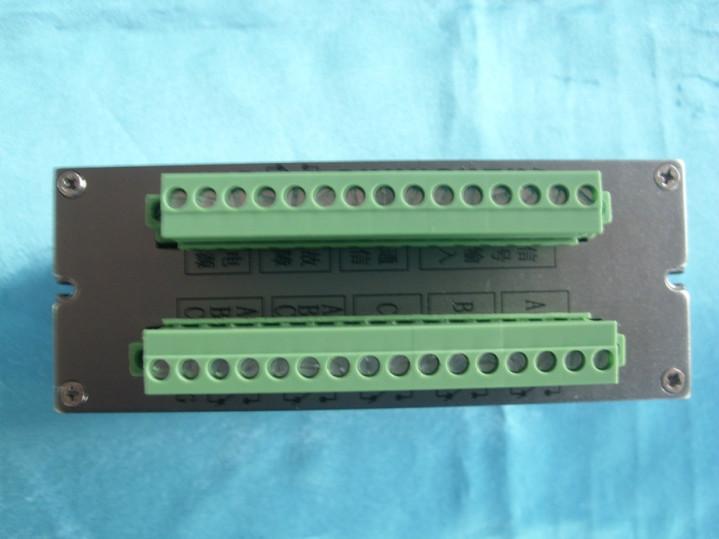

供應GLS*高壓帶電顯示閉鎖裝置

DXW（N）—GIS 高壓帶電顯示閉鎖裝置

                使用說明書

一 產品概述

   DXW(N)—GIS系列高壓帶電顯示閉鎖裝置，是根據電力系統“五防”要求，專為GIS組合電器開關設備配套而設計開發的一種小型帶電顯示裝置，該裝置采取非接觸式高壓帶電檢測手段，檢測傳感器安裝處的設備帶電狀況，并輸出聲光信號和控制接點，主要用于交流50HZ,E額定電壓35KV及以上等級的GIS組合電器上?？梢苑乐闺娖髡`操作事故的發生，避免人身傷亡，設備損壞，大面積停電等惡性事故造成的重大損失。

二 裝置簡介

   本裝置利用GIS組合電器本身自帶的帶電傳感器，通過屏蔽線與本裝置連接。該裝置接收高壓帶電體電場信號并且進行比較判斷，當設備帶電時，所對應的每相指示燈常亮，當設備不帶電時，所對應的每相指示燈滅。裝置采用分相控制，任何一相帶電時都輸出強制閉鎖信號。當該裝置失去控制電源時，該裝置同樣輸出強制閉鎖信號，保持閉鎖狀態。該裝置具有自檢功能，可以自動檢測各功能模塊和帶電傳感器，在裝置和傳感器發生任何故障時都發出提示信號，并輸出強制閉鎖信號，保持閉鎖狀態。當該裝置不與GIS組合電器配合使用時，本裝置也可以與我公司原帶電顯示閉鎖裝置的傳感器配合使用，只需把傳感器的屏蔽線接上就可以使用。其安裝方式與原帶電顯示閉鎖裝置一樣。
