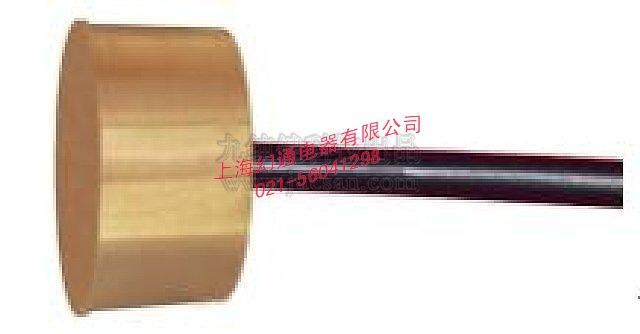

JCJ100ZGF固定法蘭式溫度傳感器

[溫度傳感器

上海溫度傳感器

JCJ100ZGF

法蘭式溫度傳感器]

上海市溫度傳感器廠家

采購數量

1 件以上

價格

電議

運費： 上海市寶山區 | 賣家支付運費

購買數量： 庫存 2333件

在線詢盤 聯系廠家：13524411981 021-56041298

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚?xiě)！

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[溫度傳感器上海溫度傳感器 JCJ100ZGF 法蘭式溫度傳感器]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（JCJ100ZGF固定法蘭式溫度傳感器）

品牌： 上?；猛?/span>
型號： JCJ100ZGF
加工定制： 否
種類： 濕度
制作工藝： 薄膜
輸出信號： 模擬型
材料： 陶瓷
材料物理性質： 導體
材料晶體結構： 多晶

上?；猛娖鱆CJ100ZGF 固定法蘭式溫度傳感器

JCJ100ZGF固定法蘭式溫度傳感器由接線盒、固定法蘭和保護管三部分組成。產品可廣泛應用測量氣溫、液體溫度、油溫及物體表面溫度等。021-56041298，13524411981

技術參數
鉑熱電阻：Pt100、Pt500、Pt1000（-200～600）℃ 精度等級： A級±（0.15+0.002|t|）℃ B級±（0.30+0.005|t|）℃
銅熱電阻：Cu50 （-50～150）℃ 精度： ±（0.30+0.006|t|）℃ 注：|t|為實測溫度的值。
保護直徑和熱響應時間： ?12（＜45S），?16 （＜90S） Cu50：?12（＜120S）
公稱壓力：6.4MPa（有壓力要求的測溫應用請?jiān)谶x型時注明）固定法蘭分為?95、?105、?115三種規格

產品外形及結構圖如下所示：

產品型號	產品外形圖	外形結構示意圖
JCJ100ZGF

☆ 固定法蘭參數說明						固定法蘭外形示意圖
代號	D	1	D2	D3	d
F1	95	65	45	12或16	14
F2	105	75	55	12或16	14
F3	115	85	65	12或16	14
符號說 明	D：固定法蘭直徑 D3：保護管直徑
	D1：定位孔同心圓直徑
	d：定位孔直徑(數量為4個)

JCJ100ZGF固定法式溫度傳感器
JCJ100ZGF P口◇T口口C口D口L口I口F口口X口
	P口	0=Pt100 1= Pt1000 5=Pt500 6=Cu50 9=						傳感器類型
		◇	1=1（單支裝，可省略） 2=2（雙支式）					熱電阻元件支數
			T口	0=0～100 1=-50～150 2=-50～200 3=-50～300 9=				測溫范圍(℃)
				口	A=A級 B=B級 9=			傳感器精度
				C口	1=SUS321(默認) 4=SUS304 6=SUS316 9=			保護管材質
					D口	12=12 6=16 9=		保護管直徑
					L口	1=50 2=100 3=150 4=200 5=250 6=300 7=350 8=400 10=500 11=800 12=1000 9=		保護管總長(mm)
					I口	1=50 2=100 3=150 4=200 5=250 6=300 7=350 8=400 10=500 11=800 12=1000 9=		插深長度
					F口	1=?95法蘭 2=?105法蘭 3=?115法蘭		法蘭規格見上圖
					口	1=簡易式 2=防噴式 3=防水式 4=防爆式 9=		接線盒類型
						X口	2=兩線制 3=三線制 4=四線制	接線輸出線制
選型舉例：如選取類型為B級Pt100，溫度0～150℃，保護管材質SUS321管徑為16mm,保護管長度為200mm 插深150mm 法蘭為 ?105法蘭，接線為三線制，接線盒為防水式。產品型號：JCJ100ZGF P0T1B C1D16L4I3 F23X3 如需要以(4～20mA)輸出，需要配溫度模塊，請注明：如 JCJ100ZGF P0T1B C1D16L4I3 F23X3 (4～20mA)
