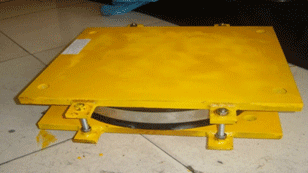

供應球形橡膠支座

供應球形橡膠支座QZ
QZ球形橡膠支座的安裝方法及注意事項
1、當我公司生產的球形橡膠支座在出廠時,就已經把支座調平,并擰緊連接螺栓,以防止球形支座在安裝過程中發生轉動和傾覆。我們可根據用戶設計需要預設轉角及位移,但施工單位應在訂貨前提出預設轉角及位移量的要求,由生產廠家在裝配時預先調整好。
2、橋梁施工單位安裝前方可開箱,并檢查裝箱清單,包括配件清單、檢驗報告復印件、橡膠支座產品合格及支座安裝養護細則。施工單位開箱后,不得任意轉動連接螺栓,并不得任意拆卸支座。3、對于球形支座在安裝時,安裝高度應符合設計要求,要保證橡膠支座平面的水平及平整。球形支座支承面四角高差不得大于2MM。
4、橋梁養護單位每年都要對橋梁支座進行定期嚴格檢查,球形橡膠支座附近的雜物及灰塵,并用棉絲仔細擦除不銹鋼表面的灰塵,以確保可以使用。QZ球形鋼支座主要技術性能
1、QZ球形鋼支座按反力(堅向承載力)可以分為16級:1000,1500,2000,2500,3000,4000,5000,6000,7000,8000,9000,10000,12500,15000,17500,20000kN,大于20000kN時單獨設計加工。
2、球形支座設計轉角分為 0.01 0.015和0.02rad。3、球形支座位移量:順橋向:1000～2500KN,e=±50mm;3000～1000kN;e=±50mm, ±100mm和±150mm。橫橋向:采用DX多向活動支座,e=±20mm。設計位移量根據工程需要可進行變更。
4、球形鋼支座設計摩擦系數在聚四氟乙烯板有硅脂潤滑條件下,應力為30Mpa左右時,取值如下:常溫(-25℃～+60℃)0.03；低溫(-40℃～+40℃)0.05
5、QZ橡膠支座可承受的水平力:縱向活動支座(ZX)橫橋向水平力為支座反力的10%；固定支座(GD)承受水平力為支座反力的10%。


QZ系列球型盆式橡膠支座是由上支座板、下支座板、球形板、聚四氟乙烯滑板(F4、球面四氟板)及橡膠擋圈組成的一種特殊盆式橡膠支座產品。它將盆式支座中的橡膠板改為球面四氟板因而得名,由于QZ球型支座中間鋼板及底盆亦相應地改成球面,減小了摩擦系數。其位移由上支座板與平面四氟板之間的滑動來實現。在上支座板上設置導向槽或?qū)颦h(huán)來約束支座的單向或多向位移,可以制成球形單向活動支座和固定支座。通過球形板和球面四氟板之間的滑動來滿足支座轉角的需要。
我廠生產的QZ球型支座以傳力可靠,轉動靈活的特點,不但具有GPZ盆式橡膠支座承載能力大的特點,座位移大等特點,而且能更好地適應大轉角的需要,與普通盆式支座相比具有下列優點:
1、球形橡膠支座通過球面?zhèn)髁?不會出現力的縮頸現象,作用在混凝土上的反力比較均勻；
2、球形支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程,轉動力矩小,而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦系數有關,與支座轉角大小無關,特別適用于大轉角的要求,設計轉角可達0.05rad.
3、QZ球型支座各向轉動性能一致,適用于寬橋、曲線橋；4、這種支座產品不用橡膠承壓,不存在橡膠老化對支座轉動性能的影響,特別適用于低溫地區。QZ球形支座產品示意圖

QZ系列球型橡膠支座是由這6部分組成的:1、上支座板 2、下支座板 3、支座鋼球芯 4、PTFE圓平板 5、PTFE球形板 6、不銹鋼球形鋼橡膠支座特點 球型橡膠支座具有傳力可靠,各向轉動性能一致,不僅具備盆式橡膠支座承載能力大、水平位移大的特點,而且能適應大轉角的需要,適用于寬橋、曲線橋。由于承壓部件不使用橡膠件,不存在橡膠低溫脆性等影響,因此特別適用于低溫地區。本系列橡膠支座執行標準為:GB/T17955-2000《球型支座技術條件》。
