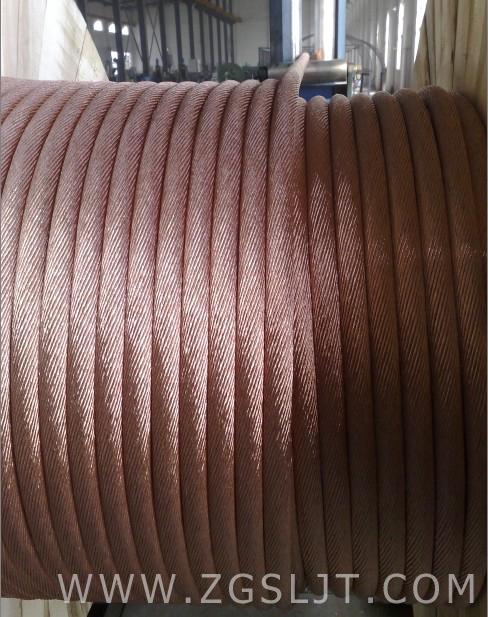

供應軟銅絞線裸銅絞線

滁州市軟銅絞線裸銅絞線廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 0550-7305800 郵箱： zgsljt@163.com

傳真： 0550-7305087 地址： 安徽滁州市

在線詢盤聯系廠家：0550-7305800 13955040807

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應軟銅絞線裸銅絞線）

軟銅絞線是電氣裝備及電子電器或元件接線用的軟連接線。
軟銅絞線的主要的產品標準按（GB12970.2-91）；
軟銅絞線的型號為：
TJR1-1型軟銅絞線；TJR2-2型軟銅絞線；TJR3-3型軟銅絞線；TJRX1-1型鍍錫軟銅絞線；TJRX2-2型鍍錫軟銅墻鐵壁絞線；TJRX3-3型鍍錫軟銅絞線。

●絞向：軟銅絞線外層的絞向為右，除非供需雙方另有協議，相鄰層的絞向應相反。絞合應緊密整齊，不得有斷股和缺股。

●TJR1及TJX1型軟銅絞線的結構符合表的規定。
TJR2及JRX2型軟銅絞線的結構符合表NO.2的規定。
TJR3及JRX3型軟銅絞線的結構符合表NO.3的規定。

●表中有括號的規格為不推薦規格。用戶如有特殊要求，歡迎與本公司直接洽談。

●銅編織線產品結構圖

  TZ、TZX銅編織線是用于電氣裝置，開關電器，電爐及蓄電池等的軟連接線。銅編織線的技術性能及規格（JB/T6313.2-92）；
■銅編織線采用優質圓銅線（0.20,0.15,0.20mm）或鍍錫軟銅線（0.10,0.15mm）以多股（24，36，48）經單層或多層編織而成。
■TZ-10型及TZX-10型紋編織線如表。
■TZ-15型及TZX-15型紋編織線如表NO.2。
■TZ-20型及TZX-20型紋編織線如表NO.3。
  如用戶有特殊要求，歡迎與本公司直接洽談。
  注：TZ-銅編織線。
      TZX-銅錫編織線。

TZ-10型及TZX-10型
截面mm²		結構股數×根數/單線標稱直徑mm	外形尺寸mm		20℃直流電阻Ω/km不大于		計算重量 kg/km
標稱	計算	結構股數×根數/單線標稱直徑mm	寬度不大于	厚度參考值	TZ-10	TZX-10	計算重量 kg/km
4	3.96	36×14×1/0.10	8	1.0	5.44	5.69	40
6	5.93	36×21×1/0.10	10	1.2	3.63	3.79	59
10	10.17	36×36×1/0.10	14	2.0	2.12	2.22	120
16	15.83	36×56×1/0.10	16	2.5	1.36	1.42	158
25	23.74	36×42×1/0.10	18	3.5	0.91	0.95	237
35	35.61	36×42×1/0.10	20	4.5	0.60	0.63	156

TZ-15型及TZX-15型							NO.2
截面mm²		結構股數×根數/單線標稱直徑mm	外形尺寸mm		20℃直流電阻Ω/km不大于		計算重量 kg/km
標稱	計算	結構股數×根數/單線標稱直徑mm	寬度不大于	厚度參考值	TZ-10	TZX-10	計算重量 kg/km
4	3.39	48×4×1/0.15	9	1.0	6.36	6.65	34
4	3.82	36×6×1/0.15	9	1.5	5.64	5.89	38
6	5.09	48×6×1/0.15	12	1.2	4.23	4.42	51
10	10.18	48×12×1/0.15	20	1.4	2.12	2.22	102
10	10.18	36×16×1/0.15	16	2.0	2.12	2.22	102
16	16.96	48×20×1/0.15	22	2.0	1.27	1.33	170
16	16.54	36×26×1/0.15	20	2.5	1.30	1.35	166
20	20.36	36×32×1/0.15	22	3.0	1.06	1.10	204
25	25.44	48×30×1/0.15	22	3.0	0.85	0.89	254
25	25.44	36×40×1/0.15	26	3.0	0.85	0.89	254
35	33.93	48×20×2/0.15	26	3.2	0.64	0.67	340
35	35.62	36×56×1/0.15	32	3.0	0.61	0.64	357
50	50.89	48×20×3/0.15	28	4.8	0.342	0.44	510
50	50.89	36×40×2/0.15	28	5.0	0.43	0.44	510
70	71.25	48×28×3/0.15	36	5.0	0.30	0.31	714
70	71.25	36×56×2/0.15	35	6.0	0.30	0.31	714
75	76.33	36×40×3/0.15	30	7.0	0.28	0.29	765
95	95.00	48×28×4/0.15	40	6.0	0.23	0.24	950
120	118.74	48×28×5/0.15	42	7.0	0.18	0.19	1187

TZ-20型及TZX-20型							NO.3
截面mm²		結構股數×根數/單線標稱直徑mm	外形尺寸mm		20℃直流電阻Ω/km不大于		計算重量 kg/km
標稱	計算	結構股數×根數/單線標稱直徑mm	寬度不大于	厚度參考值	TZ-10	TZX-10	計算重量 kg/km
16	16.59	24×22×1/0.20	16	3.0	1.30	1.36	166
25	24.88	24×33×1/0.20	18	3.5	0.87	0.91	249
35	33.18	24×44×1/0.20	20	4.0	0.65	0.68	331
50	49.77	24×33×2/0.20	22	5.0	0.43	0.45	498
70	66.36	24×44×2/0.20	24	6.5	0.32	0.33	664
95	90.49	24×40×3/0.20	20	-	0.24	0.25	905
120	120.65	24×40×4/0.20	22	-	0.18	0.19	1207
150	150.82	24×40×5/0.20	24	-	0.14	0.15	1508
185	180.98	24×40×6/0.20	30	-	0.12	0.13	1810
240	241.31	24×40×8/0.20	35	-	0.089	0.093	2413
300	301.63	24×40×10/0.20	40	-	0.071	0.075	3016
400	401.17	24×40×10/0.20			0.054	0.056	4004
		+36×44×2/0.20	45	-
500	500.65	24×40×10/0.20			0.043	0.045	5007
		+48×44×3/0.20	50	-	,,,;
630	633.43	24×40×10/0.20			0.034	0.036	6334
		+48×44×5/0.20	55	-
800	766.15	24×40×10/0.20			0.028	0.029	7661
		+48×44×7/0.20

●銅電刷線產品結構圖

銅電刷線是,用于電機、電器及儀表線路上聯接用的軟連接線。
銅電刷線的產品標準按（GB12970.4-91）銅電刷線的型號為：TS-銅電刷線；TSX-銅鍍錫電刷線；TSR-銅軟電刷線
銅電刷線的規格為：TS型：0.25-16mm² TSX型：0.25-16mm² TSR型：0.063-6.3mm²。

●絞合：
銅電刷線最外層的絞向為右向，除非供需雙方另有協議，相鄰層的絞向應相反，股線的絞向由制造廠規定。

●伸長率：
TS型銅電刷線的伸長率應不小于18%
TSX型鍍錫銅電刷線的伸長率應不小于6%
TSR型軟銅電刷線的伸長率應不小于15%

●表面要求：
電刷線表面應光潔，不得有毛疵。因軟化處理引起的金黃色或淡紅色的表面，仍可作為合格品。

●TS型、TSX型電刷線如表；TSR型電刷線如表NO.2。
如用戶有特殊要求，歡迎與本公司直接洽談。
