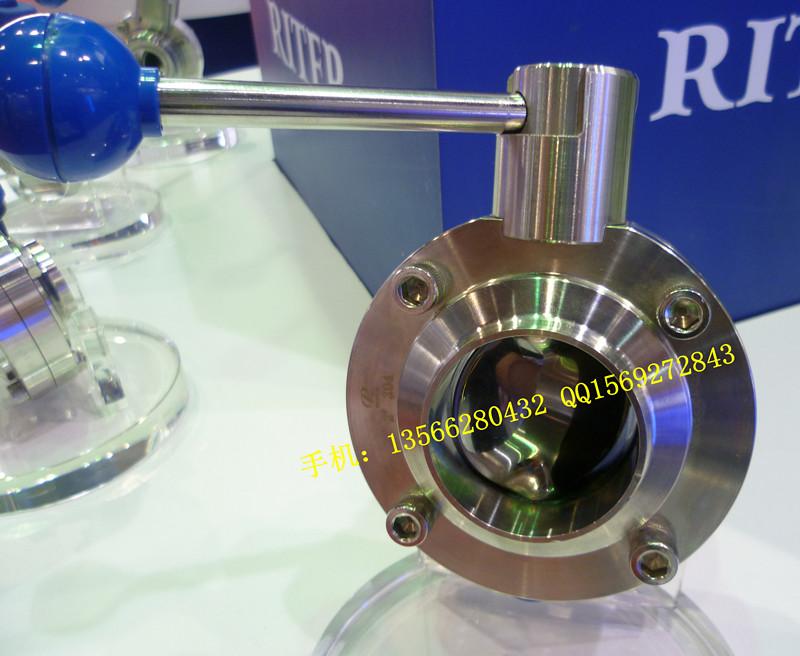

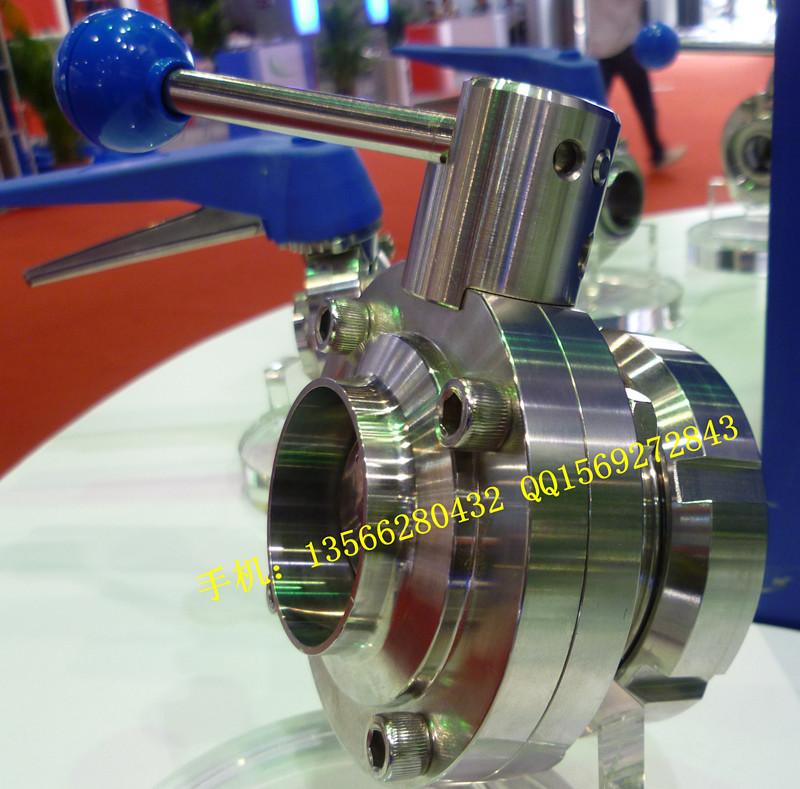

詳細信息（供應衛生級快裝蝶閥/不銹鋼快裝蝶閥）

衛生級快裝蝶閥鴨嘴手柄快裝蝶閥多位手柄快裝蝶閥/不銹鋼手柄快裝蝶閥/塑料手柄快裝蝶閥/卡箍式蝶閥/食品級蝶閥/衛生級蝶閥

蝶閥,無論手動或者自動操作，都可以用到食品加工，制藥和化工等工業的流體產品應用中。手柄控制閥門“開”和“關閉”的位置，當然也可以調節到其他間的位置。氣動控制執行器把活塞的軸向運動轉換成90度旋轉運動，傳輸給蝶閥。
規格 DN10至DN300,1/2"-12"
溫度：150℃滿足CIP/SIP
壓力：10bar
材質：ASTM T304/T316L,1.4301/1.4404
連接方式焊接卡箍螺紋法蘭等
執行標準 DIN SMS RJT 3A ISO IDF
手動操作：多位手柄，拉桿手柄

產品關鍵字：

蝶閥,不銹鋼快裝蝶閥,食品級蝶閥,衛生級手動快裝蝶閥,不銹耐醋酸快裝蝶閥

產品描述：

蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

產品介紹：

【名稱】蝶閥不銹鋼快裝蝶閥食品級蝶閥衛生級手動快裝蝶閥不銹耐醋酸快裝蝶閥

【包裝】紙箱/木箱

【連接】快裝

【材質】SUS304、SUS316L,鍛造

【規 格】DIN標準：DN15—DN150；ISO標準：Ф19(0.75s)——Ф273（10.7s）

【工作原理】蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

【應 用】于乳制品、食品、制藥、啤酒、化妝品等工業領域。

ISO標準衛生級手動快裝蝶閥

D		L	D2	D1	d
Ф19	0.75s	72/76	34/50.5	27.5/43.5	16
Ф25.4	1s	76	50.5	43.5	22.4
Ф31.8	1.25s	76	50.5	43.5	28.8
Ф38.1	1.5s	76	50.5	43.5	35.1
Ф45	1.75s	76	64	56.5	42
Ф50.8	2s	76	64	56.5	47.8
Ф57	2.25s	76	77.5	70.5	53
Ф63.5	2.5s	80	77.5	70.5	59.5
Ф76.2	2.5s	84	91	83.5	72.2
Ф88.9	3.5s	84	106	97	84.9
Ф101.6	4s	90	119	110	97.6
Ф108	4.25s	90	119	110	104

Ф125Ф133Ф159Ф219規格可聯系我們

DIN標準衛生級手動快裝蝶閥

規格	L	Lo	D2	D1	d
DN15	72/76	97	34/50.5	27.5/43.5	15
DN20	76	97	50.5	43.5	19
DN25	76	107	50.5	43.5	25
DN32	76	107	50.5	43.5	31
DN40	76	117	50.5	43.5	37
DN50	76	132	64	56.5	49
DN65	80	152	91	83.5	66
DN80	84	168	106	97	81

生級手動快裝蝶閥屬中線軟密封蝶閥，其密封原理為，閥板加工時保證其密封面具有合適的表面粗造度值，合成橡膠閥座在模壓成型時形成密封面合適的表面粗糙值。閥門關閉時，通過閥板的轉動，閥板的外圓密封面擠壓合成橡膠閥座，使合成橡膠閥座產生彈性變形彈性力作為密封比壓保證閥門的密封。

衛生級手動快裝蝶閥的密封：
衛生級手動快裝蝶閥的密封件材用三元乙丙（EPDM）。三元乙丙（EPDM）具有低密度高填充性、耐老化性、耐腐蝕性、耐水蒸氣性、耐過熱水性、搞粘接性。

衛生級手動快裝蝶閥的優點：

1 、蝶閥橡膠密封圈與閥板均采用進口件，保證了蝶閥的使用性能和使用壽命。
2 、采用高精度數控車床精車閥體，保證了蝶閥可靠的互換性，免去了因更換橡膠而不能保證其使用性能的麻煩。
3 、閥桿鑲裝尼龍軸套，減小了磨擦力因而開啟靈活輕松。
4 、鋼件均采用不銹鋼制作，橡膠采用食品橡膠，衛生質量高。
5 、閥體通徑與管道內徑等徑，開啟時窄而呈流線型的閥板與流體方向一致，流量大而阻力小，無物料積聚。
6 、手柄采用扳動式和拉動式，可承受較大操作力矩，不易扳斷。
7 、開閉范圍為 0~90 度，可固定于每隔 15 度的位置上，具有可調性，且開閉迅速，操作方便。
8 、閥體均采用可拆連接，結構簡單，維修方便。
9 、造型輕巧美觀，表面光亮而不粘塵，無毛刺扎手。
10 、經過嚴密的強度和密封試驗，保證質量。
11 、抽樣進行不低于 30000 次的疲勞壽命試驗，保證了其使用壽命。
