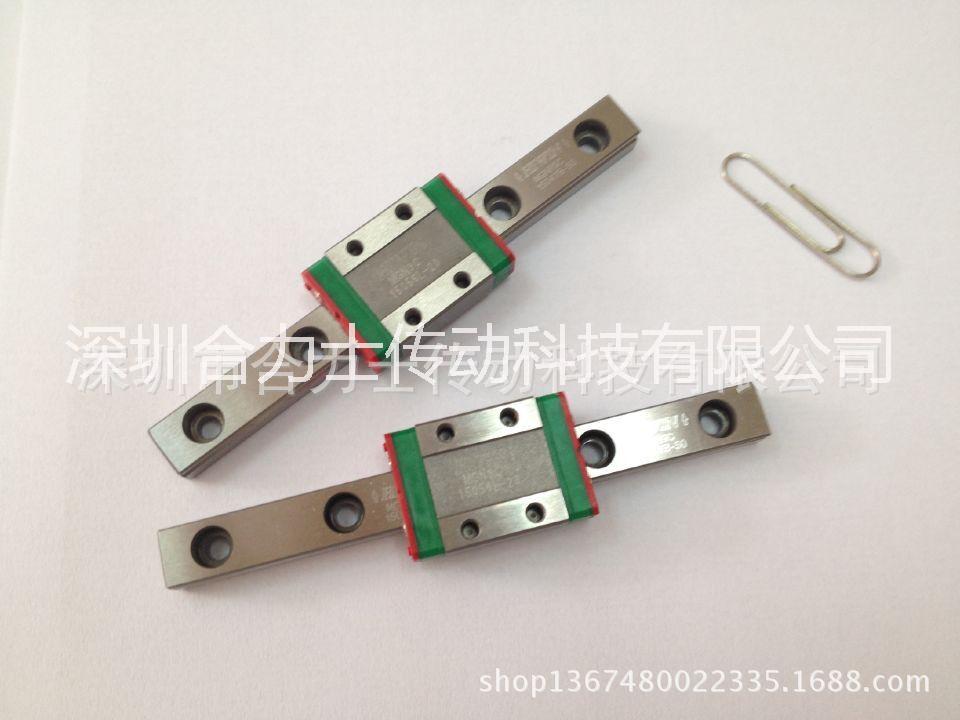

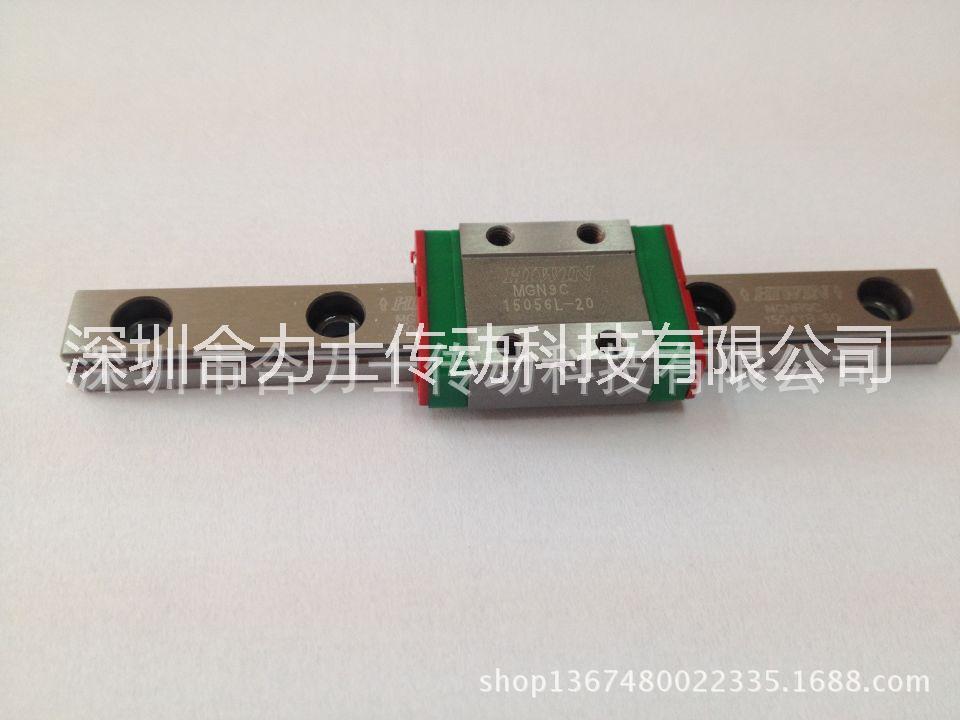

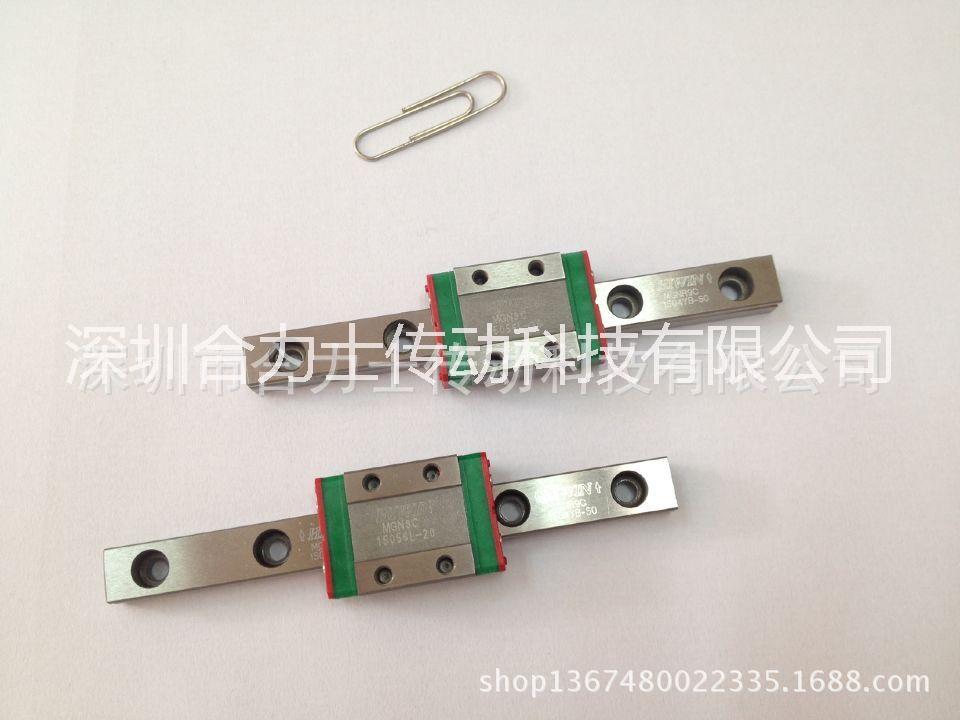

市場*品牌上銀導軌型號規格齊全 上銀直線導軌

EG系列使用四列鋼珠承受負荷設計，使其具備高剛性、高負荷的特性，同時具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的訴求。加上降低組合高度及縮短滑塊長度，非常適合高速自動化產業機械及空間要求的小型設備使用。

直線導軌的切割方法

上銀直線導軌，大型磨床的規格是4米，最長為5.6米，而且相對于日本海運的運費來說，臺灣的超長集裝箱運費也比較便宜，所以，臺灣上銀直線導軌全部是整長發回國內，再根據客戶實際需求進行裁切，相對來說，這樣廢料就比較少，所以，市場上面臺灣上銀直線導軌的價格就比較便宜。

  因為軌道一般硬度達到58-62°，所以對臺灣上銀直線導軌的切割也比較講究，不然可能因為硬度以及切割機功率過小，導致切割部位發黑，影響上銀直線導軌美觀!

  我們公司采用的是臺灣TJQGJ-75型直線滑軌切割機

  主要技術性能指標：

  1. 切割直線導軌寬度范圍：12mm~75mm。

  2. 導軌切割機電機參數：三相異步電機;功率：5.5KW;轉速：2800r/min。

  3. 導軌切割機砂輪片工作轉速：3200r/min

  4. 直線導軌切割機用砂輪片：金相切割砂輪片，直線導軌寬度為30 mm及以下用砂輪片型號：外直徑300 mm X厚度1.5 mm X內直徑32 mm; 直線導軌寬度為35mm及以上用砂輪片型號：外直徑300 mm X厚度2 mm X內直徑32 mm。

  5. 生產效率：導軌寬度為30 mm及以下：10s~20s/刀;導軌寬度為35mm以及以上：35s~70s/刀。

  6. 直線導軌切割機采用循環冷卻液(切削液)進行冷卻，有效地防止了直線導軌切面發黑現象產生。

  7. 電源：3~ AC380V。

  8. 直線導軌切割機帶安全防護罩和安全行程開關對操作人員安全保護，安全防護罩必須關閉到位，才能啟動直線導軌切割機進行直線導軌切割。

  9. 直線導軌切割機附帶進料和出料滾筒線，使直線導軌切割更方便。

  10. 外型尺寸：(L)1045mmX(W)750mmX(H)1060mm。

  在切割過程中，要注意的就是上銀直線導軌的高組裝以及低組裝的軌道，非常容易弄錯，因為上銀直線導軌的軌道在背光條件下，軌道表面會清晰的看出其鋼印型號，一般軌道的字樣為“HGR C"HG就代表了高組裝直線導軌，分割出高低組裝以后，我們就需要合理的配置直線導軌切割長度，爭取最小的余料和廢料。

  在上銀直線導軌切割時，我們最需要注意的是直線導軌的端距，所謂端距就是軌道的切斷面離切斷面最近孔中心的距離，因為在長度一樣的情況下，軌道的端距可以用很多種，如果客戶在訂購上銀直線導軌之前，就已經把機臺上面的直線導軌安裝孔打好的話，因為端距不一致，而裝不進去，最后可能會導致退貨。

  端距示意圖:
