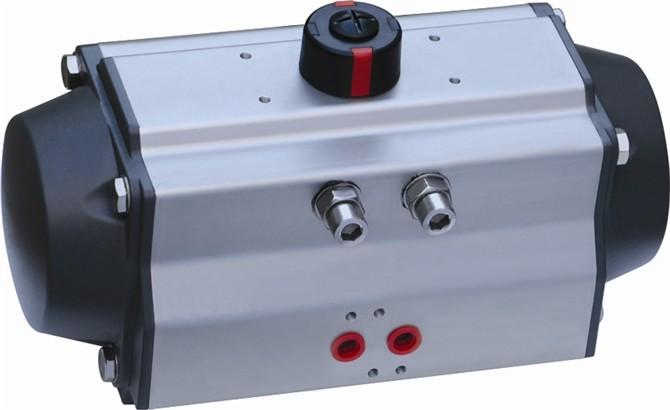

供應AT85氣動執行器

AT85氣動執行器詳細說明
AT85氣動執行器型號選擇：
首先確定閥門啟、閉時所需要的扭矩，在正常使用條件下，推薦安全系數為15～20%。再根據閥門使用的流體介質增加安全值。對清
潔、潤滑介質增加20%安全值；對水蒸氣或非潤滑液體介質增加25%安全值；非潤滑的漿料液體介質增加40%安全值；非潤滑的顆粒介
質增加80%安全值。
　選擇雙氣控執行器時，根據上計算的扭矩值及使用氣源壓力查找雙氣控執行器的扭矩表，就可得到準確AT型號。
    選擇單氣控執行器時，根據上述計算的扭矩值及使用氣源壓力，在彈簧復位欄內查找終點時扭矩(此扭矩要大于上述計算的扭矩)
，就可得到準確的SR型號。例如：氣源壓力為0。4Mpa，經上述計算需要控制一個扭矩為165N。m的閥門，首先按表查找彈簧復位終點
相近扭矩171N.m，再向左查看執行器型號為SR型(共裝10組彈簧)。
　說明：SR單氣控型輸出扭矩表中，彈簧復位“終點”扭矩即為關閉閥門的扭矩，彈簧復位“開始”扭矩即為打開閥門時的扭矩。相
對應的氣源壓力開始的扭矩即關閉閥門狀態的扭矩，氣源壓力終點扭矩即為打開閥門的扭矩。
AT85氣動執行器工作原理：當壓縮空氣從A管咀進入氣動執行器時，氣體推動雙活塞向兩端(缸蓋端)直線運動，活塞上的齒條帶動旋轉軸
上的齒輪逆時針方向轉動90度，閥門即被打開。此時氣動執行閥兩端的氣體隨B管咀排出。反之，當壓縮空氣從B官咀進入氣動執行器
的兩端時，氣體推動雙塞向中間直線運動，活塞上的齒條帶動旋轉軸上的齒輪順時針方向轉動90度，閥門即被關閉。此時氣動執行器
中間的氣體隨A管咀排出。以上為標準型的傳動原理。根據用戶需求，氣動執行器可裝置成與標準型相反的傳動原理，即選準軸順時
針方向轉動為開啟閥門，逆時針方向轉動為關閉閥門。單作用(彈簧復位型)氣動執行器A管咀為進氣口，B管咀為排氣孔(B管咀應安裝
消聲器)。A管咀進氣為開啟閥門，斷氣時靠彈簧力關閉閥門。
AT氣動執行器 操作介質　　經過30μm過濾的干燥或加油潤滑的潔凈壓縮空氣，或非腐蝕性氣體。暴露點溫度-20°（-4°F)
　　AT氣動執行器 氣源壓力
　　的氣源壓力為10bar(145psi)
　　常供給氣源壓力為yali2.5bar(36psi)~8bar(116psi)
　　AT85氣動執行器 操作溫度
　　SL為標準的溫度（密封材質為丁晴橡膠O型圈NBR）-20℃（-4°F)~+80℃（+176°F）
　　HL為高溫（密封材質為氟橡膠O型圈FPM）-15℃（+5°F)~+150℃（+300°F）
　　LT為低溫（密封材質為硅橡膠O型圈SILICON）-40℃（-40°F)~+80℃（+176°F）
　　對于使用低溫和高溫的執行其需要用特殊的潤滑脂潤滑
　　AT氣動執行器 氣動閥門的一般問題及解決指南
　　故障現象 檢查項目 解決方法
　　氣動閥門不能動作 1.電磁閥是否正常，線圈是否燒壞，電磁 閥芯是否被贓物卡死 更換電磁閥、更換線圈、清楚贓物
　　2.對執行器單股供氣檢驗，是否正常工作，如汽缸活塞竄氣、缸體與端蓋或轉軸處漏氣等，拆開執行器檢查密封件是否已損壞，
汽缸內孔表面是否已損壞。 更換已壞密封圈、更換汽缸或活塞
　　3.閥內喲雜志將球芯卡住 清楚雜質更換已損閥件
　　4.手動操作執行機構的手柄處在手動位置 將手柄扳到氣動自動位置
　　5.管路扭曲、壓扁 糾正或更換管路
　　6.介質或環境溫度太低，造成管路凍結。 即使清楚冷凝水，增設除水設備
　　氣動閥門動作遲緩爬行 1.氣源壓力不夠 增加氣源壓力，途中設置貯氣罐以減少壓力變動。
　　2.其流量不夠或同時有其他耗氣量大的裝置工作 增設貯氣罐，增設空壓機，以減少壓力變動
　　3.氣動執行器扭矩過小 增大AT氣動執行器規格
　　4.閥門負載過大，閥門閥芯或其它閥件裝配太緊不合理。 重新修配，調整閥門扭矩
　　5.汽缸摩擦力變動大 進行合適的潤滑
　　其它故障 1.閥門動作開始跳動，負載過大 增大AT氣動執行器規格
　　2.閥門動作結束時跳動，動作太快，慣性能量過大 增設調速閥或外部緩沖
　　回信號無信號 信號電源線路、短路、斷路 1.維修電源線路
　　2.重新調整凸輪至正確位置
　　3.更換微動開關
AT85雙作用執行器輸出力矩表

型號	輸出氣源壓力(單位：bar)
	2	3	4	5	6	7	8
AT83	29.7	44.5	59.4	74.2	89.1	103.9	118.8

SR85單作用執行器輸出力矩表

彈簧數量	氣源克服彈簧輸出力矩										彈簧輸出力矩
	3		4		5		6		7
	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°
	起點	終點	起點	終點	起點	終點	起點	終點	起點	終點	起點	終點
5	30.9	23.8	46.1	38.9							14.5	21.7
6	28.1	19.5	43.3	34.6							17.39	26
7	25.2	15.1	40.3	30.2							20.3	30.4
8			37.4	25.9	52.6	41.1					23.2	34.7
9			34.5	21.5	49.7	36.7					26.1	39.1
10			31.6	17.2	46.8	32.4	62	47.6	77.1	62.7	29	43.4
11					43.9	28.1	59.1	43.3	74.2	58.4	31.9	47.7
12					41	23.7	56.2	38.8	71.3	54	34.78	52.08

以上選型僅為參考，定貨時請?zhí)峁┚唧w參數：1：所配閥門類型(球閥、蝶閥)2：閥門密封形式(軟密封、204硬密封)3：球閥為幾通球閥(二通、L型三通、T型三通、四通球閥)4：球閥的球芯形狀(V型、O型)5：介質壓力6：是否配附件(電磁閥、空氣過濾器、回訊器)。

報價說明：
　　 1.本產品按相關標準生產、質量三包，質保期一年.
　　 2.以上報價均含有14%的增值稅，但不包含物流運費.
　　 3.由于市場原材料價格波動或供需變化，個別產品價格會有所變動，請以我們專業銷售人員的報價為準，對此帶來的不便，請
您諒解。 感謝您訪問我們網站，如有任何疑問.請來電垂詢！我們一定會盡心盡力為您提供優質的服務！
訂貨須知：1。閥門通徑
2。壓力界面材料：鑄件和部件材料。
3。閥門種類：閘閥，截止閥，止回閥，蝶閥，球閥，等等。
4。終端連接方式，如果連接方式為焊接方式，還要提供連接管道的管壁厚度；如果連接方式是法蘭，則要
提供法蘭表面或拋光度。
5。任何與標準配置不同的材料：密封材料，沉淀材料，螺栓材料，等等。
6。任何附件：防酸保護層，鎖定裝置，鏈條操作，等等。
7。人工或動力執行機構：請包括所要求的技術細節。
8。為了訂購方便起見，請確定規格型號。
更多內容請訪問www.mtvalve.com
