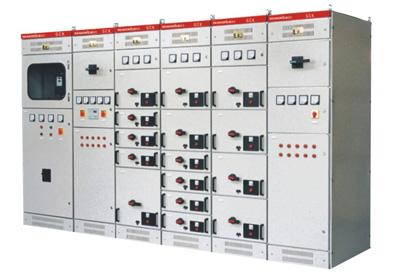

供應GCK抽出式

概況：
GCK（GCL）型低壓抽出式開關柜系三相交流50HZ額定電壓至600V作為電能分配的戶內抽出式成套設備，本開關柜性能符合IEC439-I及GB725I《低壓成套開關設備》和《低壓抽出式成套開關設備》的有關要求。
使用條件：
1、 周圍空氣溫度不高于+40℃，不低于-5℃；并且24h內其平均溫度不高于+35℃。
2、 空氣清潔，相對濕度在溫度為+40℃時不超過50%。在較低溫度時允許有較高的相對濕度，例如+20℃時為90%，但應考慮到由于溫度變化有可能會偶然地產生適當?shù)哪丁?br />3、 海拔高度不超過2000m。
4、 運輸和儲存溫度：-25℃~+55℃，在短時間內（不超過24h）可達+70℃。
注：當實際使用條件與上述條件不符時，應由用戶和制造雙方協商。
產品型號的含義
K——配電動力中心
C——抽出式
G——金屬封閉式開關柜
產品結構：
   GCK動力中心屬于間隔型結構，它由型鋼及鋼板彎制通過螺釘組裝連接的柜體和功能單元兩大部分組成。功能單元按其用途區分為可抽出的進線單元、饋線單元及照明切換單元、母聯單元等4種。此外還有固定安裝的進線計量、照明及功率補償三種形式，開關柜的外形尺寸見圖1和表1，內部結構示意見圖2-圖3.
1、 外殼
       開關柜的外殼具有IP30的防護等級，能夠防止直徑大于2.5mm的物體接近柜內帶電部分和觸及動力兩部分。地面作開關柜外殼的一部分，但已考慮了電費溝上的蓋板，以防止小動物從電纜溝進入柜體內部。
2、 單元隔室
      每臺開關柜中裝置數個單元隔室，隔室之間均設有金屬隔板，隔室與電纜室之間設置有金屬或絕緣隔板相隔。一次動靜插頭之間設有絕緣的活動隔板，保證斷路器抽出后不至于誤觸帶電體。單元隔室設置了通風道、柜頂上設有壓力釋放裝置，用于釋放短路分?jǐn)鄷r產生的游離氣體。
開關柜的門除采用金屬鉸鏈外還用銅質編織線使門與柜體連接。
3、 主母線及電纜室
主母線及電纜室設在開關柜的上面及后面，主母線立裝于柜上的母線夾上，后面的電纜走線室是用來安放母線或電纜以及電流互感器的，主母線頂上設置了防塵蓋。
4、 儀表室
進線開關柜功能單元隔室上面是儀表室，可安放熔斷器、繼電器、電壓互感器和端子。前面的小門安裝觀察計量儀表窗。
5、 二次小母線室
在儀表室的上面，設置了二次小母線室，小室頂上和前面的封板可拆卸以便安裝接線。
6、 功能單元在柜中的位置
功能單元（斷路器）在開關柜內具有“工作”、“實驗”和“分離”三個位置。在“工作”“實驗”位置隔室的門均可關閉，而且防護等級仍為IP30。
7、 連鎖裝置
開關柜對操作程序性連鎖（機械或電氣的）作了充分的考慮。
a、 功能單元的機械聯鎖
功能單元與隔室的門設置了機械聯鎖裝置。它確保隔室門關上且功能單元在“工作”和“實驗”兩個位置開關才能進行合閘，在這兩個位置之間不能合閘并只當開關在分閘狀態下才能打開門。另外設置了解鎖裝置，在緊急情況下允許開關在合閘狀態下打開門（合、分控制開關設置了一個塑料罩子，可以用掛鎖，以防不必要的操作）。
b、 開關柜進線與母聯柜的電氣連鎖當變電站是雙電源進線或單電源加帶備用電源時，在設計過程中已考慮了它們相互間的電氣連鎖，以防止不允許的并聯運行的發生。
