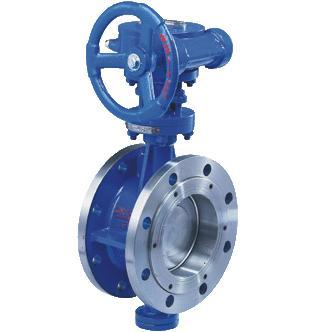

供應D343H硬密封法蘭蝶閥

溫州市硬密封法蘭蝶閥廠家

價格： 500

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 0577-57770516 郵箱： 523892142@qq.com

傳真： 0577-67350400 地址： 浙江溫州市

在線詢盤聯系廠家：0577-57770516 15058700758

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應D343H硬密封法蘭蝶閥）

D343H硬密封法蘭蝶閥結構及性能簡介
三偏心硬密封蝶閥系列產品，是我公司開發的長壽命、節能型蝶閥。產品符合國家標準JB/T8527－97(金屬密封蝶閥)，GB／T13927－92(通用閥門壓力試驗)標準及閥門其它相關標準的規定。本產品由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕．耐高溫．,抗靡損的可靠性。
目前 ,D343H蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業?，F(xiàn)有一種比較的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。

D343H硬密封法蘭蝶閥主要性能特點：
1．結構獨特、型小輕便、操作靈活、省力、方便；
2．密封可靠，可達到氣密封無泄漏；
3．流量特性趨于直線調節性有；
4．采用三偏心原理，使密封面近似零靡損延長了閥門的使用壽命；
5．應用范圍廣。如：可用于水、蒸氣、油品、空氣、煤氣等介質。
6．適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。

D343H硬密封法蘭蝶閥用途
本蝶閥適用于食品．醫藥．石油化工．電廠．鋼廠．工業環保水處理及高層建筑．供排水管道上作調節流量和截斷流體裝置。
D343H硬密封法蘭蝶閥主要連接及外形尺寸

公稱通徑 DN		結構長度L		外形尺寸(參考值)				連接(標準值)						參考重量Dt343H
公稱通徑 DN		結構長度L		H	Dt343H			PN0.6MPa			PN1.0MPa
mm	inch	短	長	H	H1	A1	B1	D	D1	z- d	D	D1	z- d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	165	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	440	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	660	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	860	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	2000

報價說明：
　　 1.本產品按相關標準生產、質量三包，質保期一年.
　　 2.以上報價均含有14%的增值稅，但不包含物流運費.
　　 3.由于市場原材料價格波動或供需變化，個別產品價格會有所變動，請以我們專業銷售人員的報價為準，對此帶來的不便，請您諒解。感謝您訪問我們網站，如有任何疑問.請來電垂詢！我們一定會盡心盡力為您提供優質的服務！
訂貨須知：1。閥門通徑
2。壓力界面材料：鑄件和部件材料。
3。閥門種類：閘閥，截止閥，止回閥，蝶閥，球閥，等等。
4。終端連接方式，如果連接方式為焊接方式，還要提供連接管道的管壁厚度；如果連接方式是法蘭，則要
提供法蘭表面或拋光度。
5。任何與標準配置不同的材料：密封材料，沉淀材料，螺栓材料，等等。
6。任何附件：防酸保護層，鎖定裝置，鏈條操作，等等。
7。人工或動力執行機構：請包括所要求的技術細節。
8。為了訂購方便起見，請確定規格型號。

使用范圍

蝶閥適用于發生爐、煤氣、天然氣、液化、城市煤氣、冷熱空氣、化工冶煉和發電環保等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截斷介質的流動
功能用途
　　蝶閥(英文：butterfly valve)是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于90° ，蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。
工業蝶閥的特點能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。
知識論述
　　30年代，美國發明了蝶閥，50年代傳入日本，到60年代才在日本普遍采用，而在我國推廣則是70年代后的事了。目前上一般在DN300毫米以上蝶閥已逐漸代替了閘閥。蝶閥與閘閥相比有開閉時間短，操作力矩小，安裝空間小和重量輕。以DN1000為例，蝶閥約2T，而閘閥約3.5T，且蝶閥易與各種驅動裝置組合，有良好的耐久性和可靠性。
　　橡膠密封蝶閥缺點是作節流使用時，由于使用不當會產生氣蝕，使橡膠座剝落、損傷等情況發生。為此，現在國際上又開發金屬密封蝶閥，氣蝕區減小，近幾年我國也開發了金屬密封蝶閥，在日本近年來還開發耐氣蝕、低振動、低噪聲的梳齒形蝶閥。
　　一般密封座的壽命在正常情況下，橡膠15年-20年，金屬的80年-90年。但如何正確選用則要根據工況要求。
　　蝶閥的開度與流量之間的關系，基本上呈線性比例變化。如果用于控制流量，其流量特性與配管的流阻也有密切關系，如兩條管道安裝閥門口徑、形式等全相同，而管道損失系數不同，閥門的流量差別也會很大。
　　如果閥門處于節流幅度較大狀態，閥板的背面容易發生氣蝕，有損壞閥門的可能，一般均在15°外使用。
　　蝶閥處于中開度時，閥體與蝶板前端形成的開口形狀以閥軸為中心，兩側形成完成不同的狀態，一側的蝶板前端順流水方向而動，另一側逆流水方向而動，因此，一側閥體與閥板形成似噴嘴形開口，另一側類似節流孔形開口，噴嘴側比節流側流速快的多，而節流側閥門下面會產生負壓，往往會出現橡膠密封件脫落。
蝶閥操作力矩，因開度及閥門啟閉方向不同其值各異，臥式蝶閥，特別是大口徑閥，由于水深，閥軸上、下水頭差所產生的力矩也不容忽視。另外，閥門進口側裝置彎頭時，形成偏流，力矩會有增加。閥門處于中間開度時，由于水流動力矩起作用，操作機構需要自鎖.
閥門型號大全
　　閥門型號編制方法、閥門編號說明

蝶閥結構圖
閥門型號通常應表示閥門類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等要素。閥門型號的標準化對閥門的設計、選用、經銷，提供了方便。當今閥門的類型和材料種類越來越多，閥門型號的編制也愈來愈復雜。我國雖然有閥門型號編制的統一標準，但逐漸不能適應閥門工業發展的需要。目前，閥門制造廠一般采用統一的編號方法；不能采用統一編號方法的，各生產廠可按自己的情況制訂出編號方法。
　　一單元二單元三單元四單元五單元六單元七單元
　　閥門類型傳動方式連接型式結構形式密封副材料公稱壓力閥體材料
　　一單元：閥門類型代號類型安全閥蝶閥隔膜閥止回閥
　　底閥截止閥節流閥排污閥球閥疏水閥柱塞閥旋塞閥減壓閥閘閥
　　代號 A D G H J L P Q S U X Y Z
　　二單元：傳動方式代號
　　方式電磁動電磁-液動電-液動蝸輪正齒輪傘齒輪氣動液動氣-液動電動手柄
　　手輪
　　代號 0 1 2 3 4 5 6 7 8 9 無代號
　　三單元：連接型式連接方式內螺紋外螺紋兩不同連接法蘭焊接對夾卡箍卡套
　　代號 1 2 3 4 6 7 8 9
　　五單元：密封副材料材料錫基軸承合金
　　(巴氏合金) 搪滲氮鋼 18-8系
　　不銹鋼氟塑料玻璃 Cr13
　　不銹鋼襯膠蒙乃爾合金尼龍塑料滲硼鋼襯鉛 Mo2Ti
　　不銹鋼塑料銅合金橡膠硬質合金閥體直接加工
　　代號 B C D E F G H J M N P Q R S T X Y W
　　當密封副的密封面材料不同時，以硬度低的材料代號表示。
　　六單元：公稱壓力數值用拉伯?dāng)?shù)字直接表示，它是MPa的10倍
　　七單元：閥體材料閥體材料鈦及鈦合金碳鋼 Cr13系不銹鋼鉻鉬鋼可鍛鑄鐵鋁合金 18-8系不銹鋼球墨鑄鐵 Mo2Ti系不銹鋼塑料銅及銅合金鉻鉬釩鋼灰鑄鐵
　　代號 A C H I K L P Q R S T V Z
　　灰鑄鐵底壓閥和鋼制中壓省略此項
　　舉例：Z543H-16C 傘齒輪傳動法蘭連接平板閘閥，公稱壓力1.6MPa，閥體材料為碳鋼
　　閥門的命名
　　閥門的名稱按傳動方式、連接形式、結構形式、襯里材料和類型命名。但下面內容在命名中均予省略：
　　(1) 連接形式中：“法蘭”。
　　(2) 結構形式中：
　　a：閘閥的“明桿”、“彈性”、“剛性”和“單閘板”；
　　b：截止閥和節流閥的“直通式”；
　　c：球閥的“浮動”和“直通式”；
　　d：蝶閥的“垂直板式”；
　　e：隔膜閥的“屋脊式”；
　　f：旋塞閥的“填料”和“直通式”；
　　g：止回閥的“直通式”和“單瓣式”；
　　h：安全閥的“不封閉”。
(3) 閥座密封面材料中的材料名稱。
蝶閥的分類

1．按結構形式分類

　　(1)中心密封蝶閥
　　(2)單偏心密封蝶閥
　　(3)雙偏心密封蝶閥
　　(4)三偏心密封蝶閥

2．按密封面材質分類

　　(1)軟密封蝶閥。
　　1)密封副由非金屬軟質材料對非金屬軟質材料構成。
　　2)密封副由金屬硬質材料對非金屬軟質材料構成。
　　(2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。

3．按密封形式分類

　　(1)強制密封蝶閥
　　1)彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生。
　　2)外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生。
　　(2)充壓密封蝶閥。密封比壓由閥座或閥板上的彈件密封元件充壓產生。
　　(3)自動密封蝶閥。密封比壓由介質壓力自動產生。

4．按工作壓力分類

　　(1)真空蝶閥。工作壓力低于標堆大氣歷的蝶閥。
　　(2)低壓蝶閥。公稱壓力PN<1．6MPa的蝶閥。
　　(3)中壓蝶閥。公稱壓力PN為2．5--6．4MPa的蝶閥。
　　(4)高壓蝶閥。公稱壓力PN為10。0--80．0MPa的蝶閥。
　　(5)超高壓蝶閥。公稱壓力PN>100MPa的蝶閥。

5．按工作溫度分類

　　(1)高溫蝶閥。t>450 C的蝶閥
　　(2)中溫蝶閥。120 C<t<450 ℃的蝶閥。
　　(3)常溫蝶閥。一40C<t<；120 C的蝶閥。
　　(4)低溫蝶閥。一100<t<一40 C的蝶閥。
　　(5)超低溫蝶閥。t<一100 C的蝶閥。

6．按連接方式分類

　　(1)對夾式蝶閥。
　　對夾式蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態。
　　對夾式蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
　　

(2)法蘭式蝶閥。
　　法蘭式蝶閥為垂直板式結構，閥桿為整體式金屬硬密封閥門的密封圈為柔性石墨板與不銹鋼板復合式結構，安裝在閥體上，蝶板密封面堆焊不銹鋼。軟密封閥門的密封圈為橡膠材質，是安裝在蝶板上的。
　　

法蘭式軟密封蝶閥
(3)支耳式蝶閥。
　　

支耳式蝶閥
(4)焊接式蝶閥。
　　焊接式蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。
　　

結構特點
　　1、蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。
　　2、蝶閥可以運送泥漿，在管道口積存液體最少。低壓下，可以實現良好的密封。調節性能好。
　　3、蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。
　　4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
　　5、連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。
驅動形式有手動、蝸輪傳動、電動、氣動、液動、電液聯動等執行機構，可實現遠距離控制和自動化操作。
蝶閥的優點
　　1、啟閉方便迅速、省力、流體阻力小，可以經常操作。
　　2、結構簡單，體積小，重量輕。
　　3、可以運送泥漿，在管道口積存液體最少。
　　4、低壓下，可以實現良好的密封。
5、調節性能好。
蝶閥的缺點
　　1、使用壓力和工作溫度范圍小。
　　2、密封性較差。
　　蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。按密封形式可分為軟密封型和硬密封型兩種。軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。
按連接型式可分為法蘭連接和對夾式連接；按傳動方式可分為手動、齒輪傳動、氣動、液動和電動幾種。
蝶閥的安裝與維護
　　1、在安裝時，閥瓣要停在關閉的位置上。

蝶閥
2、開啟位置應按蝶板的旋轉角度來確定。
　　3、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
4、應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
蝶閥的常見故障及解決方案
　　蝶閥中的橡膠彈性體在連續使用中，會產生撕裂、磨損、老化、穿孔甚至脫落現象。而傳統的熱硫化工藝很難適應現場修復的需要，修復時要采用專門的設備，消耗大量熱能和電能，費時費力。當今逐步采用高分子復合材料的方法替代傳統方法，其中應用最多的是福世藍技術體系。其產品所具備的優越的粘著力及出色的抗磨損、抗撕裂性能，確保修復后達到甚至超出新部件的使用周期，大大縮短停機時間。
