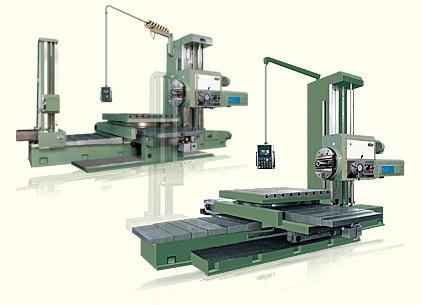

供應沈陽中捷TPX6111B/3臥式銑鏜床

TPX6111B/3型臥式鏜床是TPX6111B 的變型產品。帶有整體式輔助導軌，增大了橫向行程，使工作臺在橫向運動時，均在剛性較好的下滑座上移動。機床變形孝剛性好，對加工精度的提高極其有利。增加了主軸箱垂直行程，工作臺面積增大，承載力可達3000KG如取下后立柱，縱向行程可擴展到1400mm （應同時取下導軌防護罩）。
主軸結構剛性好，轉速范圍寬。
主軸變速、進給變速采用液壓預選，操作方便。
主軸箱升降，工作臺縱、橫向移動及回轉運動分配與夾緊均采用自動，集中操作，省時省力，方便可靠。
工作臺4?90?定位采用光學瞄準器，定位精度高。
床身導軌及下滑座上導軌采用全封閉式拉板防護， 延長導軌使用壽命。
X、Y向裝有英國球柵數顯尺及帶記憶功能的數顯表。
電氣控制采用日本進口三菱可編程序控制器。
TPX6111B/2、3、TPX6111C/3型臥式銑鏜床分別是TPX6111B的變型產品，設整體輔助導軌，增大橫向行程，剛性好。
鏜軸直徑 110mm 主軸錐孔 Morse No6 (可選ISO 7：24 No 50) 主軸鈕矩 1225 N.m 平旋盤鈕矩 1960 N.m 主軸軸向抗力 12250 N 主軸行程 600 mm 主軸轉速級數 22 主軸轉速范圍 8-1000 r/min 平旋盤滑塊行程 180mm 工作臺工作面積 1250?1100 mm 工作臺可承受重量 3000 kg 主軸中心線至工作臺面距離 Max 1200mm 最小Min 0 mm 工作臺行程 縱向 1400mm（不帶后立柱） 橫向 1600 mm 主軸、主軸箱、工作臺縱橫向快速 2500 mm/min 主軸每轉主軸、主軸箱、工作臺進給量范圍 0.04-6/0.01-1.88 主軸、主軸箱、工作臺滑塊進給量范圍 - 主電機功率
7.5 Kw 機床外形尺寸（長?寬?高） 5120?3380?3100 mm 機床重量 18000 kg
