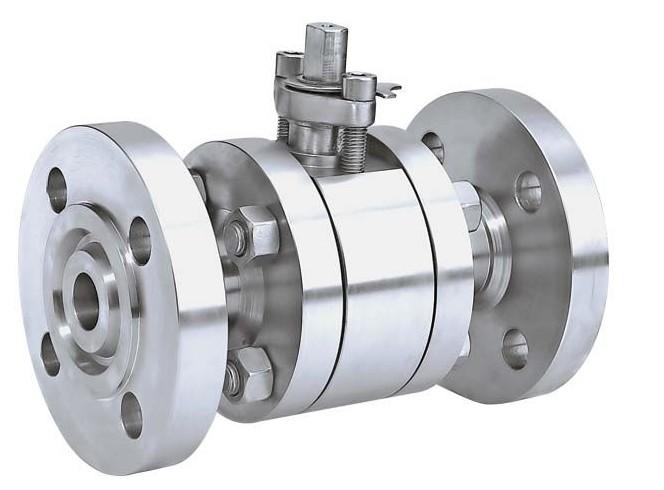

供應Q41N高壓鍛鋼球閥

溫州市高壓鍛鋼球閥廠家

價格： 600

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 0577-57770516 郵箱： 523892142@qq.com

傳真： 0577-67350400 地址： 浙江溫州市

在線詢盤聯系廠家：0577-57770516 15058700758

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應Q41N高壓鍛鋼球閥）

一、產品[高壓鍛鋼球閥 ]的詳細資料：
產品型號：Q341N-320C
產品名稱：長輸管高壓鍛鋼球閥
產品特點：本系列球閥是根據用戶的需求，為滿足在硫化環境下的搞硫化應用裂化的要求，我的從設計、選材、制造、試驗、表面外理及涂漆都嚴格按美國腐蝕工程師會NACE標準要求進行。　　本系列球閥不僅選材廣泛且內件材料均彩用表面鍍鎳316材質、密封圈采用特制的聚合特資料。使閥門不僅防腐蝕，抗硫化能力強，防火、防靜電、密封性能好，使用壓力與溫度范圍廣，全通徑與縮徑齊備，并可配多種驅動裝置，是化工、石油炬煉制，天然氣開采與輸送系統理想的用閥選擇。長輸管線球閥價格,長輸管線球閥廠家,長輸管線球閥報價。
二、主要功能：
尺寸圖

閥門中腔停滯的介質由于溫度變化而民常升壓時，介質壓力推動閥座脫離球體，達到自動泄壓的效果，泄壓后閥座自動復位。
尺寸圖

閥座除了一般密封，特別設置的密封結構，能起到因封圈損傷而出現泄漏時的緊急救護作用。
尺寸圖

當火災或異溫使閥座密封圈燒損或軟化時。閥門操作任然可靠，同時，閥座與球體形成金屬對金屬，達到暫時密封作用，阻止了火災進一步擴大，符合AP16FA的規定。
尺寸圖

閥座燒損時密封。

擰開排除裝置可檢查閥座是否發生泄漏，也可排放中腔滯留物減少介質對閥單方面上的污染。在工作狀態下，閥門處于全開或全關時，可更換閥桿部填料函。
尺寸圖

閥桿部位密封采用PTFE填料和O形圈雙重密封，特別適用于氣體介質。閥桿運動部位采用優質的SF自潤滑軸承，使磨擦系數更小，減低操作力矩。
Q41N高壓鍛鋼球閥特點
1、本產品所有部件均為鍛件。
2、采用下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出。
3、采用鑲嵌式閥座。閥座背后設置O型圈，確保介質不外漏。
Q41N高壓鍛鋼球閥主要零件材料

零件名稱	材質
零件名稱	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	尼龍	尼龍
球體	1Cr18Ni9Ti	SS 304
閥座、閥桿	2Cr13	A246-416
O形圈	橡膠	橡膠
雙頭螺栓	35CrMoA	A193-B7

Q41N高壓鍛鋼球閥主要性能規范

公稱壓力PN	16	32	MPa
強度試驗壓力PT	24	48	MPa
低壓密封試驗力	0.6		MPa
高壓密封試驗力	17.6	35.2	MPa
適用介質	水、油品、蒸汽
適用溫度	-40～80℃

Q41N高壓鍛鋼球閥主要連接尺寸

公稱壓力	公稱通徑	主要尺寸
		L		L1		D		D1		H		W	M	D2	b	Z-Φd
		法蘭	對焊	法蘭	對焊	法蘭	對焊	法蘭	對焊	法蘭	對焊	W	法蘭
16.0	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-18
	15	230	170	62	70	95	100	60	23	85	62	220	M24×2	20	20	3-18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-18
	25	260	205	77	95	105	115	68	36	100	80	250	M33×2	28	22	3-18
	32	300	230	100	110	115	150	80	43	120	96	300	M42×2	38	24	4-18
	40		260	110	120	165	170	115	49	150	111	400	M52×2	48	30	6-26
	50	400	330	130	140	165	200	115	61	165	128	450	M64×3	58	32	6-26
	65	490	360	140	150	200	225	145	80	180	180	500	M80×3	74	40	6-29
	80	580	380	150	160	225	270	170	105	200	200	600	M100×3	94	50	6-33
	100	620	430	178	188	260	320	195	118	245	245	800	M125×4	115	60	6-36
32.0	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-18
	15	230	170	62	70	105	100	68	23	85	62	220	M33×2	28	20	3-18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-18
	25	260	205	77	95	115	115	80	36	100	80	250	M42×2	35	25	4-18
	32	300	230	100	110	165	150	115	43	120	96	300	M52×2	41	30	4-22
	40	350	260	110	120	165	170	115	49	150	111	400	M64×3	47	35	6-26
	50	400	330	130	140	200	200	145	61	165	128	450	M80×3	70	40	6-29
	65	490	360	140	150	225	225	170	80	180	180	500	M100×3	90	50	6-33
	80	580	380	150	160	260	270	195	105	200	200	600	M125×4	112	55	6-36
	100	620	430	178	188	300	320	235	118	245	245	800	M155×4	135	65	8-36

球閥的誕生和應用　　球閥問世于20世紀50年代，隨著科學技術的飛速發展，生產工藝及產品結構的不斷改進，在短短的40年時間里，已迅速發展成為一種主要的閥類。在西方工業發達的國家，球閥的使用正在逐年不斷的上升，在我國，球閥被廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業，在國民經濟中占有舉足輕重的地位。
工作原理
　　球閥它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用，如V型球閥。
主要特點
　　球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、氫、甲烷和等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。
優點
　　1．流體阻力小，全通徑的球閥基本沒有流阻。
　　2．結構簡單、體積小、重量輕。
　　3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
　　4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
　　5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
　　6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
　　7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
　　8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
缺點
　　加工精度高，造價昂貴，高溫中不易使用
球閥按功能分類：
　　1、旁通閥：球閥一般為靜水開啟，故設旁通閥先平壓，即兩邊注滿水；2、空氣閥：充水時，排除空氣服用浮筒自行關閥；排水時，補充空氣用，浮筒自行下降。3、卸壓閥：開啟關閉活門時，排除活門及密封蓋之間的壓力水，以免磨損密封蓋。4、排污閥：排出球殼體內下部的污水。
　　球閥安裝與維護應注意以下事項
　　1、要留有閥柄旋轉的位置。
　　2、不能用作節流。
　　3、帶傳動機構的球閥可分為：1、氣動球閥，2、電動球閥，3、液動球閥，4、氣液動球閥，5、電液動球閥，6、蝸輪傳動球閥
球閥的部分參數等級
　　1、公稱壓力或壓力級：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；
　　2、公稱通徑或口徑：DN6～900、NPS 1/4 ～36；
　　3、連接方式：法蘭、對焊、螺紋、承插焊等；
　　4、適用溫度：-196℃～540℃；
　　5、驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、氣液聯動、電液聯動；
　　6、閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、、醋酸、氧化性介質、尿素等多種介質。
