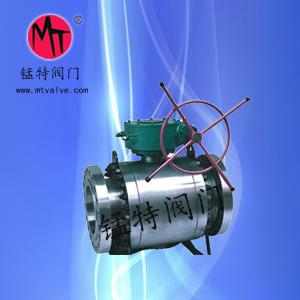

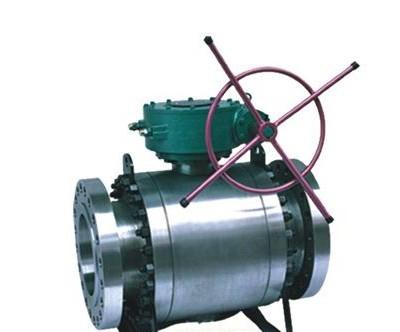

供應Q347Y高壓鍛鋼球閥

         Q347Y高壓鍛鋼球閥工作原理　　           高壓鍛鋼球閥它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用，如V型球閥。

  　　      高壓鍛鋼球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、氫、甲烷和等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。
高壓鍛鋼球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統．由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬特技公司獨有．操作方式有手動－蝸桿蝸輪驅動，氣動，電動，氣＼液聯動，電＼液聯動，以及各類特殊控制形式．
  　　高壓鍛鋼球閥功能特征
  　　1.雙截?cái)嗪团欧拧?.安全解壓　3.可靠密封　4.防火設計　5.清掃管道　6.緊急密封　7.特殊閥門　8.閥蓋組合密封　9.排污　10.接長閥桿　11.防靜電設計　12.承受管道應力安全\
  　　有些鍛鋼球閥閥體上標有箭頭，如果沒有附帶英文FIOW字跡，則為密封座作用方向，不作為介質流向參考，閥門自泄方向相反。通常情況下，雙座密封的球閥具有雙向流向。
優點　　1．流體阻力小，全通徑的球閥基本沒有流阻。

  　　2．結構簡單、體積小、重量輕。

  　　3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。

  　　4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

  　　5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

  　　6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

  　　7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

  　　8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
Q347Y高壓鍛鋼球閥主要連接尺寸：

公稱壓力PN (Class)	公稱通徑 DN	L		d1		D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
		RF	BW	全通徑	縮徑
1.6	25	127	165	25	-	115	85	65	-	2	-	14	4-14	-	75
	32	140	178	32	-	135	100	78	-	2	-	16	4-18	-	85
	40	165	190	40	-	145	110	85	-	3	-	16	4-18	-	95
	50	178	216	50	-	160	125	100	-	3	-	16	4-18	-	107
	65	190	241	65	-	180	145	120	-	3	-	18	4-18	-	142
	80	283	283	80	65	195	160	135	-	3	-	20	8-18	-	152
	100	305	305	100	80	215	180	155	-	3	-	20	8-18	-	178
	125	356	381	125	100	245	210	185	-	3	-	22	8-18	-	252
	150	394	457	150	125	280	240	210	-	3	-	24	8-23	-	272
	200	457	521	200	150	335	295	265	-	3	-	26	12-23	-	398
	250	533	559	250	200	405	355	320	-	3	-	26	12-25	335	495
	300	610	625	300	250	460	410	375	-	4	-	30	12-25	385	580
	350	686	762	350	300	520	470	435	-	4	-	34	16-25	430	625
	400	762	838	400	350	580	525	485	-	4	-	36	16-30	470	720
	450	864	914	450	350	640	585	545	-	4	-	40	20-30	-	-
	500	914	991	500	400	705	650	608	-	4	-	44	20-34	590	840
	600	1067	1143	600	500	840	770	718	-	5	-	48	20-41	700	1050
	700	1245	1346	700	600	910	840	788	-	5	-	50	24-41	780	1150
2.5	25	165	165	25	-	115	85	65	-	2	-	16	4-14	-	75
	32	180	178	32	-	135	100	78	-	2	-	18	4-18	-	85
	40	190	190	40	-	145	110	85	-	3	-	18	4-18	-	95
	50	216	216	50	-	160	125	100	-	3	-	20	4-18	-	107
	65	241	241	65	-	180	145	120	-	3	-	22	8-18	-	142
	80	283	283	80	65	195	160	135	-	3	-	22	8-18	-	152
	100	305	305	100	80	230	190	160	-	3	-	24	8-23	-	178
	125	381	381	125	100	270	220	188	-	3	-	28	8-25	-	252
	150	403	457	150	125	300	250	218	-	3	-	30	8-25	-	272
	200	502	521	200	150	360	310	278	-	3	-	34	12-25	-	398
	250	568	559	250	200	425	370	332	-	3	-	36	12-25	335	495
	300	648	635	300	250	485	430	390	-	4	-	40	12-30	385	580
	350	762	762	350	300	550	490	448	-	4	-	44	16-34	430	625
	400	838	838	400	350	610	550	515	-	4	-	48	16-34	470	720
	450	914	914	450	350	660	600	550	-	4	-	50	20-34	-	770
	500	991	991	500	400	730	660	610	-	4	-	52	20-41	590	840
	600	1143	1143	600	500	840	770	718	-	5	-	56	20-41	700	1050
	700	1346	1346	700	600	955	875	815	-	5	-	60	24-48	780	1150
4.0	25	165	165	25	-	115	85	65	58	2	4	16	4-14	-	75
	32	178	178	32	-	135	100	78	66	2	4	18	4-18	-	85
	40	190	190	40	-	145	110	85	76	3	4	18	4-18	-	95
	50	216	216	50	-	160	125	100	88	3	4	20	4-18	-	107
	65	241	241	65	-	180	145	120	110	3	4	22	8-18	-	142
	80	283	283	80	65	195	160	135	121	3	4	22	8-18	-	152
	100	305	305	100	80	230	190	160	150	3	4.5	24	8-23	-	178
	125	381	381	125	100	270	220	188	176	3	4.5	28	8-25	-	252
	150	403	457	150	125	300	250	218	204	3	4.5	30	8-25	-	272
	200	502	521	200	150	375	320	282	260	3	4.5	38	12-30	-	398
	250	568	559	250	200	445	385	345	313	3	4.5	42	12-34	283	495
	300	648	635	300	250	510	450	408	364	4	4.5	46	16-34	380	580
	350	762	762	350	300	570	510	465	422	4	4	52	16-34	425	625
	400	838	838	400	350	655	585	535	474	4	5	58	16-41	492	720
	450	914	914	450	350	680	610	560	524	4	5	60	20-41	-	-
	500	991	991	500	400	755	670	612	576	4	5	62	20-48	555	840
	600	1143	1143	600	500	890	795	730	678	5	6	62	20-54	675	1050
	700	1346	1346	700	600	995	900	835	768	5	6	68	24-54	850	1150
6.4	25	216	216	25	-	135	100	78	58	2	4	22	4-18	-	75
	32	229	229	32	-	150	110	82	66	2	4	24	4-23	-	85
	40	241	241	40	-	165	125	95	76	3	4	24	4-23	-	95
	50	292	292	50	40	175	135	105	88	3	4	26	4-23	-	107
	65	330	330	65	50	200	160	130	110	3	4	28	8-23	-	142
	80	356	356	80	65	210	170	140	121	3	4	30	8-23	-	152
	100	406	406	100	80	250	200	168	150	3	4.5	32	8-25	-	178
	125	508	508	125	100	295	240	202	176	3	4.5	36	8-30	-	-
	150	495	495	150	125	340	280	240	204	3	4.5	38	8-34	-	272
	200	597	597	200	150	405	345	300	260	3	4.5	44	12-34	-	398
	250	673	673	250	200	470	400	352	313	3	4.5	48	12-41	283	445
	300	762	762	300	250	530	460	412	364	4	4.5	54	16-41	380	515
	350	826	826	350	300	595	525	475	422	4	4	60	16-41	425	550
	400	902	902	400	350	670	585	525	474	4	5	66	16-48	498	615
	500	1054	1054	500	400	800	705	640	576	4	5	70	20-54	555	810
	600	1232	1232	600	500	930	820	750	678	5	6	76	20-58	675	845
10.0	25	216	216	25	-	135	100	78	58	2	4	24	4-18	-	75
	32	229	229	32	-	150	110	82	66	2	4	24	4-23	-	85
	40	241	241	40	-	165	125	95	76	3	4	26	4-23	-	95
	50	292	292	50	40	195	145	112	88	3	4	28	4-25	-	107
	65	330	330	65	50	220	170	138	110	3	4	32	8-25	-	142
	80	356	356	80	65	230	180	148	121	3	4	34	8-25	-	152
	100	432	432	100	80	265	210	172	150	3	4.5	38	8-30	-	178
	125	508	508	125	100	310	250	210	176	3	4.5	42	8-34	-	-
	150	559	559	150	125	350	290	250	204	3	4.5	46	12-34	-	272
	200	660	660	200	150	430	360	312	260	3	4.5	54	12-41	-	398
	250	787	787	250	200	500	430	382	313	3	4.5	60	12-41	283	445
	300	838	838	300	250	585	500	442	364	4	4.5	70	16-48	380	515
	350	889	889	350	300	655	560	498	422	4	5	76	16-54	425	550
	400	994	994	400	350	715	620	558	474	4	5	80	16-54	498	615

球閥的誕生和應用　　球閥問世于20世紀50年代，隨著科學技術的飛速發展，生產工藝及產品結構的不斷改進，在短短的40年時間里，已迅速發展成為一種主要的閥類。在西方工業發達的國家，球閥的使用正在逐年不斷的上升，在我國，球閥被廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業，在國民經濟中占有舉足輕重的地位。
工作原理
　　球閥它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用，如V型球閥。
主要特點
　　球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、氫、甲烷和等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。
優點
　　1．流體阻力小，全通徑的球閥基本沒有流阻。
　　2．結構簡單、體積小、重量輕。
　　3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
　　4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
　　5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
　　6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
　　7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
　　8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
缺點
　　加工精度高，造價昂貴，高溫中不易使用
球閥按功能分類：
　　1、旁通閥：球閥一般為靜水開啟，故設旁通閥先平壓，即兩邊注滿水；2、空氣閥：充水時，排除空氣服用浮筒自行關閥；排水時，補充空氣用，浮筒自行下降。3、卸壓閥：開啟關閉活門時，排除活門及密封蓋之間的壓力水，以免磨損密封蓋。4、排污閥：排出球殼體內下部的污水。
　　球閥安裝與維護應注意以下事項
　　1、要留有閥柄旋轉的位置。
　　2、不能用作節流。
　　3、帶傳動機構的球閥可分為：1、氣動球閥，2、電動球閥，3、液動球閥，4、氣液動球閥，5、電液動球閥，6、蝸輪傳動球閥
球閥的部分參數等級
　　1、公稱壓力或壓力級：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；
　　2、公稱通徑或口徑：DN6～900、NPS 1/4 ～36；
　　3、連接方式：法蘭、對焊、螺紋、承插焊等；
　　4、適用溫度：-196℃～540℃；
　　5、驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、氣液聯動、電液聯動；
　　6、閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、、醋酸、氧化性介質、尿素等多種介質。
