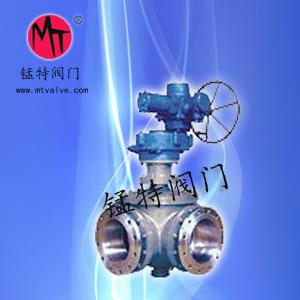

供應Q946F電動四通球閥

        Q946F電動四通球閥主要用于截?cái)嗷蚪油ń橘|(zhì)，也可用于流體的調節與控制。與其它閥類相比，球閥具有如下的一些優點：
1、流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。
3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封，而且球閥的密封力隨著介質壓力的增加而增大。
4、閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。
5、球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。
6、球閥通道平整光滑，不易沉積介質，可以進行管線通球。

主要性能規范 Capability Criterion

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

壓力試驗 Pressure Test

公稱壓力NominalPressure	1.6	2.5	4.0
強度試驗 Shell Test	2.4	3.8	6.0
水密封試驗 Water Seal Test	1.8	2.8	4.4
氣密封試驗 Air Seal Test	0.4-0.7

主要零件材料 Materials Of main Parts

閥體 Body		ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球體 閥桿 Ball Stem		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
閥 座 Seat	聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL
墊片 Shim	聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket
閥桿座 Stem Seat	聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite
填料 Packing	聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite
填料壓蓋 Gland		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
溫度 Temperature	-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纖增強聚四氟乙烯 PTFE+GLASS)  -29℃～300℃(對位聚笨 PPL)
介質 Medium	水 蒸汽 油品 Water steam Oil goods	類 Nitric Acid		強氧化介質 strongey oxidable medium	醋酸類 Acetic Acid		尿素類 Urea

Q946F電動四通球閥概述：
　　 Q946F電動四通球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。 球閥 密閉在各類管路系統種用于截?cái)嗷蚪油ń橘|(zhì)流，使介質按照的程序輸送到各個點。
電動四通密封 球閥 性能參數與主要尺寸:

閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金 本體材料	柔性石墨 不銹鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨 編結石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分

特點及優點
1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開 　　關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F(1Cr13)整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要， 球閥 可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所

Q946F電動四通球閥主要外形尺寸

稱通經DN		150	200 × 150	200	250 × 200	250	300 × 250	300	350 × 300	350	400 × 350	400	450 × 400	450	500 × 450	500	600 × 500	600
球孔d1		150	150	200	200	250	250	300	300	350	350	400	400	450	450	500	500	600
L		570	570	670	670	760	760	850	850	980	980	1080	1080	1220	1220	1360	1360	1750
H		219	219	273	273	360	360	395	395	430	430	470	470	550	550	580	580	700
手動	H1	330	330	398	398	495	495	580	580	625	625	670	670	698	698	840	840	1050
	E	-	-	116	116	116	116	171	171	171	171	257	257	257	257	257	257	150
	F	-	-	350	350	350	350	400	400	420	420	400	400	420	420	400	400	410
	W	1050	1050	600	600	600	600	800	800	800	800	800	800	800	800	800	800	800
電動	H2	554	554	600	600	652	652	760	760	770	770	830	830	-	-	940	940	1020
	L1	235	235	235	235	235	235	259	259	400	400	400	400	-	-	410	410	410
氣動	H3	666	666	736	736	926	926	1059	1059	1127	1127	1393	1393	1468	1468	1538	1538	1370
	L2	776	776	736	736	776	776	1060	1060	1060	1060	1360	1360	1360	1360	1360	1360	2840

扣球閥 Q11F-16 Q11F-25 Q11F-40 Q11F-64 Q11F-100 Q11F-16PQ11F-25P Q11F-40P Q11F-64P Q11F-100P Q11F-16R Q11F-25R Q11F-40R Q11F-64R Q11F-100R Q11F-16T Q11F-25T Q11F-40T
法蘭球閥 Q41F-16 Q41F-16C Q41F-25C Q41F-40C Q41F-64 Q41F-100 Q41F-160
Q341F-16C Q341F-25C Q341F-40 Q341F-64 Q341F-100 Q341F-160
Q41F-16P Q41F-25P Q41F-40P Q41F-64P Q41F-100P Q41F-16R Q41F-25R Q41F-40R Q47F-16C Q47F-25C Q47F-16P Q47F-25P Q347F-16C Q347F-25C Q47Y-16C Q47Y-25C Q347Y-16C Q347Y-25C Q347Y-40 Q347Y-16P Q347Y-25P
氣動球閥 Q641F-16C,Q641F-25C,Q641F-40C,Q641F-64C,Q641H-16C,Q641H-25C,Q641H-40C,Q641H-64C,Q641F-16P,Q641F-25P,Q641F-40P,Q641F-64P,Q641H-16P,Q641H-25P,Q641H-40P,Q641F-150LB,Q641F-300LB,Q641F-600LB

三通球閥Q44F-16C Q44F-25C Q44F-16P Q44F-25P Q43F-16C Q46F-16C
煤氣球閥MQ341F-16 MQ341F-25 MQ341F-40 MQ341F-64 MQ941F-16 MQ941F-25 MQ941F-40 MQ941F-64
電動球閥Q941F-16/25 Q941F-40/64 Q941F-100/160 Q947F-16/25 Q947F-40/64 Q947F-100 Q947Y-16/25 Q947Y-40/64 Q947Y-100/160
球閥的誕生和應用　　球閥問世于20世紀50年代，隨著科學技術的飛速發展，生產工藝及產品結構的不斷改進，在短短的40年時間里，已迅速發展成為一種主要的閥類。在西方工業發達的國家，球閥的使用正在逐年不斷的上升，在我國，球閥被廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業，在國民經濟中占有舉足輕重的地位。
工作原理
　　球閥它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用，如V型球閥。
主要特點
　　球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、氫、甲烷和等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。
優點
　　1．流體阻力小，全通徑的球閥基本沒有流阻。
　　2．結構簡單、體積小、重量輕。
　　3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
　　4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
　　5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
　　6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
　　7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
　　8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
缺點
　　加工精度高，造價昂貴，高溫中不易使用
球閥按功能分類：
　　1、旁通閥：球閥一般為靜水開啟，故設旁通閥先平壓，即兩邊注滿水；2、空氣閥：充水時，排除空氣服用浮筒自行關閥；排水時，補充空氣用，浮筒自行下降。3、卸壓閥：開啟關閉活門時，排除活門及密封蓋之間的壓力水，以免磨損密封蓋。4、排污閥：排出球殼體內下部的污水。
　　球閥安裝與維護應注意以下事項
　　1、要留有閥柄旋轉的位置。
　　2、不能用作節流。
　　3、帶傳動機構的球閥可分為：1、氣動球閥，2、電動球閥，3、液動球閥，4、氣液動球閥，5、電液動球閥，6、蝸輪傳動球閥
球閥的部分參數等級
　　1、公稱壓力或壓力級：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；
　　2、公稱通徑或口徑：DN6～900、NPS 1/4 ～36；
　　3、連接方式：法蘭、對焊、螺紋、承插焊等；
　　4、適用溫度：-196℃～540℃；
　　5、驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、氣液聯動、電液聯動；
　　6、閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、、醋酸、氧化性介質、尿素等多種介質。
