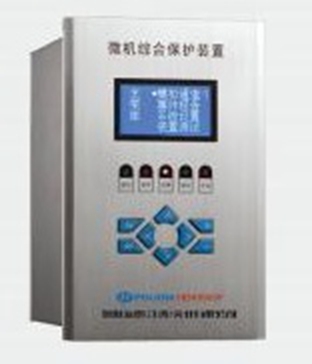

 保利海德（中外合資）HDK9900F系列微機綜合保護裝置

裝置特點

▲采用全密封式結構，具有良好的抗震、防塵性能。
▲小型化設計，體積小，重量輕，外形美觀，安裝方便。
▲采用獨特的可靠性設計，無可調元件，裝置穩定性好，抗干擾性強。
▲全漢化液晶顯示，人機界面清晰易懂，操作整定極為方便。
▲裝置供電電源為交直流兩用，控制回路電源DC220V (DC110V、AC220V、AC110V須定貨時注明)
▲具有RS485總線串行通信口，并集成了MODBUS標準通信規約。
▲具有事件順序記錄功能，可記錄150條事件，數據掉電不丟失。
▲具備完善的自檢功能，完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持。
▲外形小巧精細、結構合理，采用高等級、的元器件及多層板技術和SMT工藝，使產品具有很高的電氣性能。
▲內部集成零序電流(電壓)合成運算可外加零序CT(PT)也可不外加零序CT(PT)，實現零序過流過壓保護。
▲采用精密合成算法，可通過按鍵實現V-V接法與Y接法通用。
▲具有完整的斷路器操作回路。
▲超低功耗。

HDK9900F系列微機綜合保護裝置適用于110kV以下各電壓等級的間隔單元的保護測控，具備完善的保護、測量、控制、備用電源自投及通信監視功能，為變電站、發電廠、高低壓配電及廠用電系統的保護與控制提供了完整的解決方案，可有力地保障高低壓電網及廠用電系統的安全穩定運行?？梢院推渌Ｗo(hù)、自動化設備一起，通過通信接口組成自動化系統。全部裝置均可組屏集中安裝，也可就地安裝于高低壓開關柜。

裝置結構

結構

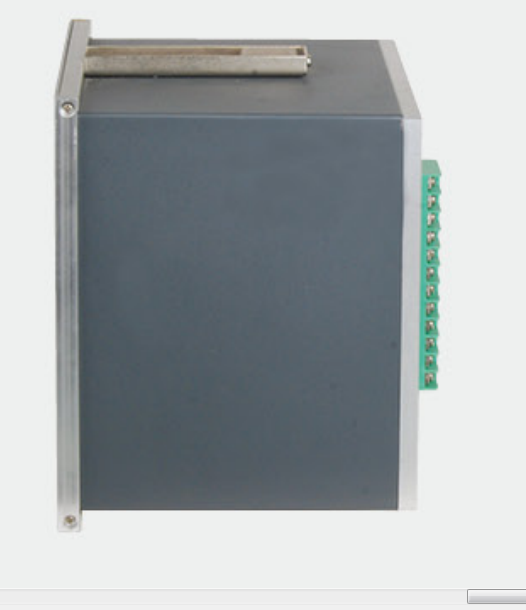

采用標準機箱，整面板、背插式結構，嵌入式、后接線安裝方式，強弱電隔離，大大加強了其產品的電氣性能。
插件
本裝置的插件上包括CPU插件、AC和TRIP插件：其中CPU插件為裝置的核心，為高度集成的CPU，其中包括了RAM、Flash Memory和AD等芯片的功能；AC插件包括電源和模擬量采集；TRIP插件包括出口、開入和操作回路。
▲ CPU
1) CPU系統
CPU系統由微處理器CPU、RAM、ROM、Flash Memory等構成。包括高性能的64位微處理器CPU，大容量的ROM、RAM及Flash Memory，使得該CPU模件具有的數據處理及記錄能力，可以實現各種復雜的故障處理方案和記錄大量的故障數據，可記錄的事件數不少于500次。保護定值等運行配置信息也存入該存儲器中，這些信息在裝置掉電后均不會丟失。
2) 開關量輸入及輸出部分
開入量分為內部開入和外部開入，內部開入采用DC5V開入，電源由裝置電源本身提供，外部開入采用一級光耦，實現DC220V直接輸入電平。
開出是用于驅動出口的繼電器， 共有2個，一個為跳閘繼電器，一個為合閘繼電器。
3) 通信部分
本插件內含通信速度極高、具備通用性接口的RS485總線網絡芯片，RS485網為本裝置接入系統的主要通信接口。
4) 時鐘回路
插件內設置了硬件時鐘回路，采用的時鐘芯片精度高，并配有電池以掉電保持。另外，CPU插件采用了多層印制板及表面封裝工藝，外觀小巧，結構緊湊，大大提高了裝置的可靠性及抗電磁干擾能力。
▲ 開入、開出及操作回路
1 ) 外 部 開 入 回 路 ： 設 置 有 8 路 外 部 開 入 回 路 ， 均 采 用DC220V直接開入方式，裝置軟件采取了防抖措施，避免了誤發信。
2) 邏輯繼電器：邏輯繼電器由CPU插件直接驅動，這類繼電器包括：跳閘繼電器、合閘繼電器。
3) 操作回路：DC220V或AC220為操作電源，它由各種操作回路跳閘繼電器組成。其中包括了跳閘位置繼電器(TWJ)、合閘位置繼電器(HWJ)、手動跳閘繼電器STJ、跳閘保持繼電器TBJ、合閘保持繼電器HBJ等。跳閘、合閘保持電流的調整采用自適應方式，范圍0.5A～4A，采用此種電路避免了跳合閘參數變化后需更換相應繼電器的麻煩。
▲ 交直流回路
1) 直流逆變電源：DC220V電壓輸入經抗干擾濾波回路后，利用逆變?cè)磔敵霰狙b置需要直流電壓，且采用浮地方式，同外殼不相連。
2) 模擬量采集：外部電流經隔離互感器隔離變換后，由低通濾波器輸入至模數變換器，CPU經采樣數字處理后，構成各種數字式保護繼電器，并實時計算各種測量值。UA、UB、UC 、U0 、IA、IB、IC、I0端子為保護模擬量輸入， Ia、Ib、Ic為測量模擬量輸入。
