廠家直銷JD-201GB型鏡面拋光機

罐體拋光機簡介

一、機床原理

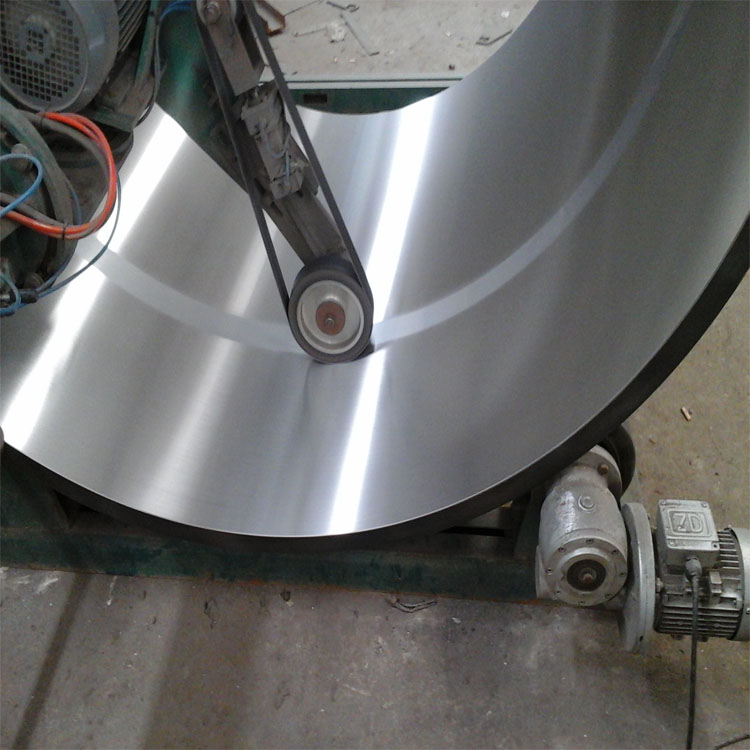

通過砂帶或千葉輪與工件表面摩擦，可以對筒體內外表面及焊縫進行磨削、拋光實現工件表面粗糙度的提高。

二、機床結構

由機械部分、電器控制部分組成。

1.1 機械部分由拋光系統、拋光輪行走系統、工件回動工作臺構成。主體結構為焊接結構件。

1.2 電器控制部分由控制柜和變頻器、電機組成。

三、結構說明

3.1采用全程氣壓浮動跟蹤磨頭磨削技術，實現罐體內外表面均勻磨削拋光。

3.2橫梁上下、左右、工件轉動勻可無極調速。

3.3磨頭可變換角度，即90度旋轉，可滿足縱向及環形兩個方向的拋磨方式；

主要參數如下：

1、設備外形尺寸 （L×W×H）：4500×1600×3100mm

2 、設備總質量:2100KG

3、表面粗糙度Ra≤0.4μm（選用不同目數的拋光材料，逐次達到）

4、適用拋光材料：砂帶、千葉輪、布輪

5、輸入總功率約：8.55Kw
