鳴志步進驅動器

東莞市東控自動化科技

步進電機是一種直接將電脈沖轉化為機械運動的機電裝置，通過控制施加在電機線圈上的電脈沖順序、頻率和數量，可以實現對步進電機的轉向、速度和旋轉角度的控制。在不借助帶位置感應的閉環反饋控制系統的情況下、使用步進電機與其配套的驅動器共同組成的控制簡便、低成本的開環控制系統，就可以實現的位置和速度控制。
由于其機械設計的特性, 混合式步進電機可以實現非常的0.9°小增量步距運動, 與微步進驅動器配合使用, 更可以實現成更小的細分步距角度。尤其在低轉速的條件下, 能提供更高精度的位置控制和高扭矩, 高加速/急停及鎖定的功能。配合以直線運動執行機構或齒輪箱裝置, 更可以實現更加復雜、精密的線性運動控制要求

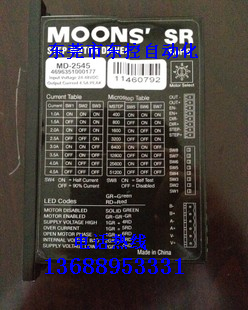

步進驅動器MD-2545采用技術，32位DSP處理器，集合低速中速抗共振抑制、內部微細分、電機參數自識別，自動測試等，改善步進驅動的共振特性，具有電機運行超平穩、超低噪聲、超低溫度的優點，可帶來接近伺服的驅動表現。匹配電機與應用領域：MD-2545可以驅動42、57、86兩相步進電機，適合氣標、激光、模具雕刻、醫療、測量、電子加工等設備使用。

S系列驅動器，有3種控制模式, 脈沖方向模式, 速度模式,SCL語言模式, 通過軟件配置。在脈沖方向模式下, 有脈沖/方向, 雙脈沖和編碼器跟隨模式。在速度模式中, 包含固定速度和模擬量速度模式?？稍O(shè)定兩種固定速度, 可通過機械開關, 限位開關進行速度切換, 控制電機的啟停/反轉。 SCL語言即為MSST系列驅動器基本的通訊語言, 可通過 PLC, PC等上位機發送指令進行電機控制, 簡單易學, 極大程度的減少驅動器對脈沖序列的依賴,減少脈沖因?yàn)楦蓴_或復雜 的加減速過程帶來的工作量。

特性?  輸入電壓：12-48VDC
?  輸出相電流：2.2A(Peak)
?  3個數字信號輸入口：脈沖/方向/使能信號，5-24VDC，光電隔離
?  撥碼開關選擇，16檔細分：200，400，800，1600，3200，6400，12800，25600，
  1000，2000，4000，5000，8000，10000，20000，25000;
?  撥碼開關選擇，8檔電流：0.3A，0.5A，0.7A，1.0A，1.3A，1.6A，1.9A，2.2A，
?  撥碼開關選擇負載慣量，以配合電流控制算法，使電機性能化
?  撥碼開關選擇輸入脈沖方式，脈沖/方向或雙脈沖
?  撥碼開關選擇脈沖方向輸入口的濾波頻率150KHz或2MHz
?  撥碼開關選擇是否啟用內部細分功能
?  自動減流功能：50%或90%, 撥碼開關選擇
?  自檢功能
?  保護：過壓，欠壓，過溫，過流，電機繞組開路
