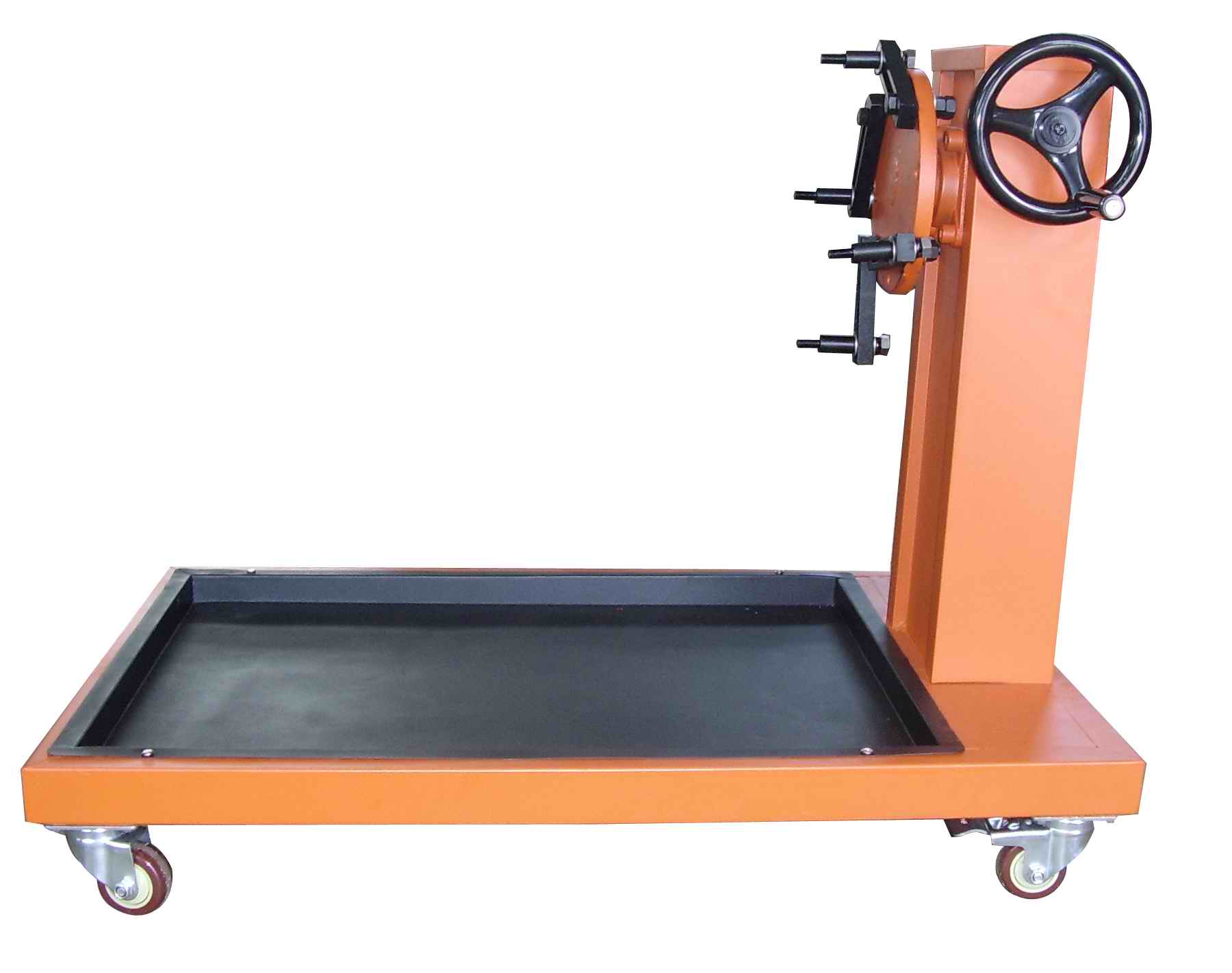

發動機翻轉架

汽車教學實訓設備廠家，發動機翻轉架，手動變速箱翻轉架

型號：XX-FZJ-01

采用滕州大昌設備

（一）產品簡介

1、采用高強度蝸輪蝸桿機構，可使裝夾件在任意方向旋轉，并能在任意角度自鎖，方便學生多角度觀察。

2、翻轉架底部帶有油盤，方便拆裝時小零件的儲放及接油。

3、翻轉架承重可達一噸（MAX≤1T）。

4、鋼質噴漆臺架，帶有萬向腳輪，可自由移動。

（二）技術參數：

蝸輪蝸桿減速機：速比：1:60   輸出軸力矩：＞3500N.m 可任意方向回轉，采用手輪轉動，回轉靈活。

底盤及立柱：選用優質Q235A鋼材，經焊接加工而成，板料厚度均大于5mm。表面經高溫噴涂處理，油漆不易脫落。

腳輪：選用國產鐵芯聚氨脂高強度萬向腳輪，規格：φ125X50，內部軸承采用滾柱式，單輪可承載400kg以上。

外觀尺寸：1120*750*850MM（長寬高），立柱高度690MM，

接油盤材料是烤漆鐵板，接油盤尺寸：865*670*100MM（長寬深），可用于放置拆裝工具、螺栓及儲油。
