一．概 述

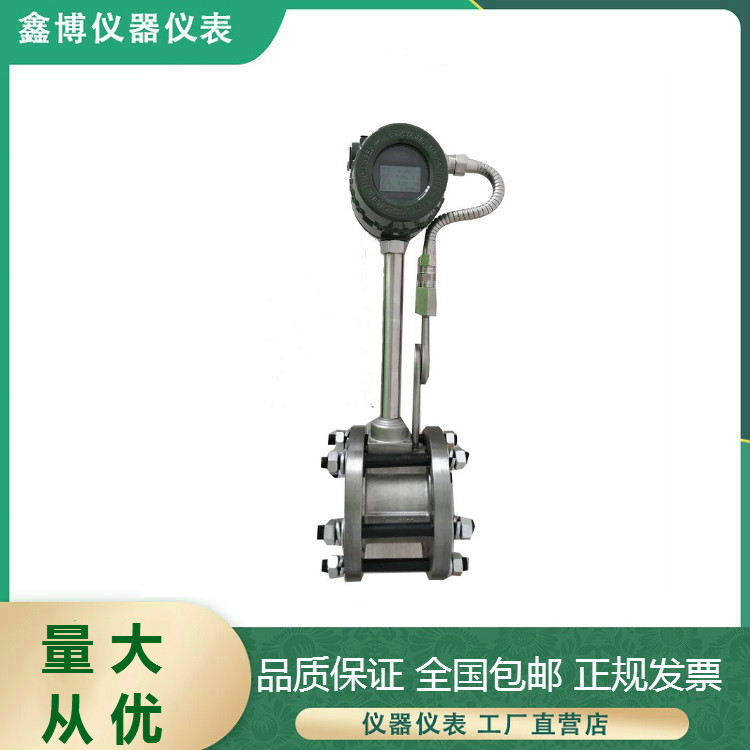

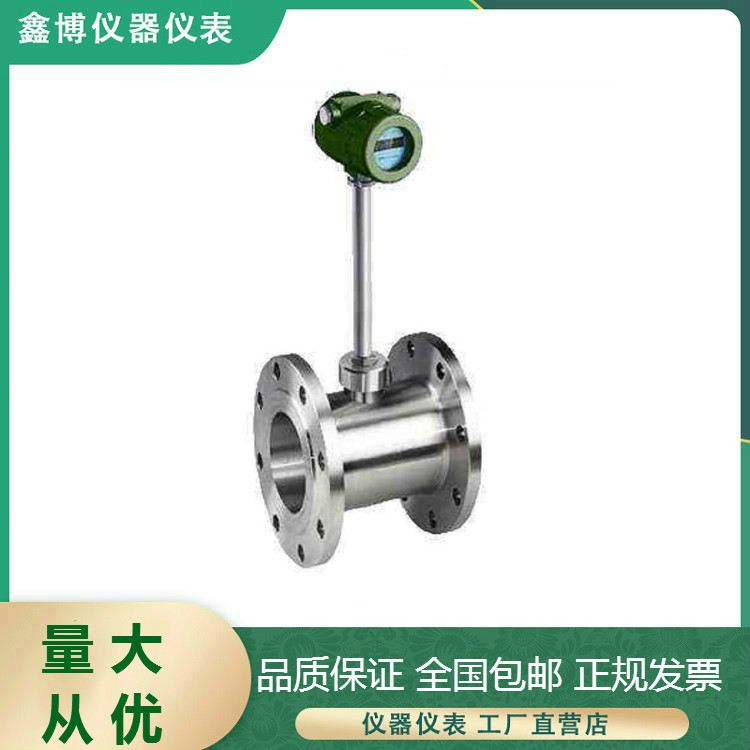

LUGB型渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計，并可作為流量變送器應用于自動化控制系統中。

該儀表采用的差動技術，配合隔離、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有基本型和復合型兩種型式，基本型測量單一 流量信號；復合型可同時實現溫度、壓力、流量的測量。每種型式都有整體、分體結構，以適應不同的安裝環境。

渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。

渦街流量計產品特點：

傳感器測量探頭采用特殊工藝封裝，耐高溫可達350℃

敏感元件封狀在探頭體內，檢測元件不接觸測量介質，使用壽命長

傳感器采用補償設計，提高儀表抗震性

結構簡單、無可動件，耐用性高

在規定雷諾數范圍內，測量不受介質溫度、壓力、粘度影響

流量計可應用于防爆場合

量程比寬，可達10:1 15:1

通用性強，可測量不潔凈的氣體、液體

渦街流量計技術參數

環境溫度: (-40～55)℃;

相對濕度: (5～90)% ;

大氣壓力: (86—106)Kpa

公稱通徑: (15～1500)ｍｍ（大于200mm為插入式結構）；

測量介質: 液體、氣體、蒸汽;

公稱壓力: 1.6Mpa 2.5Mpa 4.0Mpa

介質溫度: (-40～+350)℃;

精度等級: 0.5級,1.0級1.5級,2.5級;

線性度: ≤±1.5％;

重復性: ≤0.5％,≤1.0% ;

輸出信號: 電壓脈沖;

(4～20)mA DC（兩線制）;;

供電電源: 電壓脈沖12V DC或24V DC;

電流型24V DC

智能電流型24V DC

智能電池型3.6V DC

負載電阻: 大負載電阻不超過350Ω。

本體材質: 304不銹鋼

連接方式: (15～300)mm 法蘭卡裝式結構或法蘭聯接式結構;

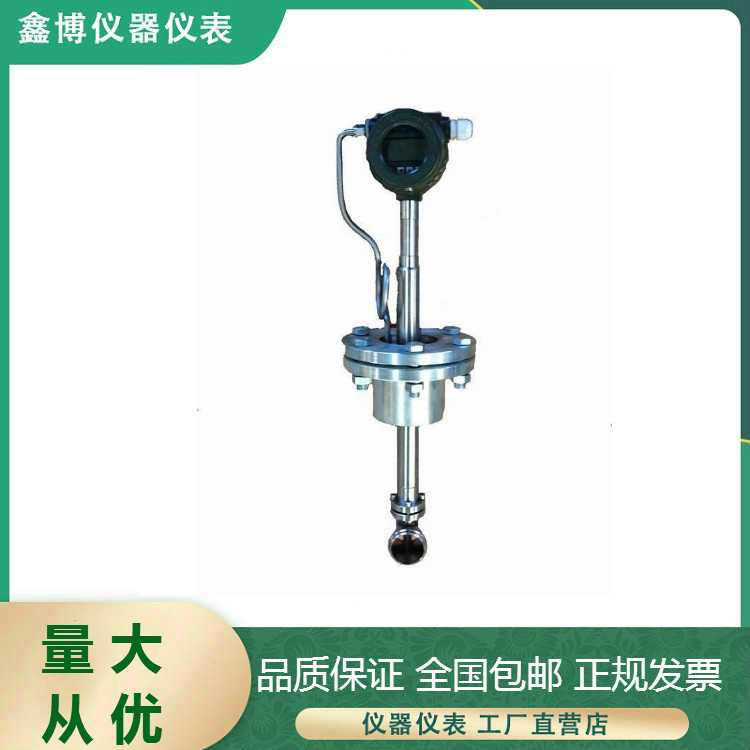

(200～1500)mm 為插入式結構;

保護等級: IP65, IP67 ;

電纜接口: PG10

防爆類型: 本安型; 隔爆型

防爆標志: iaⅡCT6; dIIBT4
