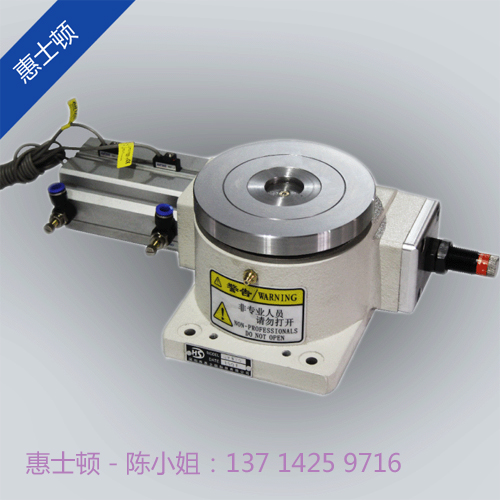

精密型氣動分度盤 140DT氣動分度盤深圳廠家直銷

產品名稱：精密型氣動分度盤 140DT氣動分度盤深圳廠家直銷

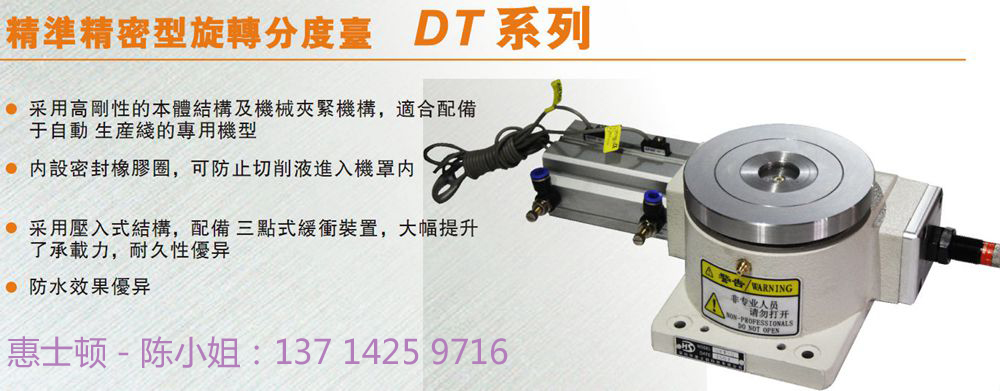

標準精密氣動旋轉分度臺    DT系列

l  采用高剛性的本體結構及機械夾緊機構，適合配備于自動生產線的機型

l  內設密封橡膠圈，可防止切削液進入機罩內

l  采用壓入式結構，配備三點式緩沖裝置，大幅提升了承載力，耐久性優異

l  防水效果優異

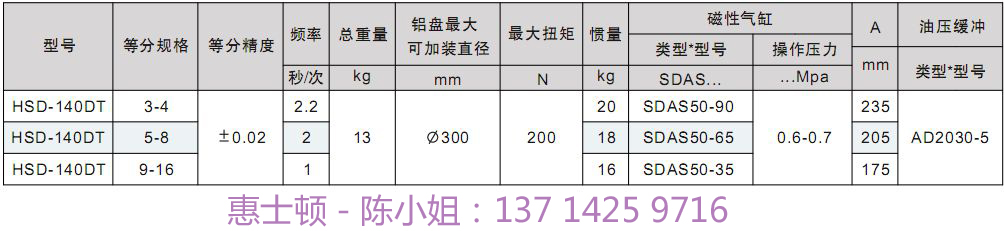

尺寸參數

型號：HSD-140DT

等分規格：3-4、5-8、9-16

等分精度：±0.02

總重量：13 kg

鋁盤可加裝直徑：ф300

扭矩：200N

工藝特點

一、中心主軸 （穩定性強）

    市面上的分度盤中心主軸是不轉動的，我們普通型的也是一樣，盤面圍繞中心主軸在旋轉，適合于粗加工，加大了盤之后，會出現抖動，速度快了，加載東西大了，會沖過頭。我們加強型的盤，中心主軸跟著盤面一起旋轉，以上現象是不會出現的。

二、結構性不同 （可臥立兩用）

    市面上的產品和我們普通型的產品一樣，屬于懸浮式結構，我們?cè)鰪?qiáng)型系列的產品是一體式的，所以，不管你買了我們的盤之后，可以臥立兩用，傾斜角度用都沒問題，普通型的是達不到這個要求的。

三、過載保護

為防止旋轉分度臺因承受過量的轉動慣量而導致受損，例如在設定操作過程中或液壓緩沖器故障時，規格140DT-180DT-250DT-320DT具有過載保護特性。

若轉動慣量過大，則隨之造成的徑向力就會迫使緊固銷擠壓彈簧力。緊固銷隨后就會向前滑動到齒形部分。從分度盤轉換到齒形部分就意味著緊固銷無法咬合，分度臺也就不會移動。把緊固銷在旋回原來位置就可以重新使用分度臺

四、緩沖調節

旋轉分度臺配有液壓緩沖器。通過擋塊可以調節緩沖特性。可以在前側進行調節。

產品特征

1、機械式傳動結構

2、調整調試易操作

3、順暢運動順序平穩臺面無起浮

4、控制運動運行順時針，逆時針（選項）

5、集成功能三點式過載保護，無沖過現象，氣壓緩沖調節

6、精度保證，整機采用表面高精度高壓推力軸承

7、等分：3、4、6、8、10、12、16、24等，特殊等分另定
