KJ966礦用頂板與沖擊地壓監測系統

系統概述

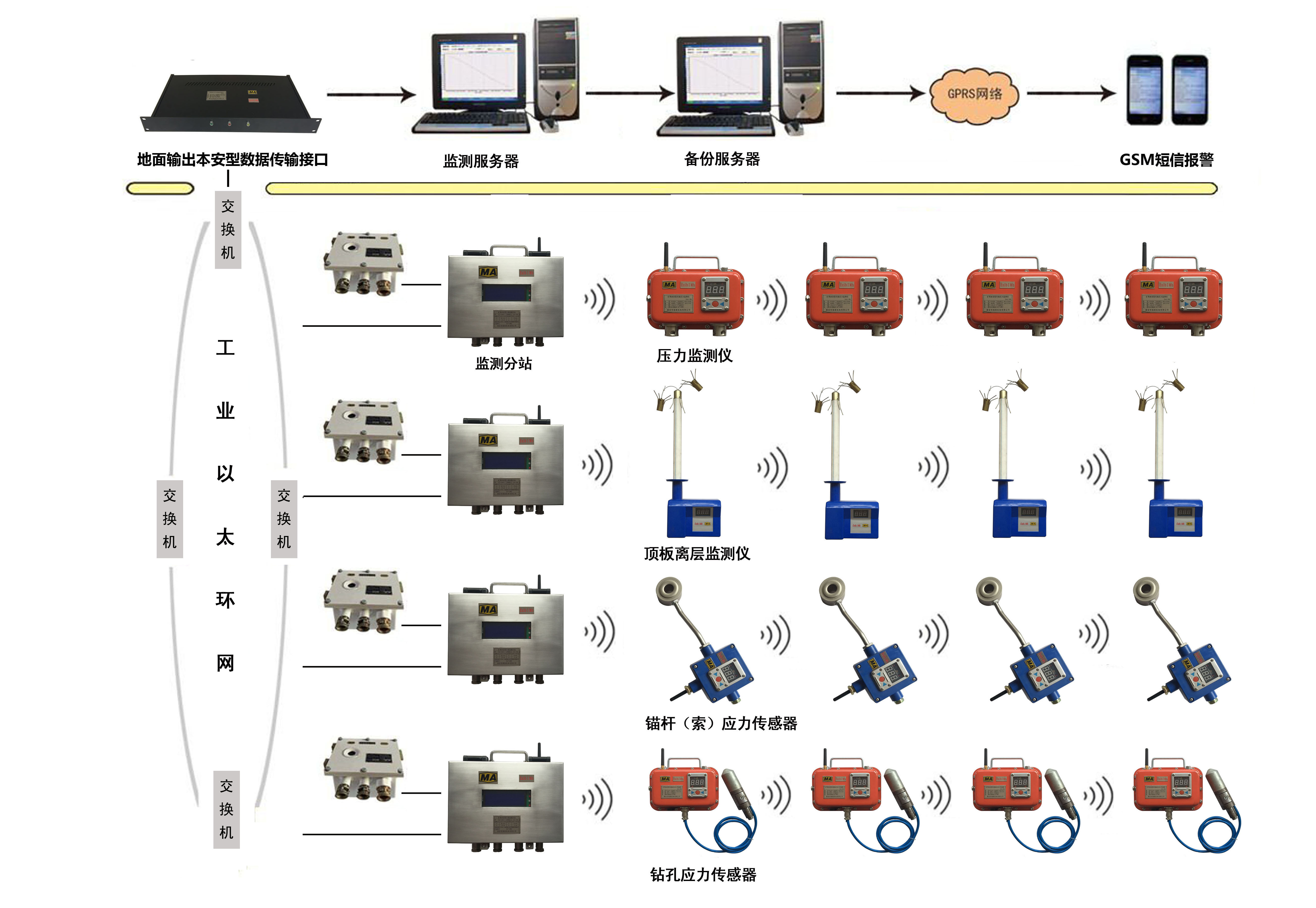

    KJ966礦用頂板與沖擊地壓監測系統包括頂板監測和沖擊地壓監測兩部分。

    頂板監測主要用于實時監測綜采支架工作阻力、巷道圍巖和頂板的松動離層量、錨桿（索）工作載荷、超前支撐應力及單體支護工作阻力等礦壓參數，便于評價回采工作面支架對頂板運動的適應性及巷道現有支護參數的合理性，研究頂板的活動規律和采場防控措施，并對現有礦壓監測手段提出可行性改進意見。

沖擊地壓監測適用于煤礦的礦震、沖擊地壓（巖爆）、煤與瓦斯突出等礦山災害的預警和監測。監測系統實時監測工作面和巷道周圍的煤體和巖體的應力，并診斷和預報發生沖擊地壓及煤與瓦斯突出危險區域和危險程度，為確保礦井的安全生產提供依據。

系統中監測儀（傳感器）具備無線、在線、紅外自記三種工作模式，礦方根據需求任選其一。若礦方需求變化，可對系統進行工作模式轉換，實現低成本技術升級。

主要技術特點（無線模式）

1、該系統采用國內的“433M無線路由自組網模式”。各監測儀（傳感器）測點采用的是一種完全分布式、對等的無線自組網。

2、采用多徑路由協議，充分利用網絡中路由的冗余，使得網絡具有優異的自愈性、穩定性和的數據吞吐量，即使在移動的組網環境下也能輕松應對。

3、多頻信道可配置，1個基本信道和1-16個輔助信道。

4、使用時可以隨意增減監測儀（傳感器）數量，可以移動、互換安裝位置。

5、路由的選擇綜合考慮信號質量、監測儀（傳感器）供電電池電壓以及距離等諸多因素。

6、某個監測儀（傳感器）損壞不會影響整個通訊鏈路。

7、與地面監測服務器通訊時，支持專線、光纖、電話線、工業以太網等多種通信方式。

8、專業化的監測分析軟件采用C/S + B/S結構，支持多類型多參數監測和分析。

9、監測儀（傳感器）采用新型集成AD芯片代替常用的“ICL7660 + OP07”方案，產品性能穩定，精度等級高，溫漂小。

10、監測儀（傳感器）采用低功耗設計，電池可持續工作時間不小于180天。

11、、天線攜帶方便，電池更換方便，無需打開后蓋即可實現更換。

12、系統中監測儀（傳感器）具有紅外自記功能，可以定時采集數據并存儲。用數據采集器現場采集數據，上傳至電腦進行數據分析。

主要技術特點（在線模式）

1、與地面監測服務器通訊時，支持專線、光纖、電話線、工業以太網等多種通信方式。

2、無線監測分站與監測儀（傳感器）之間采用RS 485半雙工通信模式進行在線通訊。

3、專業化的監測分析軟件采用C/S + B/S結構，支持多類型多參數監測和分析。

4、監測儀（傳感器）采用新型集成AD芯片代替常用的“ICL7660 + OP07”方案，產品性能穩定，精度等級高，溫漂小。

5、監測儀（傳感器）采用低功耗設計，電池可持續工作時間不小于180天。

6、系統中監測儀（傳感器）具有紅外自記功能，可以定時采集數據并存儲。用數據采集器現場采集數據，上傳至電腦進行數據分析。

主要功能

監測：1.監測綜采工作面支架和超前支護工作阻力，并能夠現場顯示和報警；

  2.監測掘進和回采巷道頂板離層位移和速度，并現場報警；

  3.監測錨網巷道錨桿或錨索的載荷應力；

  4.監測圍巖或煤體內部應力；

  5.監測巷道兩幫和頂?shù)装逍巫兞浚?

  6.監測工作面和巷道周圍的煤體和巖體的應力，診斷并預報發生沖擊地壓的危險區域和危險程度。

支持：1.系統支持多種傳輸介質的數據通訊；

  2.網絡版監測軟件支持多工作站在線監測和信息共享。

維護：系統嵌入硬件故障診斷功能。若系統接入Internet網絡可實現遠程維護功能。

實現：1.井上計算機動態顯示監測參數、報警；

  2.井下現場顯示數據、記錄數據和報警；

  3.井上計算機自動記錄存儲數據；

  4.連續監測曲線顯示、分析；

  5.歷史數據查詢及報表輸出；

  6.綜合分析及頂板安全評估分析；

  7.網絡用戶web訪問模式在線動態監測；

  8.數據庫數據信息共享；

  9.監測日報網上報表。
