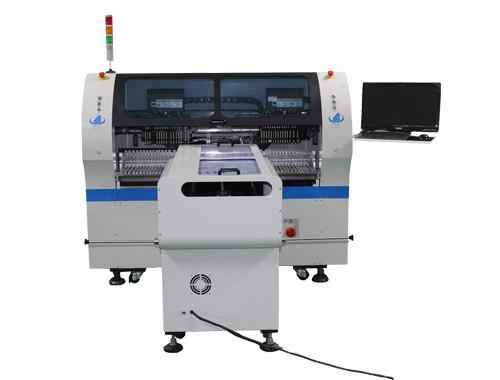

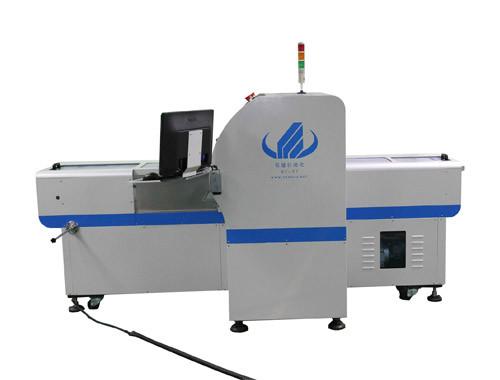

供應國產貼片機易通15萬點貼片機

HT-XF: 群取群貼、雙頭可獨立控制，標準配置34套吸嘴,視覺MARK,全自動在線

實際產能：30支及以上吸嘴同時使用，單條燈管燈珠100顆以上，實際產出每小時15萬點以上

導軌傳動長度：1.2M

FPC重量：＜2KG（含貼片元件）

傳輸速度：＞500mm/秒

傳送方式：在線式傳動

定位方式：光學

空氣壓力：＞5.0KG/ CM²

空氣消耗量：＜100L/min

A:規格(配置)

   外形尺寸:2700（L）*1900（W）*1400（H）          總重量:1700kg

   PCB板:a)尺寸: ＜1200MM(L) * 300MM（W）  b)厚度:0.5 mm至5mm   c)固定方法:可調壓氣動

   操作系統:Windows 7       a)輸入裝置:鍵盤、鼠標        b)輸出裝置:LCD顯示器

貼裝零件范圍:1206以上LED帶裝料    貼裝精度: ± 0.05mm Chip

   可放送料器數量:34個（8mm或12mm電子飛達）

   使用電源:220AC 50Hz        電源功率:5KW         壓縮空氣:MIN 0.5MPa

B:基本配置

  1.XY軸驅動方式：X,Y,Z軸伺服電機

  2.進口相機

（1）200萬像素CCD加鏡頭一套，用于MARK定位

（2）200萬像素CCD加鏡頭四套，用于吸嘴和飛達的調節

  3.工控電腦

  4.運動控制卡模塊1套:ETON 自主研發

  5.日本氣動元件

  6.左、右側立柱整體鑄造

  7.馬達座：整體鑄造

  8.橫梁:整體開模造型

  9.電機:定制

  10.氣動元件:德國亞德克

  11.真空泵：進口

  12.電氣控制:ETON自主研發

  13.傳感器:日本OMRON

  14.維修工具一套

　使用環境：溫度：23℃±2℃
