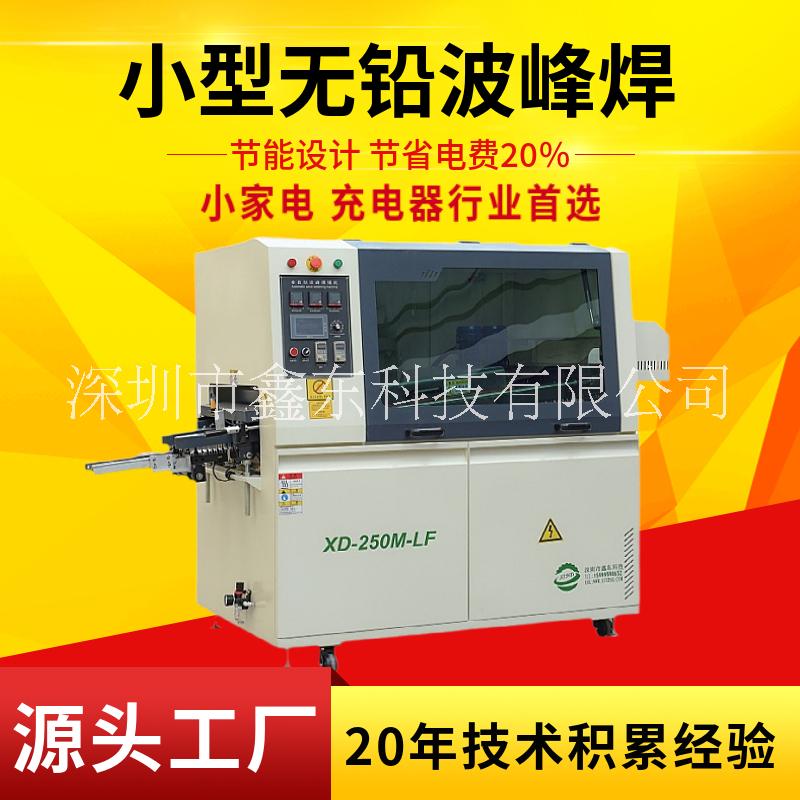

gao品質小型波峰焊爐 整機精密模塊化小波峰焊 高xiao節能自動焊錫機

波峰焊整機技術參數

1、機體流線型外觀設計，采用噴塑工藝不掉漆，美觀大方，經久耐用。

2、二段獨立0.7米預熱區，全熱風預熱，使PCB獲得良好的焊接效果。

3、zhuanli合金鏈爪，永bu變形，壽命長。

4、弧形觀察窗，外觀美觀大方，方便操作和維護。

5、錫爐升降手動調，錫爐進出手動調節

6、配有溫度補償模塊，適合無鉛焊接和多種工藝要求

7、錫爐采用可調節噴口設計；錫渣氧化量超低，采用液態錫流動式設計原理，減少錫的沖擊氧化量，波峰可隨PCB板寬窄調節，大大減少了焊接PCB小板時錫的氧化量，可調距離為80-250MM。

8、傳動機構采用精密模塊化設計，傳動準確，壽命長，易保養。

9、松香噴霧裝置可拉出，并可拆卸，便于清潔維護。

10、隔離式噴霧裝置，助焊劑煙霧從專yong風道排出。

11、強大參數庫功能，各類PCB工藝參數可按需調用操作。

12、采用品牌顯控觸摸控制系統，確保系統具有可靠性和穩定性。

13、可按用戶設定的日期、時間及溫控參數進行自動開關機。

14、系統故障自我診斷，故障原因自動顯示，故障排除方法隨時查詢。

15、加熱溫度采用PID閉環控制，溫控穩定可靠。

16、步進馬達閉環式自動跟蹤噴霧系統，噴霧寬度和噴霧時間自動調節，并可按需設置提前和延長噴霧時間。

17、設置有經濟運行，過板自動起波，最da限度地減少錫氧化量。

外殼部分

機體結構   最xin流線型外殼設計，采用工業方通作框架，鋼板折彎制作外殼，機體底部有4個萬向輪，另有6個腳杯起定位放置用（可調節機體水平及高度）；前門為一個加長弧形可視窗,最da視角設計。

前門結構  全封閉式一開透明有機玻璃門結構，有機門設雙液壓氣彈簧拉伸開蓋，保證最da的作業及維護空間.

后門結構  手扣式可拆缷結構，最da的維護空間.

機體頂部  置防爆照明燈一套.

表面處理  整機噴涂電腦白.

噴霧部分

噴頭

  采用ST-6噴嘴，噴霧范圍20~65mm扇面可調，噴頭高度50~80mm可調，最da流量60ml／min

氣路系統

  采用gao品質過濾器，控制閥和管接頭，數字化顯示氣壓。噴霧系統的氣管采用耐酸堿、防腐蝕名  牌氣管.

噴霧噴嘴移動系統

  步進馬達/氣缸驅動，三菱PLC智能控制，采用限位接近開關及入板光眼來組合控制，根據PCB的速度及寬度進行來板自動偵測感應式噴霧。

助焊劑回收系統

 噴嘴下面選用不銹鋼折彎成型作托盤，用以裝廢水和助焊劑，可隨意抽出清洗

助焊劑排風過濾系統

 抽風系統：利用流體的特性最da限度的排出多余的助焊劑

噴霧箱結構

全不銹鋼，清理及維護方便。防腐蝕等級高，經久耐用

預熱部分

 二段預熱區

      700MM/2段獨立控溫預熱，能提供試用充足的預熱調整空間，可預熱一些相對大的PCB，較復雜的產品，適應型低固體殘留免清洗助焊劑，減少PCB板熱沖擊，PCB板受熱均勻，可提高生產率。

 溫控方式

      三菱溫度采集模塊，PID控溫精que，可靠，進口熱電偶檢測系統，做有熱電偶異常報警功能。

 加熱部件

      采用臺灣臺展發熱體，發熱快，壽命長，熱慣性小，溫區熱量均勻一致。

 預熱功率

      總功率：4KW

 安裝模式

      預熱系統采用封閉式設計，最da限度節能。

 預熱箱蓋

      采用圓弧流線形外觀設計，內充進口西斯?fàn)柛呙芏葞r棉，增強保溫效果。

傳輸部分

高強度耐磨導軌

    專yong鋁導軌使用高溫耐磨，不銹鋼導軌特殊的熱補償防變形伸縮結構確保導軌不變形不掉板。

導軌平行度

      二點同步導軌調寬裝置，高精密絲桿調寬，調寬精度小于0.2MM，4點支撐，使導軌保持平行一致，無大小頭，整條導軌安裝，勿須截斷。

 調寬方式：手動調寬

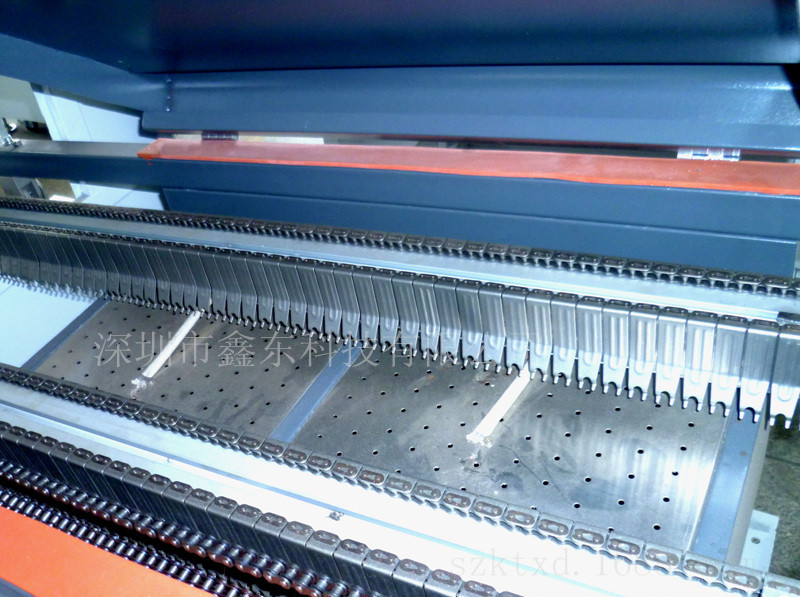

 傳遞用雙鉤爪

    專yong1.5mm雙鉤爪（不變形，不沾錫）夾板厚度2.5mm（進板為同步鏈條式接駁）

C/V速度設定最小單位范圍

    最小單位1mm/min    0-1800mm/min

 C/V速度偏差范圍
